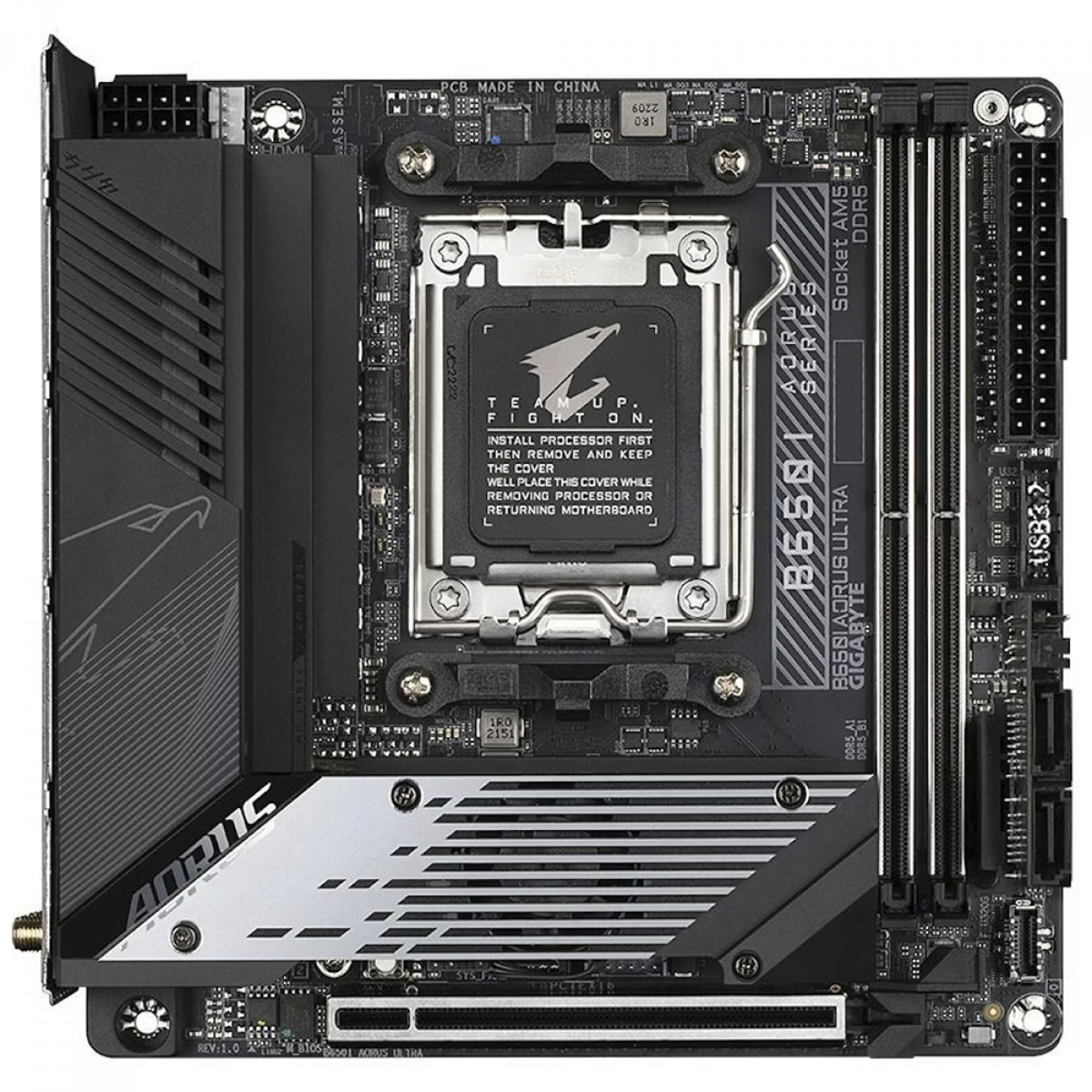

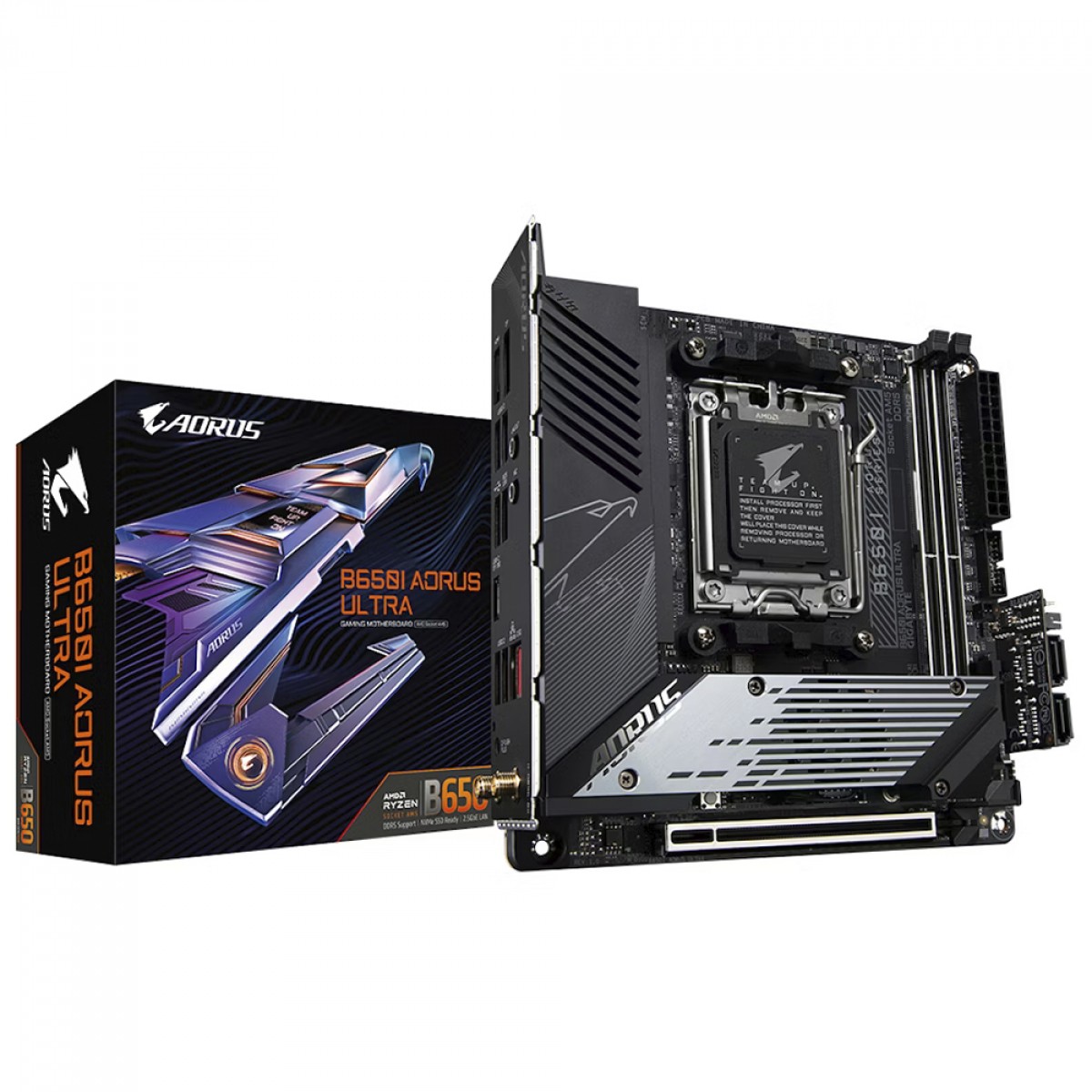

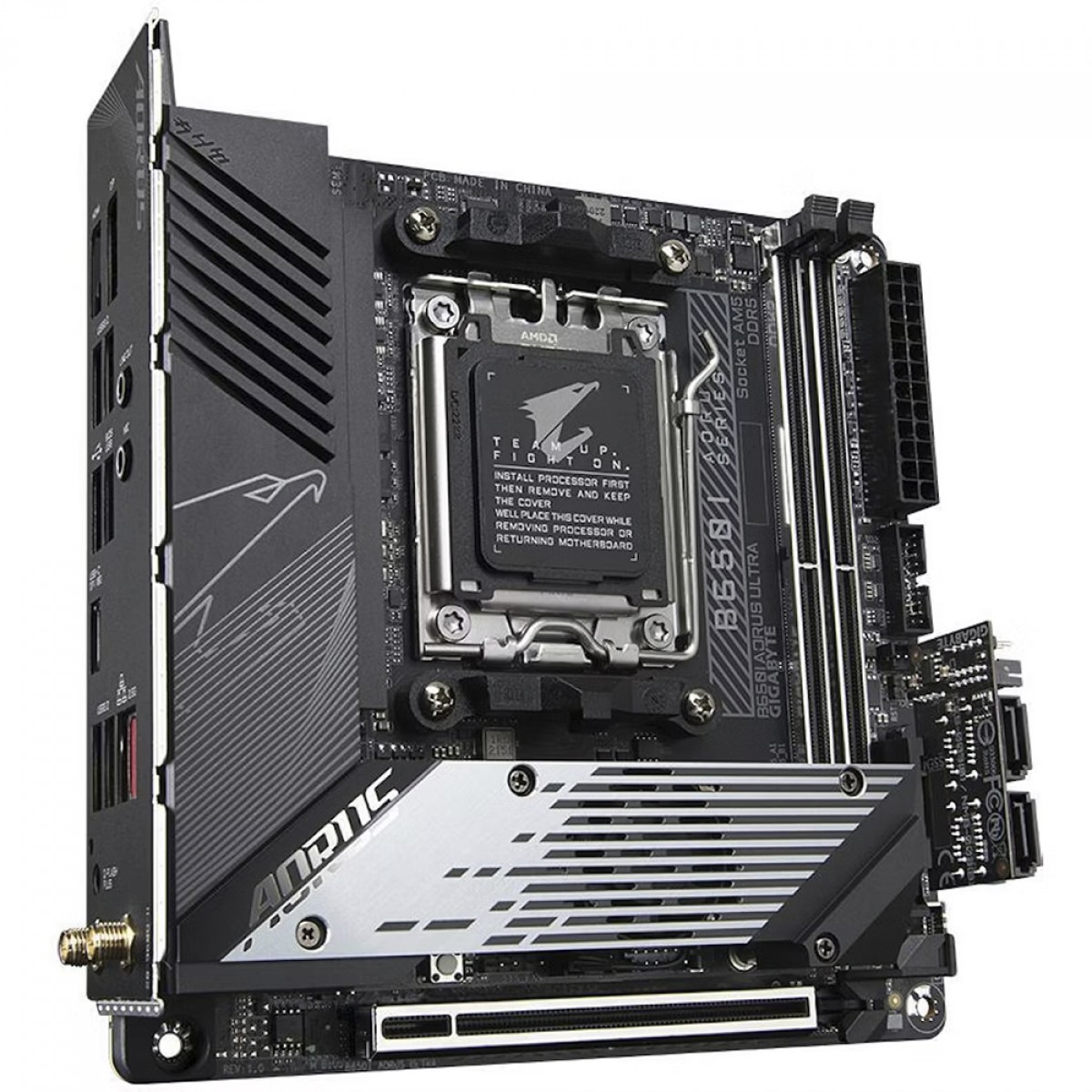

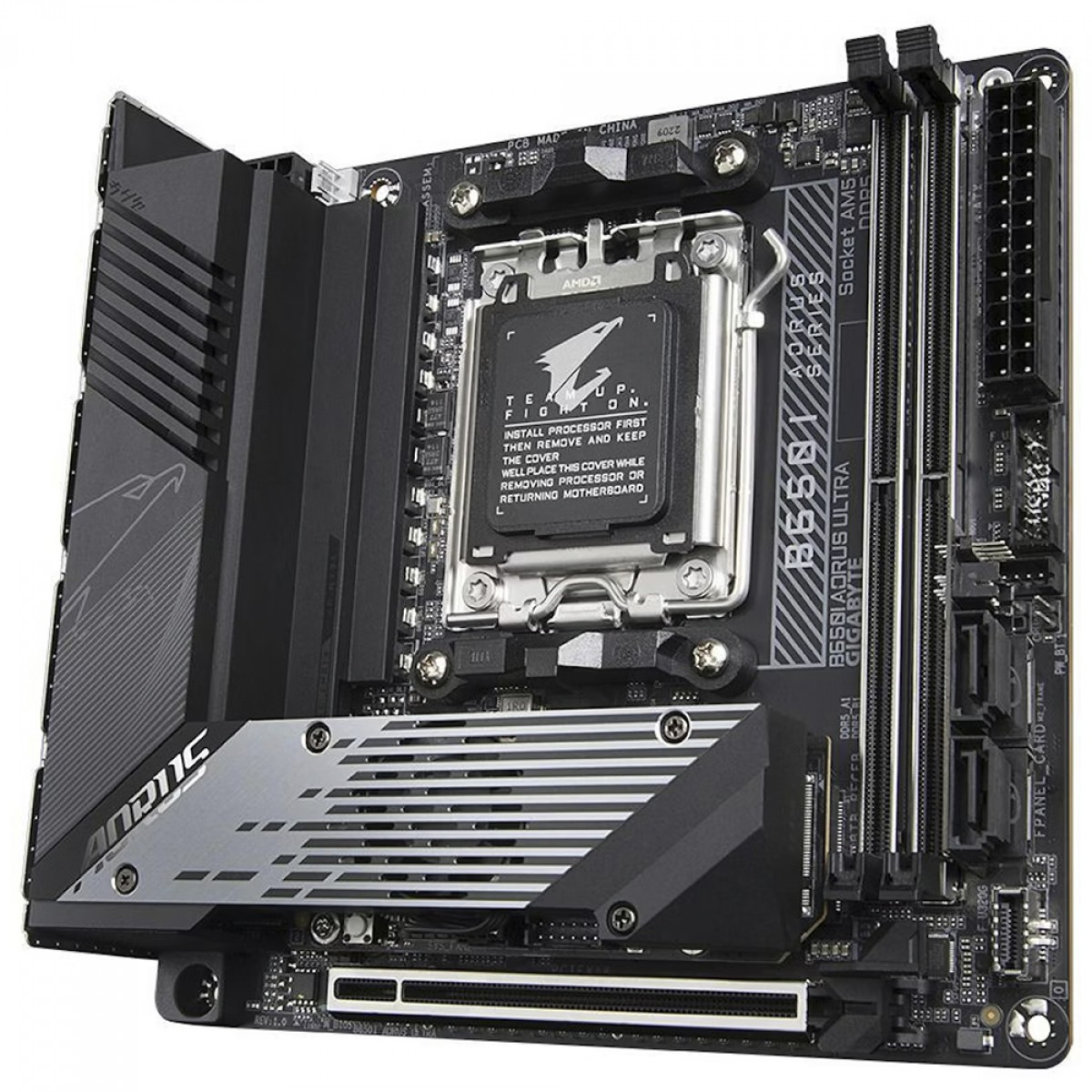

Placa Mãe Gigabyte B650i Aorus Ultra, Chipset B650, AMD AM5, Mini-ITX, WiFi, DDR5

Marca:
Gigabyte

Modelo:
B650I AORUS ULTRA

CPU:
Soquete AMD AM5, compatível com os processadores AMD Ryzen™ série 7000 / Ryzen™ série 8000 / Ryzen™ série 9000.
(Consulte a "Lista de CPUs compatíveis" para obter mais informações.)

Chipset:
AMD B650

Memória:
Suporte para módulos de memória DDR5 7200(OC)/ 7000(OC)/ 6800(OC)/ 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s
2 slots DIMM DDR5 com suporte para até 128 GB (capacidade de 64 GB por slot DIMM) de memória do sistema.
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM não-ECC sem buffer 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória AMD EXtended Profiles for Overclocking (AMD EXPO™) e Extreme Memory Profile (XMP).

Gráficos integrados:
Processador gráfico integrado com suporte para placas gráficas AMD Radeon™:
1 x DisplayPort, com suporte para resolução máxima de 3840x2160 a 144 Hz
* Suporte para DisplayPort versão 1.4 e HDR.
1 porta USB Type-C ® , compatível com saídas de vídeo USB 3.2 Gen 2 e DisplayPort e resolução máxima de 3840x2160 a 144 Hz
* Compatível com DisplayPort versão 1.4 e HDR.
1 porta HDMI, com suporte para resolução máxima de 7680x4320 a 60 Hz
* Compatível com HDMI versão 2.1 e HDCP 2.3.
** Compatível com portas HDMI 2.1 TMDS nativas.
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
Codec de áudio Realtek ALC4080
Áudio de alta definição
2 canais

LAN:
Chip de LAN Realtek ® 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Modulo Sem Fio:
AMD Wi-Fi 6E RZ616 (MT7922A22M) (PCB rev. 1.0)
Wi-Fi a, b, g, n, ac, ax, compatível com as bandas de frequência portadora de 2,4/5/6 GHz.
BLUETOOTH 5.2
Suporte para o padrão sem fio 11ax de 160 MHz e taxa de dados de até 2,4 Gbps.
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão:
1 slot PCI Express x16 integrado na CPU:
Os processadores AMD Ryzen™ série 7000/9000 suportam o modo PCIe 4.0 x16.
Os processadores AMD Ryzen™ Série 8000-Phoenix 1 suportam o modo PCIe 4.0 x8.
Os processadores AMD Ryzen™ Série 8000-Phoenix 2 suportam o modo PCIe 4.0 x4
* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe.

Interface de armazenamento:
1 conector M.2 na parte frontal da GC-B650I BTB PLUG (M2B_CPU), integrado à CPU, compatível com SSDs Socket 3, chave M, tipo 2280:
Os processadores AMD Ryzen™ série 7000/9000 suportam SSDs PCIe 5.0 x4/x2.
Os processadores AMD Ryzen™ Série 8000-Phoenix 1 suportam SSDs PCIe 4.0 x4/x2.
Os processadores AMD Ryzen™ Série 8000-Phoenix 2 suportam SSD PCIe 4.0 x2.
1 conector M.2 na parte traseira do GC-B650I BTB PLUG (M2A_CPU), integrado à CPU, compatível com SSDs Socket 3, chave M, tipo 2280/2260:
Os processadores AMD Ryzen™ série 7000/9000 suportam SSDs PCIe 4.0 x4/x2.
Os processadores AMD Ryzen™ Série 8000-Phoenix 1 suportam SSDs PCIe 4.0 x4/x2.
Os processadores AMD Ryzen™ Série 8000-Phoenix 2 suportam SSDs PCIe 4.0 x4/x2.
1 conector M.2 na parte traseira da placa-mãe (M2C_SB), integrado ao chipset, compatível com soquete 3, chave M, tipo 2280 PCIe 4.0 x4/x2 SSD.
4 conectores SATA 6Gb/s na parte frontal da placa frontal GC-B650I.
Suporte a RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento NVMe SSD.
Suporte a RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA.

USB:
CPU:
1 porta USB Type-C® no painel traseiro, com suporte para USB 3.2 Gen 2.
2 portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro
CPU + Hub USB 2.0:
4 portas USB 2.0/1.1 disponíveis através do conector F_USB na parte frontal do GC-B650I BTB PLUG
Chipset:
1 porta USB Type-C® com suporte a USB 3.2 Gen 2x2, disponível através do conector USB interno.
4 portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
2 portas USB 2.0/1.1 no painel traseiro

Conectores de E/S Internos:
1 conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX 12V de 8 pinos
1 x conector para ventoinha da CPU
1 x conector para ventoinha de CPU/bomba de refrigeração líquida
1 x conector de ventoinha do sistema (SYS_FAN1 (Nota 1) )
1 x conector para fita LED endereçável (Nota 2)
1 x conector para fita LED RGB (Nota 1)
3 conectores M.2 Socket 3 (M2B_CPU (Nota 2) /M2A_CPU (Nota 3) /M2C_SB (Nota 4) )
4 conectores SATA 6Gb/s (Nota 1)
1 x cabeçalho do painel frontal (Nota 1)
1 x conector de áudio do painel frontal (roteado a partir da placa adaptadora no painel traseiro)
1 conector USB Type-C® , com suporte para USB 3.2 Gen 2x2
1 x conector USB 3.2 Gen 1
1 x conector USB 2.0/1.1 (Nota 2)
1 botão de reinicialização (Nota 2)
1 x jumper de reinicialização
1 x jumper do interruptor de alimentação
1 x Jumper Clear CMOS

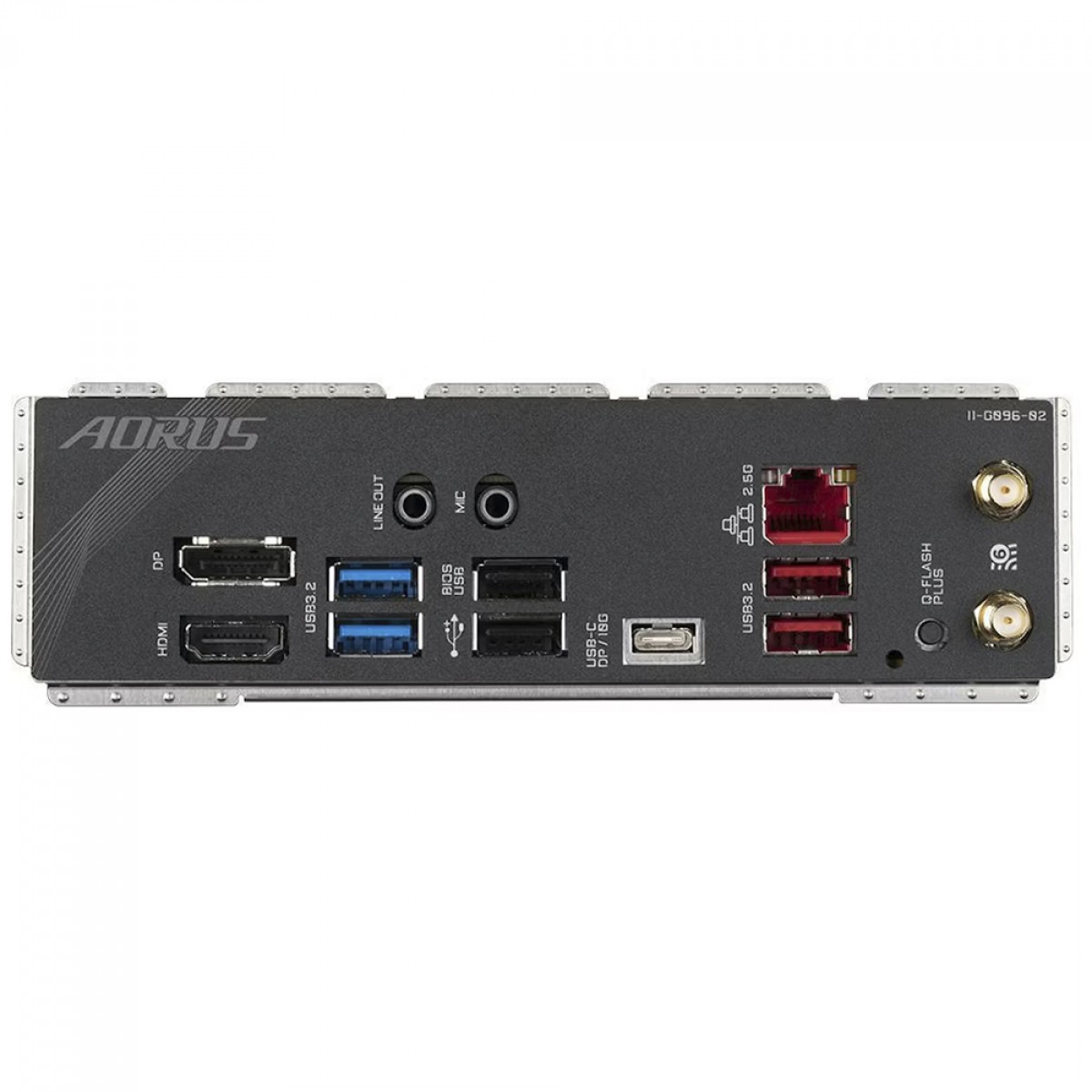

Conectores do painel traseiro:
1 x DisplayPort*
1 porta HDMI*
1 porta USB Type-C® ( DisplayPort), com suporte para USB 3.2 Gen 2.
2 portas USB 3.2 Gen 2 Tipo A (vermelhas)
2 portas USB 3.2 Gen 1
2 portas USB 2.0/1.1
1 porta RJ-45
2 conectores de antena SMA (2T2R)
1 botão Q-Flash Plus
2 conectores de áudio
* O suporte real pode variar de acordo com a CPU.

Controlador de E/S:
Chip controlador de E/S iTE

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar

BIOS:
1 x flash de 256 Mbits
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
Suporte para GIGABYTE Control Center (GCC)
*Aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus

Fator de forma:
Formato Mini-ITX; 17,0 cm x 17,0 cm
