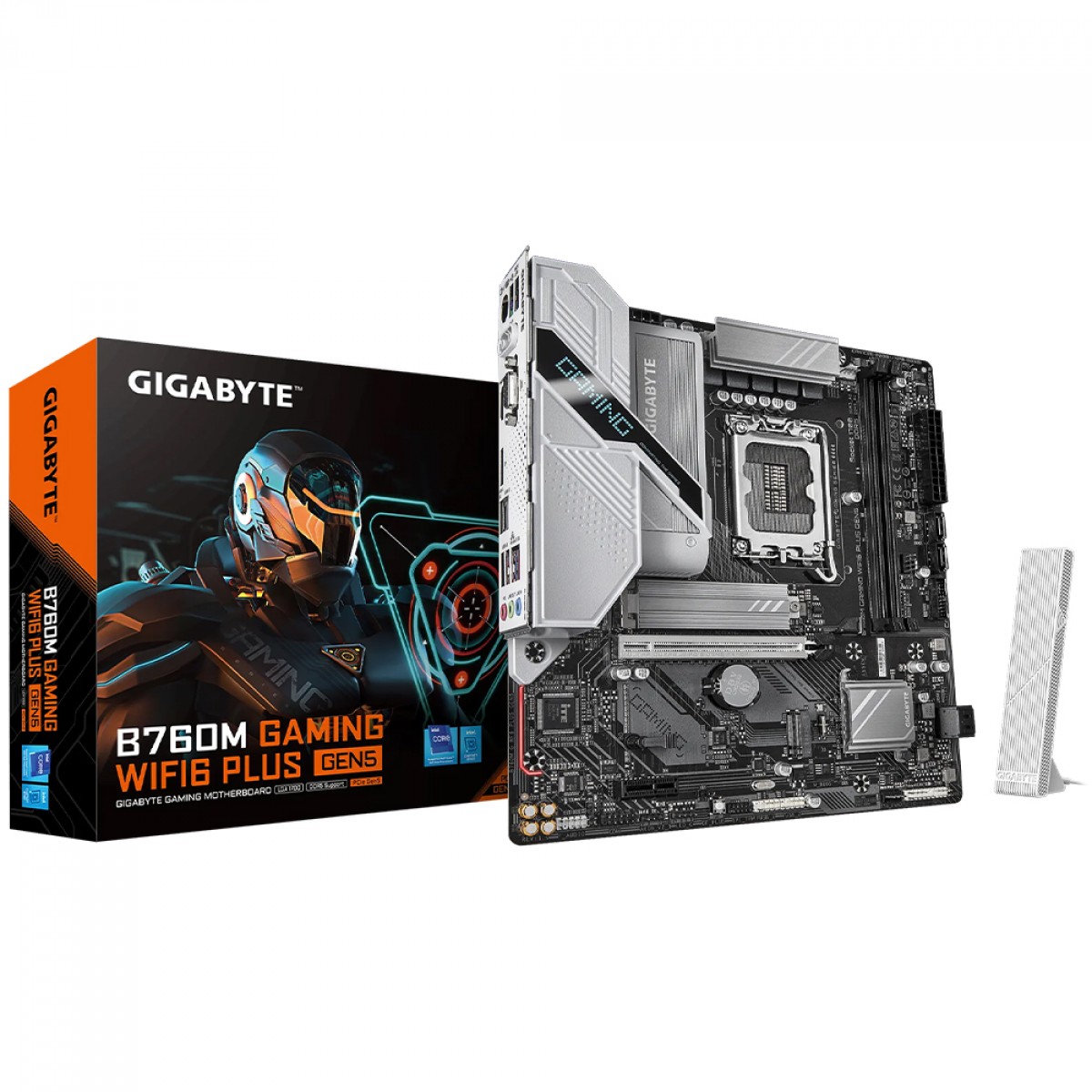

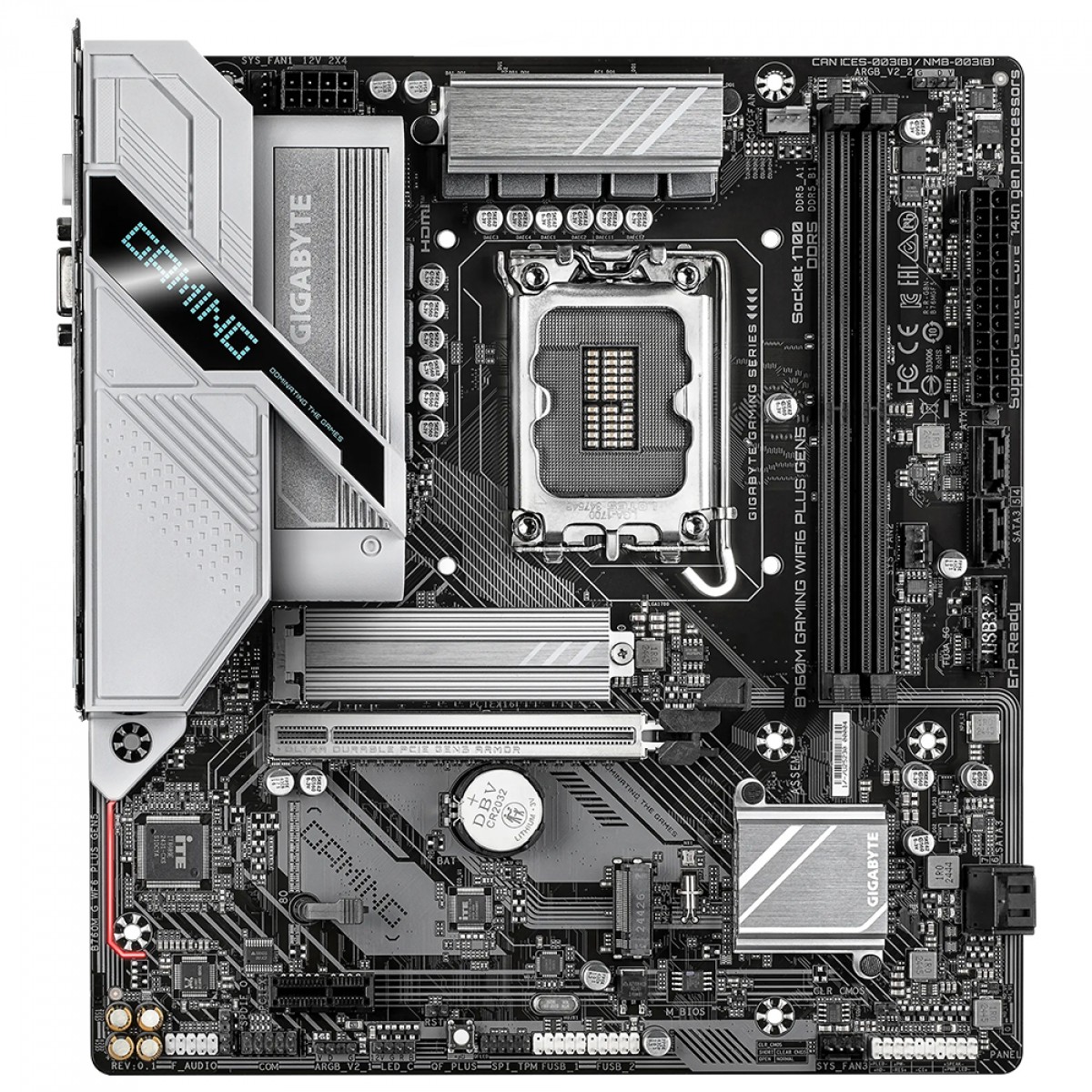

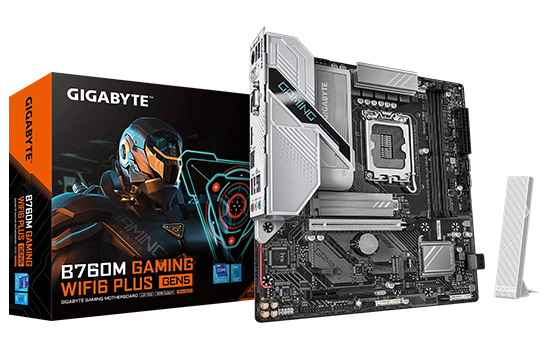

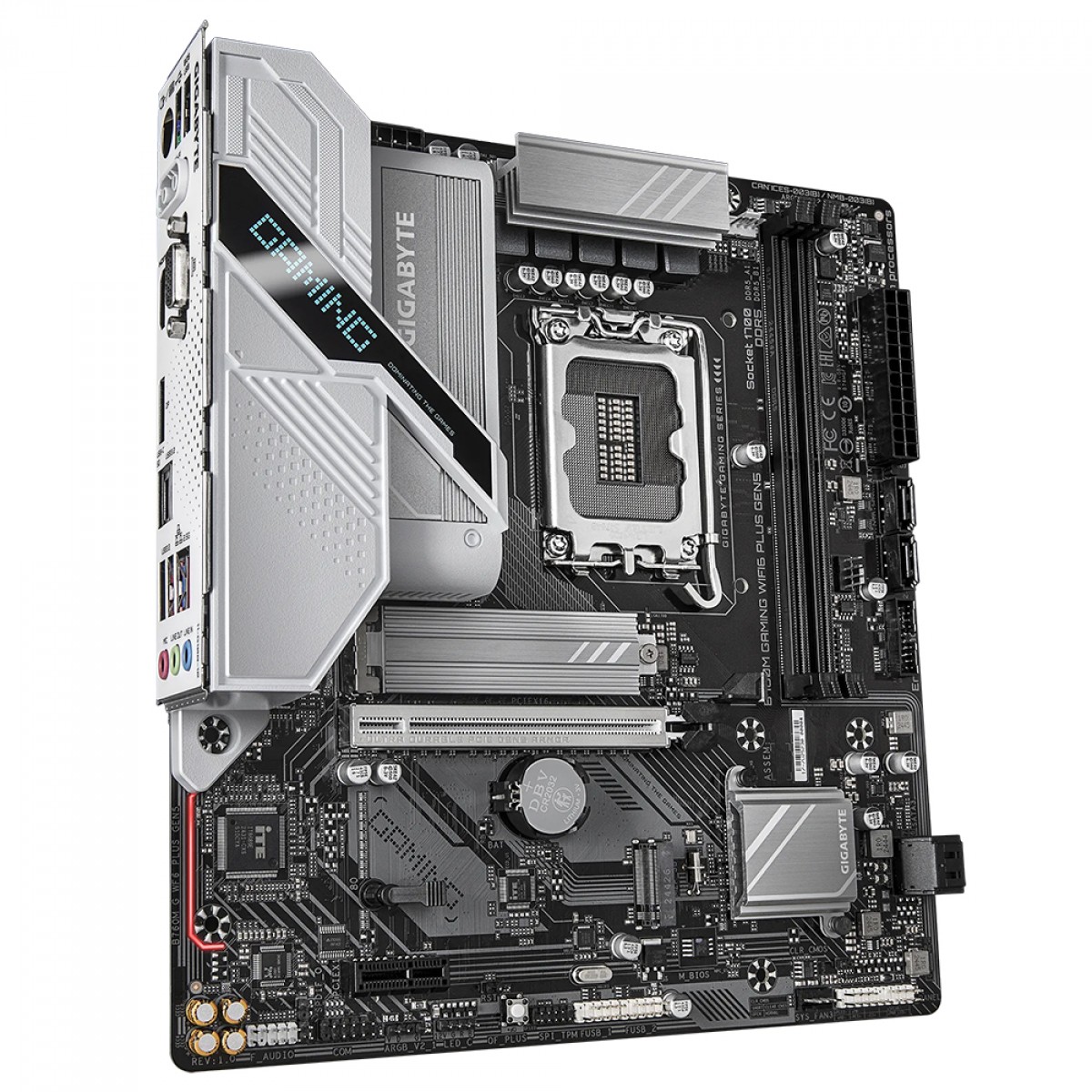

Placa Mãe Gigabyte B760M Gaming WIFI Plus GEN5, Chipset B760, Intel LGA 1700, mATX, DDR5

Marca:
Gigabyte

Modelo:
B760M G WF6 PLUS GEN5

CPU:
Soquete LGA1700: Suporte para os processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações
(acesse o site da GIGABYTE para obter a lista mais recente de CPUs suportadas.)
O cache L3 varia de acordo com a CPU

Chipset:
Chipset Intel® B760 Express

Memória:
Processadores Intel® Core™ i9/i7 de 14ª e 13ª geração:
- Suporte para módulos de memória DDR5 8000(OC) /7800(OC) /7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600 / 5400 / 5200/ 4800/4400 MT/s Processadores
Intel® Core™ i5/i3 de 13ª geração e Intel® Core™, Pentium® Gold e Celeron® de 12ª geração:
- Suporte para módulos de memória DDR5 4800/4400 MT/s
2 soquetes DDR5 DIMM com suporte para até 128 GB (capacidade DIMM única de 64 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (opera em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" no site da GIGABYTE para obter mais informações.)

Gráficos integrados:
Processador gráfico integrado - Suporte a gráficos Intel® HD:
- 1 porta D-Sub, suportando uma resolução máxima de 1920x1200@60 Hz
- 1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para a versão HDMI 2.1 e HDCP 2.3.
** Suporte a portas nativas compatíveis com HDMI 2.1 TMDS.
- 1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para DisplayPort versão 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até três monitores ao mesmo tempo

Áudio:
Realtek® Audio CODEC
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF

Rede local:
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
Realtek® Wi-Fi 6 RTL8851BE
- Wi-Fi a, b, g, n, ac, ax, compatível com as bandas de frequência de 2,4/5 GHz
- Bluetooth 5.3
- Compatível com o padrão sem fio 11ax de 80 MHz
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão:
CPU:
- 1 slot PCI Express x16, com suporte a PCIe 5.0 e rodando a x16
* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe.
Chipset:
- 1 slot PCI Express x1, com suporte a PCIe 3.0 e rodando a x1

Interface de armazenamento:
CPU:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
- 4 x conectores SATA 6 Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
Chipset:
- 1 porta USB Tipo C® no painel traseiro, com suporte a USB 3.2 Gen 1
- 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
- 2 portas USB 2.0/1.1 no painel traseiro
Chipset+Hub USB 2.0:
- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores de E/S internos:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX de 12 V de 8 pinos
1 x conector de ventoinha da CPU
3 x conectores de ventoinha do sistema
2 x conectores de faixa de LED endereçáveis
​​1 x conector de faixa de LED RGB
2 x conectores M.2 Socket 3
4 x conectores SATA 6 Gb/s
1 x conector do painel frontal
1 x conector de áudio do painel frontal
1 x conector de saída S/PDIF
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x conector de porta serial
1 x botão Q-Flash Plus
1 x jumper de reinicialização
1 x jumper Clear CMOS

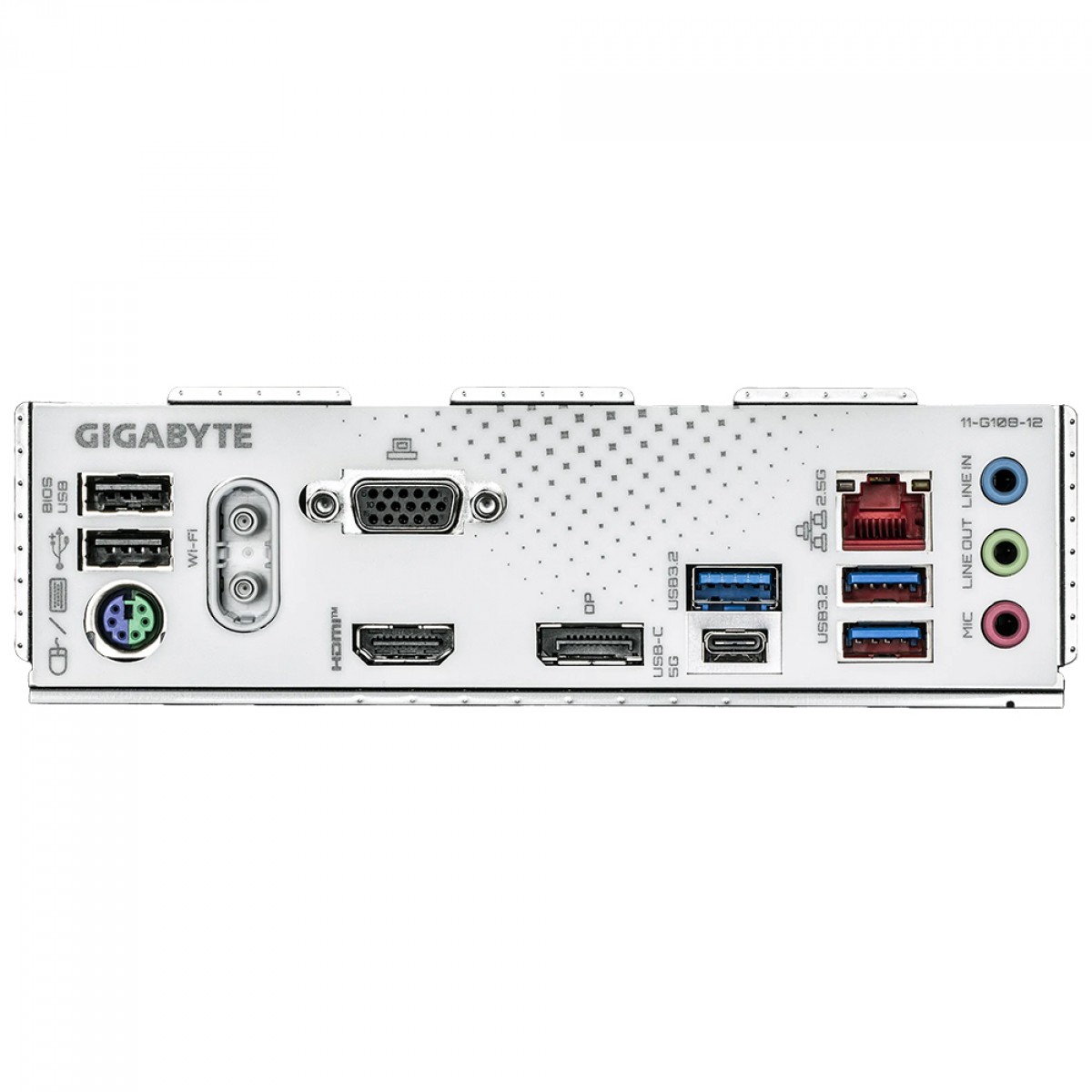

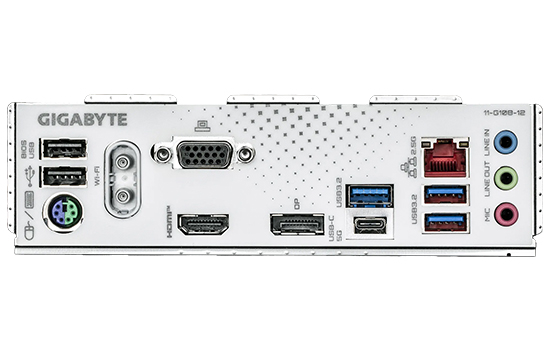

Conectores do painel traseiro:
2 portas USB 2.0/1.1
1 porta PS/2 para teclado/mouse
2 conectores de antena SMA (1T1R) / (2T2R)
1 porta D-Sub
1 porta HDMI
1 DisplayPort
3 portas USB 3.2 Gen 1
1 porta USB Type-C®, com suporte para USB 3.2 Gen 1
1 porta RJ-45
3 conectores de áudio

Controlador de E/S:
Chip controlador de E/S iTE®

Monitoramento de H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* A compatibilidade da função de controle de velocidade do ventilador dependerá do ventilador instalados

BIOS:
1 x 128 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus

Software empacotado:
Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)

Sistema operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 22,5 cm
