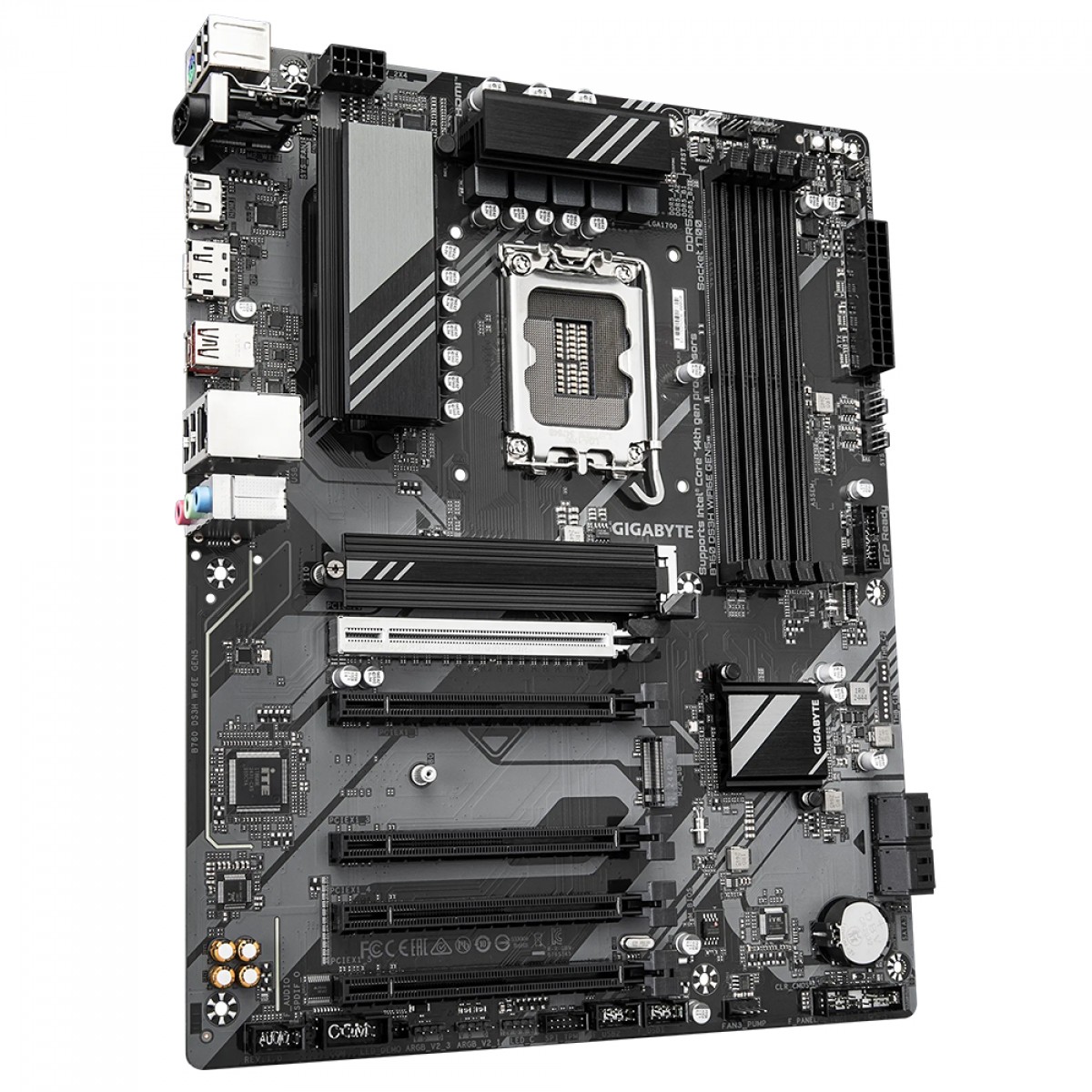

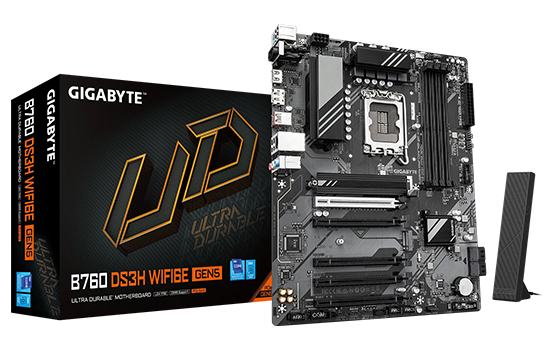

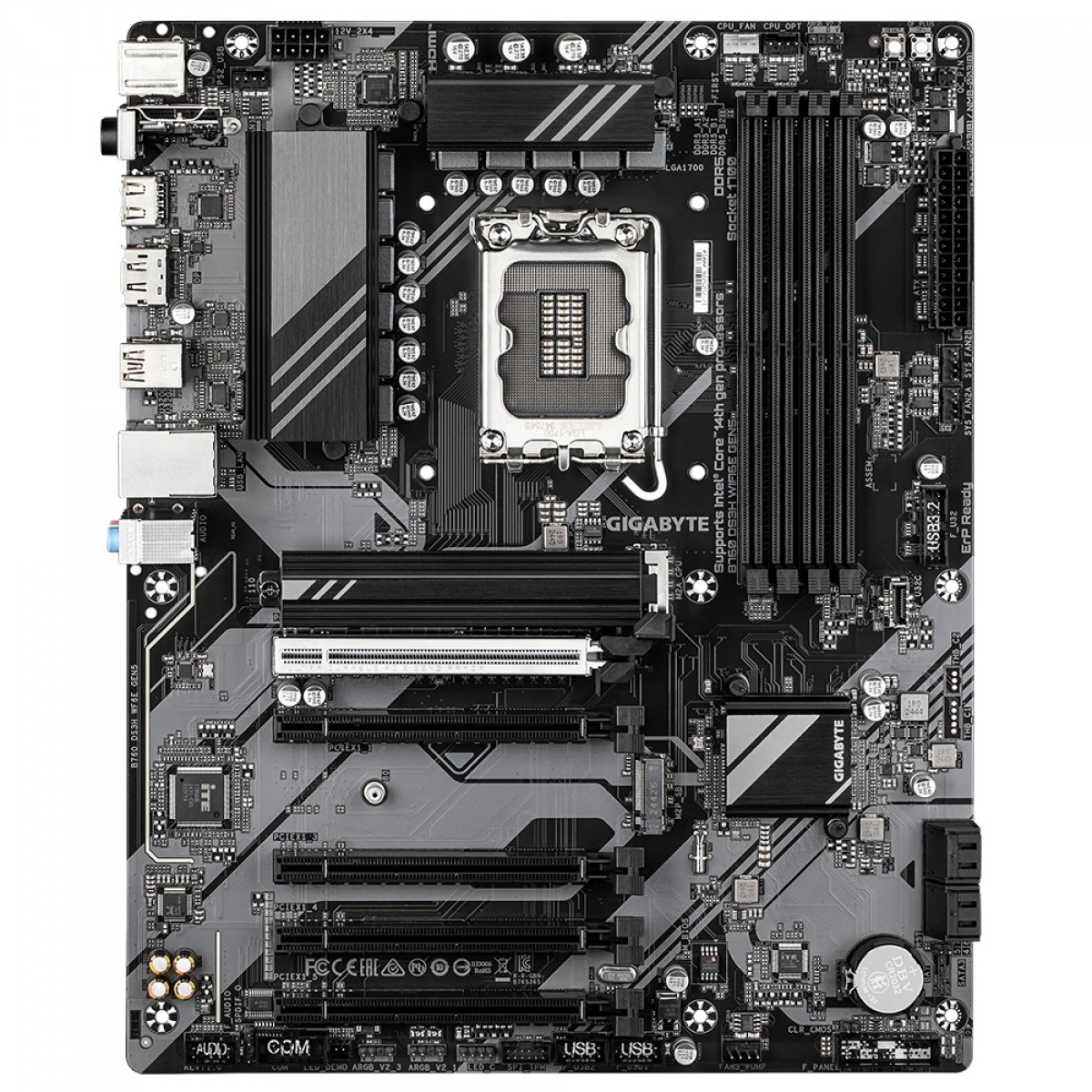

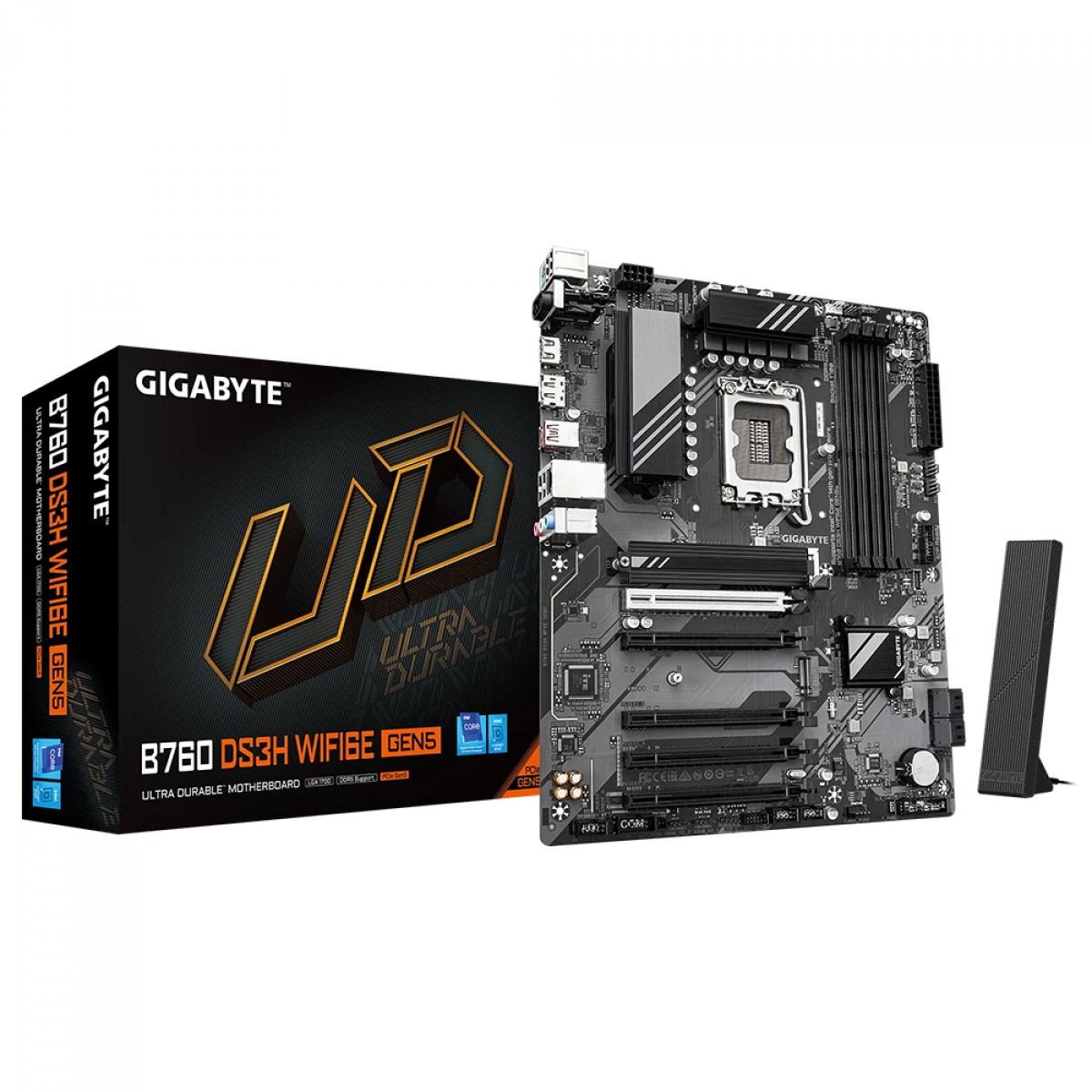

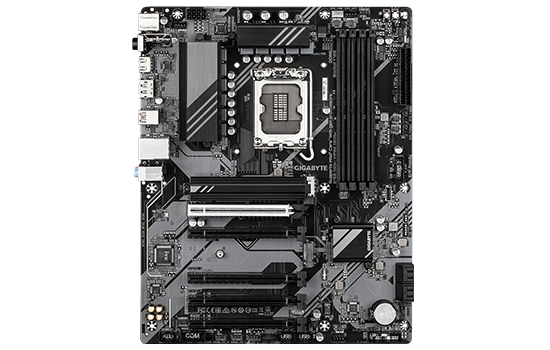

Placa Mãe Gigabyte B760 DS3H WIFI GEN5, Chipset B760, Intel LGA 1700, ATX, DDR5

Marca:
Gigabyte

Modelo:
B760 DS3H WF6E GEN5

CPU:
Soquete LGA1700: Suporte para processadores Intel Core, Pentium® Gold e Celeron® de 13ª e 12ª gerações
O cache L3 varia com a CPU

Chipset:
Chipset Intel B760 Express

Memória:
Suporte para módulos de memória DDR5 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s.
4 slots DIMM DDR5 com suporte para até 256 GB (capacidade de 64 GB por DIMM) de memória do sistema.
Arquitetura de memória de canal duplo.
Suporte para módulos de memória ECC Unbuffered DIMM 1Rx8/2Rx8 (operam em modo não-ECC).
Suporte para módulos de memória não-ECC Unbuffered DIMM 1Rx8/2Rx8/1Rx16.
Suporte para módulos de memória Extreme Memory Profile (XMP).
(A configuração da CPU e da memória pode afetar o desempenho. ) Para obter mais informações sobre os tipos de memória suportados, a taxa de transferência (velocidade) e o número de módulos de DRAM, consulte a "Lista de Memórias Suportadas" no site da GIGABYTE.

Gráficos integrados:
Suporte para processador gráfico integrado - Intel ® HD Graphics:
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.0 e HDCP 2.3.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para versão DisplayPort 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
CODEC de áudio Realtek
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF

LAN:
Chip LAN Realtek® GbE (1 Gbps/100 Gbps/10 Mbps)

Módulo de comunicação sem fio:
Intel® Wi-Fi 6E AX210
- Wi-Fi a, b, g, n, ac, ax, compatível com as bandas de frequência de 2,4/5/6 GHz
- Bluetooth 5.3
- Compatível com o padrão sem fio 11ax de 160 MHz
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão:
CPU:
- 1 slot PCI Express x16, compatível com PCIe 5.0 e operando em x16 (PCIEX16)
* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe. Se for instalar apenas uma placa gráfica, certifique-se de instalá-la no slot PCIEX16.
Chipset:
- 4 slots PCI Express x16, compatíveis com PCIe 3.0 e operando em x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5)

Interface de armazenamento:
CPU:
1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
4 x conectores SATA 6 Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
Chipset:
1 porta USB Type-C no painel traseiro, com suporte para USB 3.2 Gen 2x2
1 porta USB Type-C com suporte para USB 3.2 Gen 1, disponível através do conector USB interno
1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro
2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno
4 portas USB 2.0/1.1 no painel traseiro
Chipset+2 hubs USB 2.0:
4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores internos de E/S:
1 conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX 12V de 8 pinos
1 conector para ventoinha da CPU
1 conector para ventoinha da CPU/bomba de refrigeração líquida
3 conectores para ventoinhas do sistema
1 conector para ventoinha do sistema/bomba de refrigeração líquida
3 conectores para fita de LED RGB Gen2 endereçável
1 conector para fita de LED RGB
2 conectores M.2 Socket 3
4 conectores SATA 6Gb/s
1 conector para painel frontal
1 conector de áudio para painel frontal
1 conector de saída S/PDIF
1 conector USB Type-C®, com suporte a USB 3.2 Gen 1
1 conector USB 3.2 Gen 1
2 conectores USB 2.0/1.1
1 conector Trusted Platform Module (somente para os módulos GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 conector para porta serial
1 botão Q-Flash Plus
1 botão de reset
1 botão de reset jumper
1 x Jumper Clear CMOS

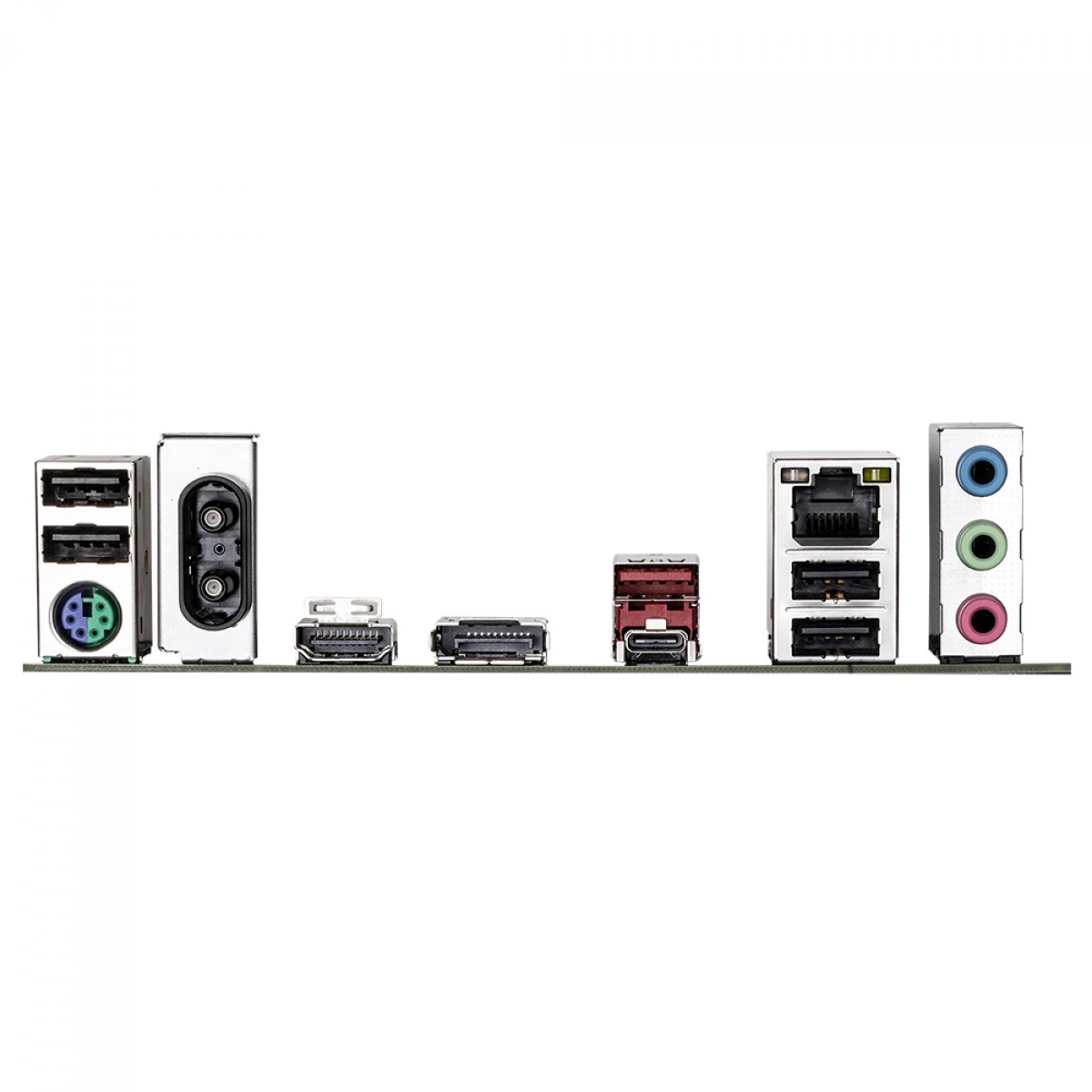

Conectores do painel traseiro:
1 x porta de teclado/mouse PS/2
2 x conectores de antena SMA (2T2R)
1 x porta USB Type-C , com suporte para USB 3.2 Gen 2x2
1 x porta USB 3.2 Gen 2 Tipo A (vermelha)
4 portas USB 2.0/1.1
1 x porta HDMI
1 x porta de exibição
1 porta RJ-45
3 x tomadas de áudio

Controlador de E/S:
Chip controlador de E/S iTE

Monitoramento de H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS:
1 x flash de 128 Mbits
Uso de BIOS UEFI AMI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q Flash
Suporte para Q-Flash Plus

Fator de forma:
Fator de forma ATX; 30,5 cm x 24,4 cm
