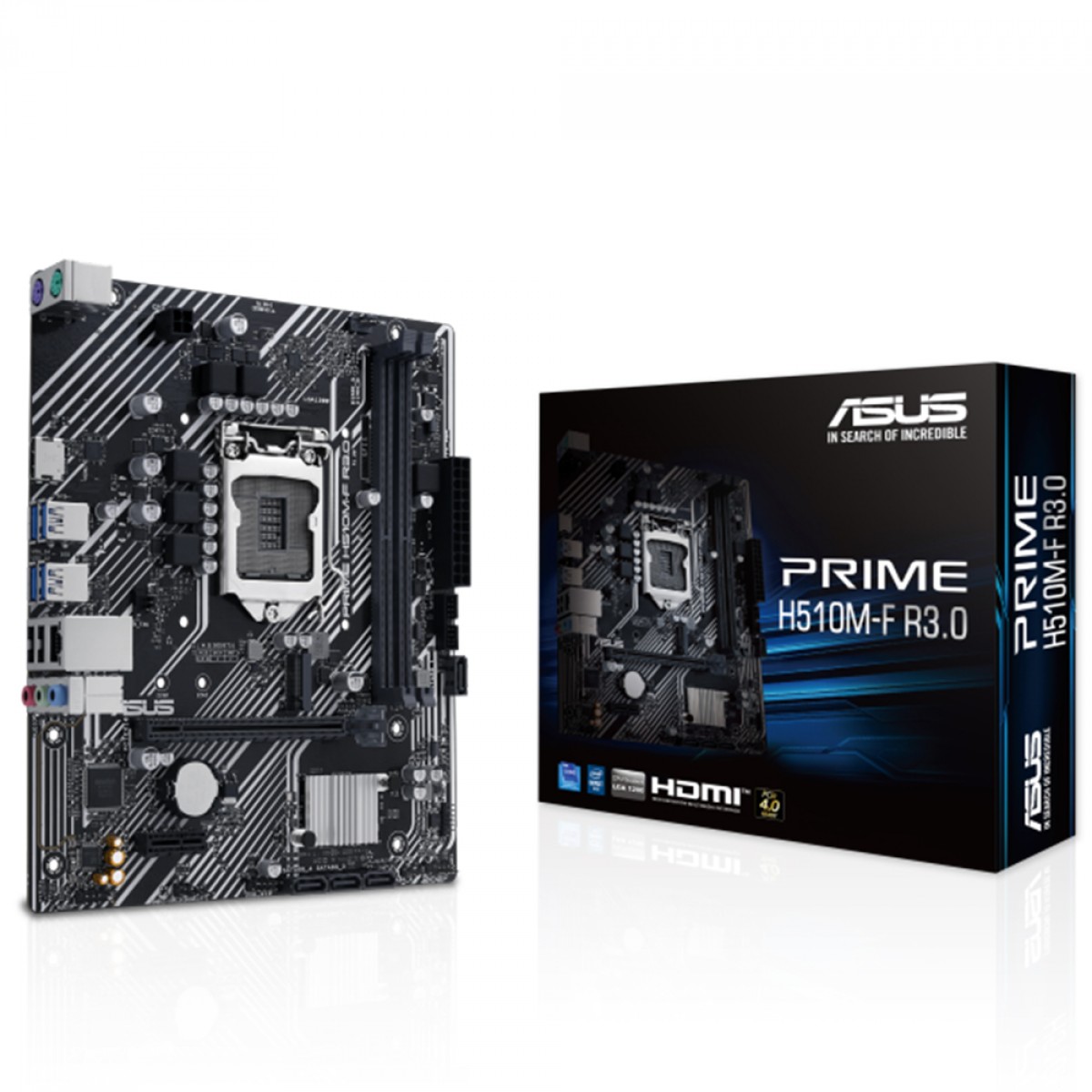

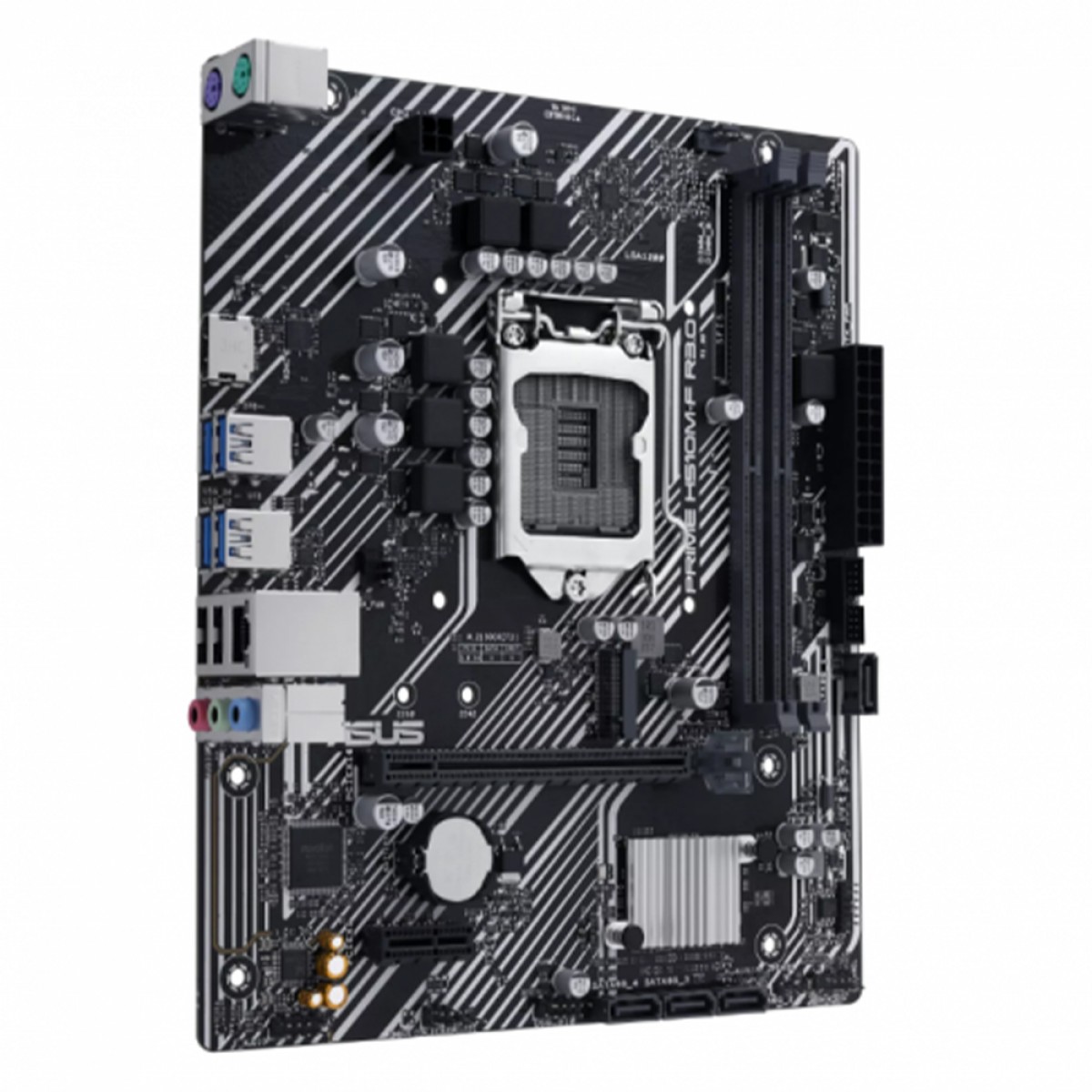

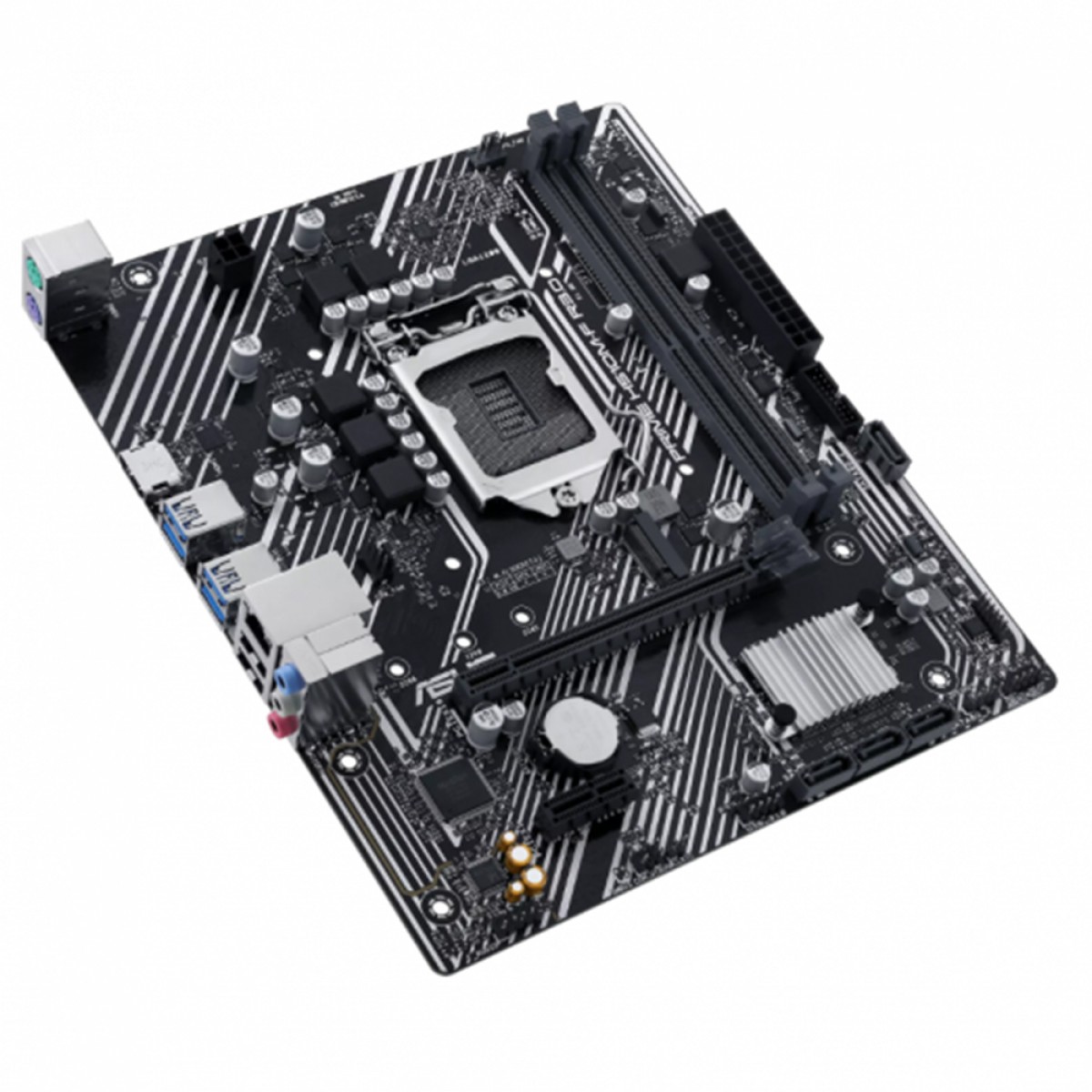

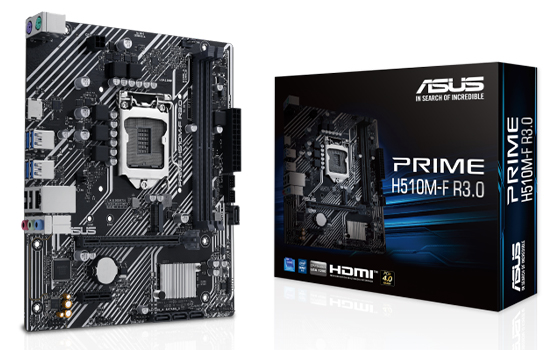

Placa Mãe ASUS PRIME H510M-F R3.0, Chipset H510, Intel LGA 1200, mATX, DDR4

Marca:
ASUS

Modelo:
H510M-F R3.0

CPU:
Intel® Socket LGA1200 for 11th Gen Intel Core Processors & 10th Gen Intel® Core™, Pentium Gold and Celeron Processors*
Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.

Chipset:
Intel® H470 Chipset

Memória:
2 slots DIMM, máx. 64 GB, DDR4 3200(OC)/3000(OC)/2933/2800/2666/2400/2133, memória não ECC e sem buffer*.
Arquitetura de memória de canal duplo .
Compatível com Intel® Extreme Memory Profile (XMP).
* Os processadores Intel® Core™ i7/i9 de 10ª geração suportam nativamente 2933/2800/2666/2400/2133 ; os demais funcionarão na taxa de transferência máxima de DDR4 2666. * Os processadores Intel® de 11ª geração suportam 3200 (OC)/3000(OC)/2933/2800/2666/2400/2133. * Os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM variam dependendo da CPU e da configuração da memória. Para obter mais informações, consulte a lista de suporte de CPU/memória na guia Suporte do site de informações do produto ou visite https://www.asus.com/support/ .

Gráficos:
1 porta HDMI ™
** * As especificações gráficas podem variar de acordo com o tipo de CPU.
** Somente os processadores Intel® de 11ª geração suportam HDMI ™ 2.1 com resolução máxima de 4K a 60 Hz; os demais suportam apenas HDMI ™ 1.4 com resolução máxima de 4K a 30 Hz. Consulte www.intel.com para obter informações atualizadas.

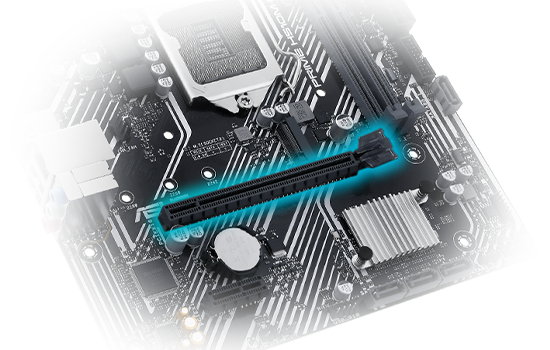

Slots de expansão:
 Processadores Intel  de 11ª  e 10ª geração
1 slot PCIe 4.0/3.0 x16
- Os processadores Intel® de 11ª geração suportam PCIe 4.0 x16
- Os processadores Intel® de 10ª geração suportam PCIe 3.0 x16. Chipset
Intel® H470:
1 slot PCIe 3.0 x1.

Storage:
Suporta 1 slot M.2 e 4 portas SATA 6Gb/s. Chipset
Intel® H470 .
Slot M.2 (Key M), tipo 2242/2260/2280 (compatível com os modos PCIe 3.0 x4 e SATA).
4 portas SATA 6Gb/s.

Ethernet:
1 x Ethernet Realtek de 1 Gb

USB:
USB traseiro (total de 6 portas):
4 portas USB 5Gbps (4 x Tipo A),
2 portas USB 2.0 (2 x Tipo A).
USB frontal (total de 4 portas)
: 1 conector USB 5Gbps que suporta 2 portas USB 5Gbps adicionais,
1 conector USB 2.0 que suporta 2 portas USB 2.0 adicionais.

Áudio:
CODEC de áudio de alta definição Realtek 7.1 Surround Sound*
- Suporta: detecção de Jack, Multi-streaming, retarefa de Jack no painel frontal
- Suporta reprodução de até 24 bits/192 kHz
Recursos de áudio
- Blindagem de áudio
- Capacitores de áudio premium
- Camadas de PCB de áudio dedicadas
* É necessário um chassi com um módulo de áudio HD no painel frontal para suportar a saída de áudio 7.1 Surround Sound.

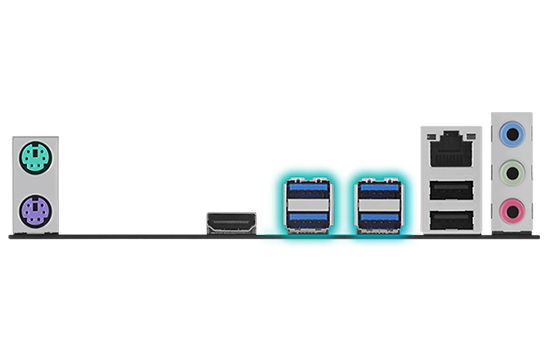

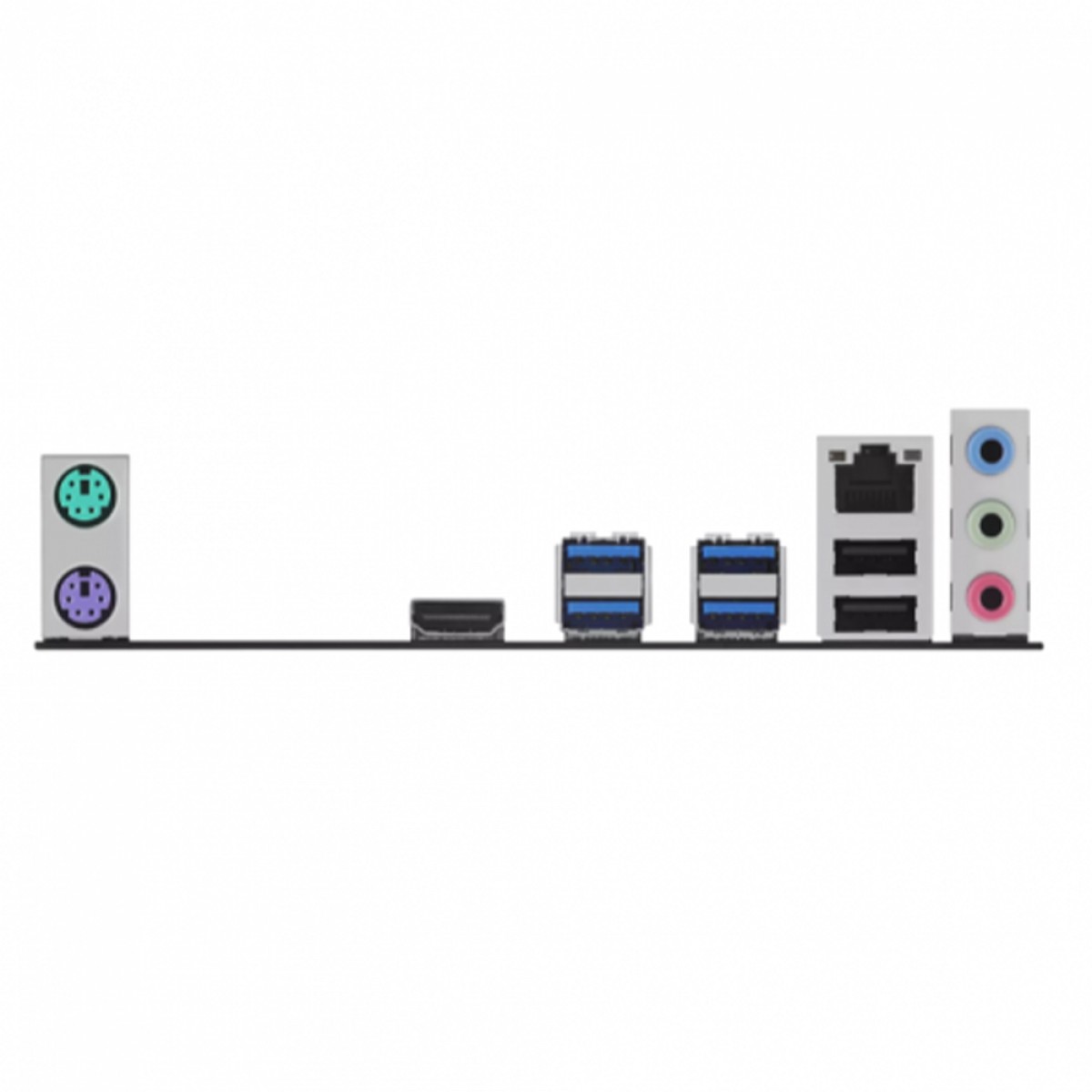

Portas de E/S do painel traseiro:
4 portas USB 5Gbps (4 x Tipo A)
2 portas USB 2.0 (2 x Tipo A)
1 porta HDMI ™
1 porta Ethernet Realtek 1Gb
3 conectores de áudio
1 porta PS/2 para teclado (roxa)
1 porta PS/2 para mouse (verde)

Conectores internos de E/S:
Conexões relacionadas a ventoinhas e refrigeração:
1 conector de 4 pinos para ventoinha da CPU;
1 conector de 4 pinos para ventoinha do gabinete. Conexões
relacionadas à alimentação:
1 conector de alimentação principal de 24 pinos;
1 conector de alimentação de +12V de 4 pinos.
Conexões relacionadas a armazenamento:
1 slot M.2 (Key M)
; 4 portas SATA 6Gb/s. Conexões
USB:
1 conector USB 5Gbps (suporta 2 portas 5Gbps adicionais);
1 conector USB 2.0 (suporta 2 portas USB 2.0 adicionais). Conexões
diversas:
1 conector Clear CMOS;
1 conector de áudio do painel frontal (F_AUDIO)
; 1 conector para alto-falantes
; 1 conector SPI TPM (14-1 pinos);
1 conector de 10-1 pinos para o painel do sistema.

Características especiais:
ASUS 5X PROTECTION III
- DIGI+ VRM
- LANGuard
- Overvoltage Protection
- SafeSlot Core
- Stainless-Steel Back I/O
ASUS Q-Design
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS Thermal Solution
- Aluminum heatsink design
ASUS Lighting Control
- RGB header

BIOS:
128 Mb Flash ROM, UEFI AMI BIOS

Form Factor:
Formato mATX
8,9 polegadas x 7,7 polegadas (22,6 cm x 19,6 cm)
