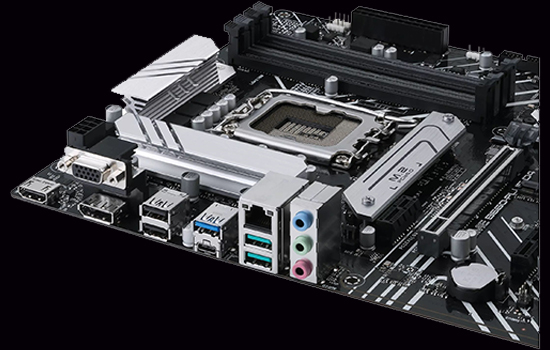

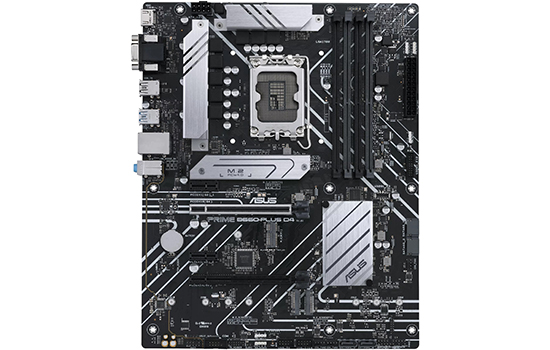

Placa Mãe Asus Prime B660-PLUS D4, Chipset B660, Intel LGA 1700, ATX, DDR4, 90MB18X0-M1EAY0

Marca:
ASUS

Modelo:
90MB18X0-M0EAY0

Fator de forma:
ATX, 30,5 cm x 24,4 cm

CPU:
Intel Socket LGA1700 para processadores Intel Core de 12ª geração, Pentium Gold e Celeron
Suporta Intel Turbo Boost Technology 2.0 e Intel Turbo Boost Max Technology 3.0**
* Consulte www.asus.com para obter a lista de suporte de CPU.
** O suporte à tecnologia Intel Turbo Boost Max 3.0 depende dos tipos de CPU.

Chipset:
B660

Memória:
4 x DIMM, máx. 128 GB, DDR4
5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/ 3333(OC)/3200/3000/2933/2800/2666/2400/2133 Não-ECC, memória sem buffer*"
Arquitetura de memória de canal duplo
Suporta Intel® Extreme Memory Profile (XMP)
OptiMem
*A taxa de dados da memória real depende dos tipos de CPU e módulos DRAM, para mais informações, consulte www.asus.com para obter a lista de suporte de memória.

Gráficos:
1 x DisplayPort**
1 x porta D-Sub
1 x porta HDMI ***
*As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.
** Suporta máx. 4K@60Hz conforme especificado em DisplayPort 1.4.
***Suporta 4K@60Hz conforme especificado em HDMI 2.1.
**** O suporte à resolução VGA depende da resolução dos processadores.

Slots de expansão:
Processadores Intel® de 12ª geração
1 x slot PCIe 4.0 x16
Chipset Intel® B660*
1 x slot PCIe 3.0 x16 (suporta o modo x4)
2 x slots PCIe 3.0 x1
* Suporta Intel® Optane Memory H Series no slot PCIe conectado a PCH

Armazenamento:
Total suporta 3 x slots M.2 e 4 x portas SATA 6Gb/s*
Processadores Intel de 12ª geração
Slot M.2_1 (Chave M), tipo 2242/2260/2280
- Os processadores Intel 12th Gen suportam o modo PCIe 4.0 x4.
Chipset Intel B660
Slot M.2_2 (Chave M), tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4)**
Slot M.2_3 (Chave M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x2)
4 x portas SATA 6Gb/s
* A tecnologia de armazenamento Intel Rapid suporta SATA RAID 0/1/5/10.
** A tecnologia de armazenamento Intel Rapid suporta Intel® Optane Memory H Series em PCH

Ethernet:
1 x Realtek 2,5 Gb Ethernet
ASUS LANGuard

WiFi e Bluetooth:
Apenas slot M.2 (Chave E, CNVi e PCIe)*
*O módulo Wi-Fi é vendido separadamente.

USB:
USB traseiro (total de 6 portas)
1 x porta USB 3.2 Gen 2x2 (1 x USB Type-C)
2 x portas USB 3.2 Gen 2 (2 x Tipo-A)
1 x porta USB 3.2 Gen 1 (1 x Tipo-A)
2 x portas USB 2.0 (2 x Tipo-A)
USB frontal (total de 7 portas)
1 x conector USB 3.2 Gen 1 (suporta USB Type-C)
1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais

Áudio:
CODEC de áudio de alta definição Realtek 7.1 Surround Sound*
- Suporta: Detecção de Jack, Multi-streaming, Retarefa de Jack no Painel Frontal
- Suporta reprodução de até 24 bits/192 kHz"
Recursos de áudio
- Blindagem de áudio
- O pré-regulador de energia reduz o ruído de entrada de energia para garantir um desempenho consistente
- Capacitores de áudio premium
- Camadas de PCB de áudio dedicadas
* É necessário um chassi com um módulo de áudio HD no painel frontal para suportar a saída de áudio 7.1 Surround Sound.

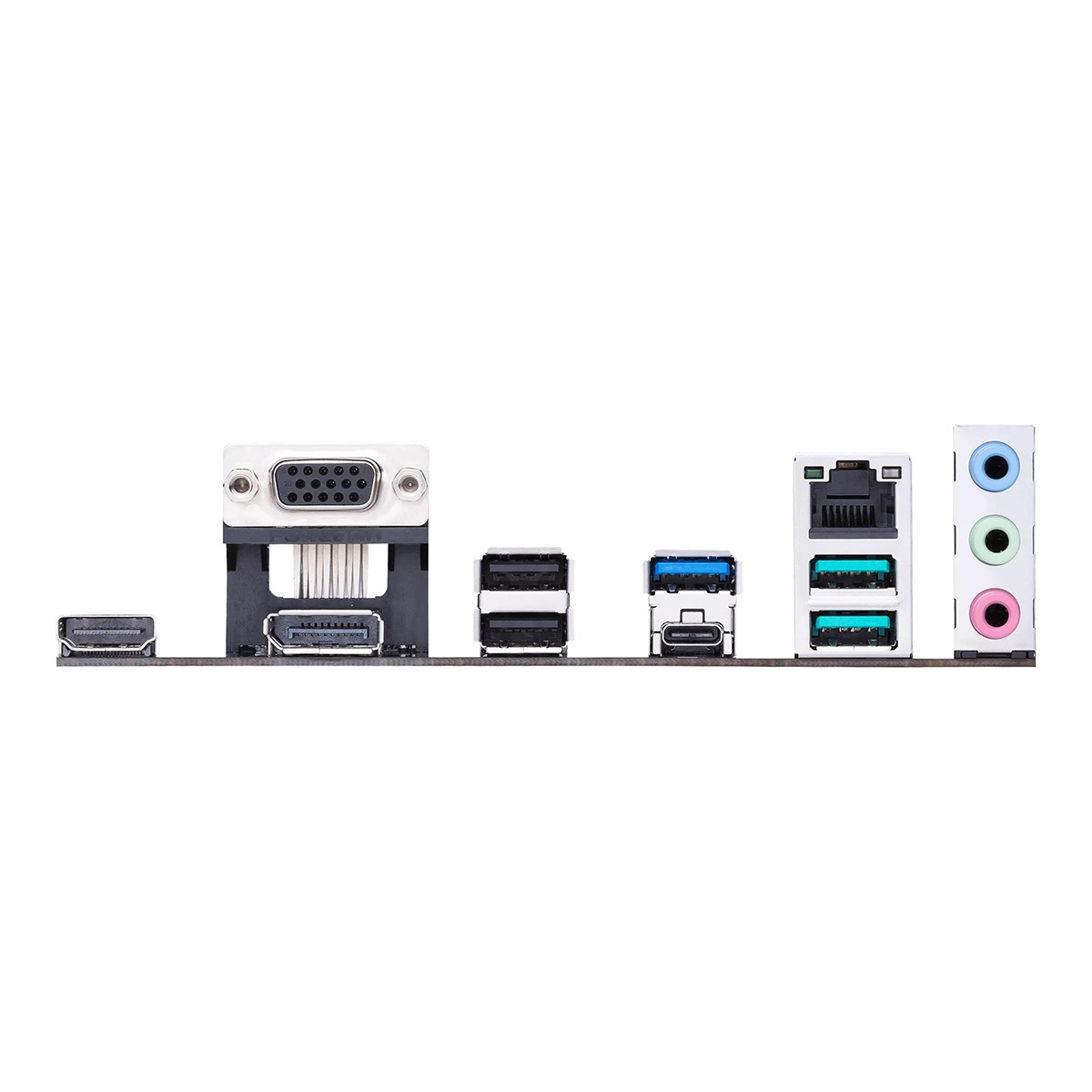

Portas de E/S do painel traseiro:
1 x porta USB 3.2 Gen 2x2 (1 x USB Type-C)
2 x portas USB 3.2 Gen 2 (2 x Tipo-A)
1 x porta USB 3.2 Gen 1 (1 x Tipo-A)
2 x portas USB 2.0 (2 x Tipo-A)
1 x DisplayPort
1 x porta D-Sub
1 x porta HDMI®
1 x porta Ethernet Realtek 2,5 Gb
3 x tomadas de áudio

Conectores de E / S internos:
Relacionado com ventilador e resfriamento
1 x conector de ventoinha de CPU de 4 pinos
1 x cabeçalho de bomba AIO de 4 pinos
3 x conectores do ventilador do chassi de 4 pinos
Relacionado a energia
1 x conector de alimentação principal de 24 pinos
1 x conector de alimentação de 8 pinos +12V
Relacionado ao armazenamento
3 x slots M.2 (Chave M)
4 x portas SATA 6Gb/s
USB
1 x conector USB 3.2 Gen 1 (suporta USB Type-C)
1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Diversos
3 x cabeçalhos endereçáveis ​​Gen 2
2 x cabeçalhos RGB AURA
1 x cabeçalho CMOS claro
1 x cabeçalho da porta COM
1 x cabeçalho de áudio do painel frontal (AAFP)
1 x slot M.2 (Chave E)
1 x cabeçalho de saída S/PDIF
1 x cabeçalho SPI TPM (14-1 pinos)
1 x 20-3 pinos cabeçalho do painel do sistema com função de intrusão do chassi
1 x cabeçalho Thunderbolt

Características especiais:
ASUS 5X PROTEÇÃO III
- DIGI + VRM
- Proteção de sobrecorrente DRAM aprimorada
- Protetores ESD
- LANGuard
- Proteção contra sobretensão
- SafeSlot Core+
- E/S traseira em aço inoxidável
ASUS Q-Design
- Q-DIMM
- Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], Dispositivo de inicialização [amarelo verde])
- Slot Q
Solução Térmica ASUS
- M.2 dissipador de calor
- Design de dissipador de calor VRM
Sincronização AURA
- Conectores AURA RGB
- Cabeçalhos endereçáveis ​​Gen 2

Recursos de software:
Software Exclusivo ASUS
Caixa do Arsenal
- Criador de AURA
- Sincronização AURA
- Fan Xpert 2+
Suíte AI 3
- Utilitário de desempenho e economia de energia
Turbo V EVO
EPU
DIGI+ VRM
ASUS CPU-Z
Software antivírus Norton (versão de avaliação gratuita)
WinRAR
BIOS UEFI
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- Modo ASUS UEFI BIOS EZ

BIOS:
128 Mb Flash ROM, BIOS UEFI AMI

Capacidade de gerenciamento:
WOL por PME, PXE

Acessórios:
Cabos
2 x cabos SATA 6Gb/s
Diversos
1 x escudo de E/S
1 x pacote de borracha M.2
2 pacotes de parafusos SSD M.2
1 x pacote de parafuso M.2 Key E
Mídia de instalação
1 x DVD de suporte
Documentação
1 x guia do usuário

Sistema operacional:
Windows 11 de 64 bits, Windows 10 de 64 bits
