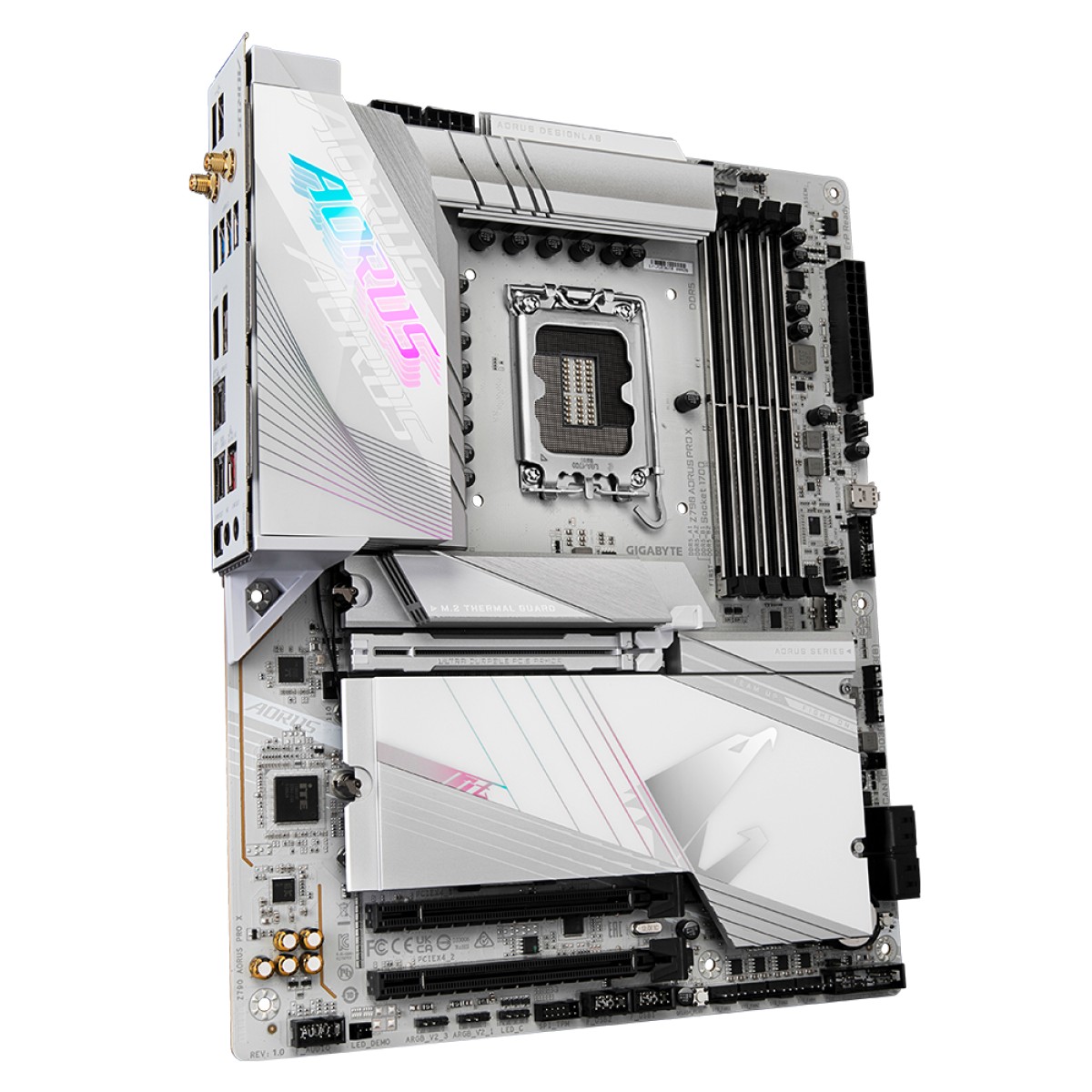

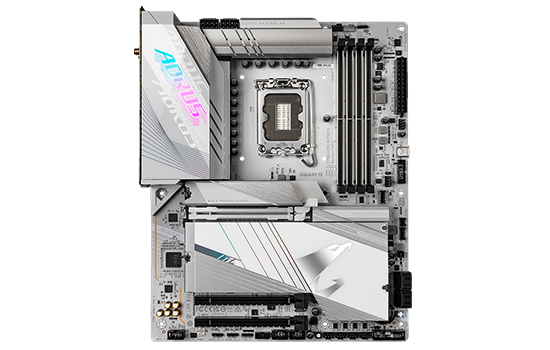

Placa Mãe Gigabyte Z790 AORUS PRO X, Chipset Z790, WIFI, Intel LGA 1700, ATX, DDR5

Marca:
Gigabyte

Modelo:
Z790 AORUS MASTER X

CPU:

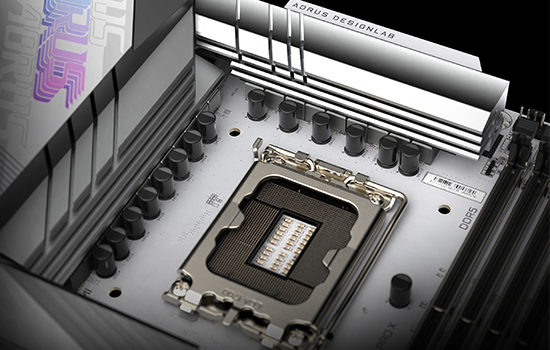

Soquete LGA1700: suporte para processadores Intel® Core™ de 14ª, 13ª e 12ª gerações, Pentium® Gold e Celeron®* O cache L3 varia de acordo
com a CPU

Chipset:
Chipset Intel® Z790 Express

Memória:
Suporte para DDR5 8266(OC) / 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000( OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / Módulos de memória de 4000 MT/s
4 soquetes DIMM DDR5 com suporte para até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos Onboard:
Suporte para processador gráfico integrado Intel® HD Graphics:
1 porta USB Type-C®, com suporte para saídas de vídeo USB 3.2 Gen 2 e DisplayPort e resolução máxima de 4096x2304 a 60 Hz
* Suporte para tablets de desenho e 20V@3A de fornecimento de energia.
* Suporte para versão DisplayPort 1.2 e HDR.

- 1 porta USB Type-C®, com suporte para saídas de vídeo USB 2.0 e DisplayPort e resolução máxima de 1920x1080 a 30 Hz
- 1 porta HDMI, com suporte para resolução máxima de 4096x2160 a 60 Hz
* Suporte para versão HDMI 2.0 e HDCP 2.3.

(As especificações gráficas podem variar dependendo do suporte da CPU ou da placa gráfica.)

Áudio:
CODEC Realtek® ALC1220-VB
*O conector de saída de linha do painel traseiro suporta áudio DSD.

Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

Suporte para saída S/PDIF

LAN:
Chip LAN Realtek® 5GbE (5 Gbps/2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
MediaTek Wi-Fi 7 MT7927, RZ738 (para PCB rev. 1.0)
- 802.11a, b, g, n, ac, ax, be, suportando bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para 11be 320MHz sem fio padrão

Intel® Wi-Fi 7 BE200 (para PCB rev. 1.1)
- 802.11a, b, g, n, ac, ax, be, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para wireless 11be 320 MHz padrão

Qualcomm® Wi-Fi 7 QCNCM865 (para PCB rev. 1.2)
- 802.11a, b, g, n, ac, ax, be, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para wireless 11be 320 MHz padrão
(a taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Observação:
os recursos do Wi-Fi 7 exigem que o Windows 11 SV3 funcione corretamente. (Não há driver de suporte para Windows 10)
A disponibilidade dos canais Wi-Fi 7 na banda de 6 GHz depende das regulamentações de cada país.

Slots de Expansão:
CPU:
- 1 x slot PCI Express x16, suportando PCIe 5.0 e rodando em x16 (PCIEX16)
* O slot PCIEX16 compartilha largura de banda com os conectores M2C_CPU.

O slot PCIEX16 opera no modo x8 quando um dispositivo é instalado no conector M2C_CPU.
* Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:
- 1 x slot PCI Express x16, com suporte para PCIe 4.0 e rodando em x4 (PCIEX4_1)
- 1 x slot PCI Express x16, com suporte para PCIe 3.0 e rodando em x4 (PCIEX4_2)

Interface de armazenamento:
CPU:
- 1 x conector M.2 (soquete 3, chave M, tipo 25110/2580 PCIe 5.0 x4/x2 suporte SSD) (M2C_CPU)
- 1 x conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 SSD) (M2A_CPU)
Chipset:
- 1 x conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 suporte SSD) (M2Q_SB)
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 SATA e PCIe 4.0 x4/x2) (M2M_SB)
- 4 x Conectores SATA 6 Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe Suporte a
RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
Chipset:
- 2 portas USB Type-C®, com suporte para USB 3.2 Gen 2x2 (1 porta no painel traseiro, 1 porta disponível através do conector USB interno)
- 1 porta USB Type-C® no painel traseiro, com Suporte USB 3.2 Gen 2
- 1 x porta USB Type-C® integrada, com suporte USB 2.0
- 2 x portas USB 3.2 Gen 2 Type-A (vermelhas) no painel traseiro
- 2 x portas USB 3.2 Gen 1 disponíveis através do interno Conector USB
- 2 x portas USB 2.0/1.1 no painel traseiro
Chipset+Hub USB 3.2 Gen 1:
- 4 x portas USB 3.2 Gen 1 no painel traseiro
Chipset+Hub USB 2.0:
- 4 x portas USB 2.0/1.1 disponíveis através os conectores USB internos

Conectores Internos I/O:
1 x conector de alimentação principal ATX de 24 pinos
2 x conectores de alimentação ATX 12V de 8 pinos
1 x cabeçote de ventilador de CPU
1 x cabeçote de ventilador de CPU/bomba de resfriamento de água
4 x cabeçotes de ventilador de sistema
2 x cabeçotes de ventilador de sistema/bomba de resfriamento de água
3 x RGB endereçável Conectores de faixa de LED Gen2
1 x conector de faixa de LED RGB
5 x soquete M.2 3 conectores
4 x conectores SATA 6 Gb/s
1 x conector do painel frontal
1 x conector de áudio do painel frontal
1 x conector USB Type-C®, com USB 3.2 Gen 2x2 suporte
1 x porta USB Type-C® (DisplayPort), com suporte para USB 2.0
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x conector de detecção de ruído
2 x conectores de placa adicional Thunderbolt™
1 x Trusted Platform Module cabeçalho (apenas para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2)
1 x botão Q-Flash Plus
1 x botão de reinicialização
1 x jumper de reinicialização
2 x conectores do sensor de temperatura
1 x Limpar jumper CMOS

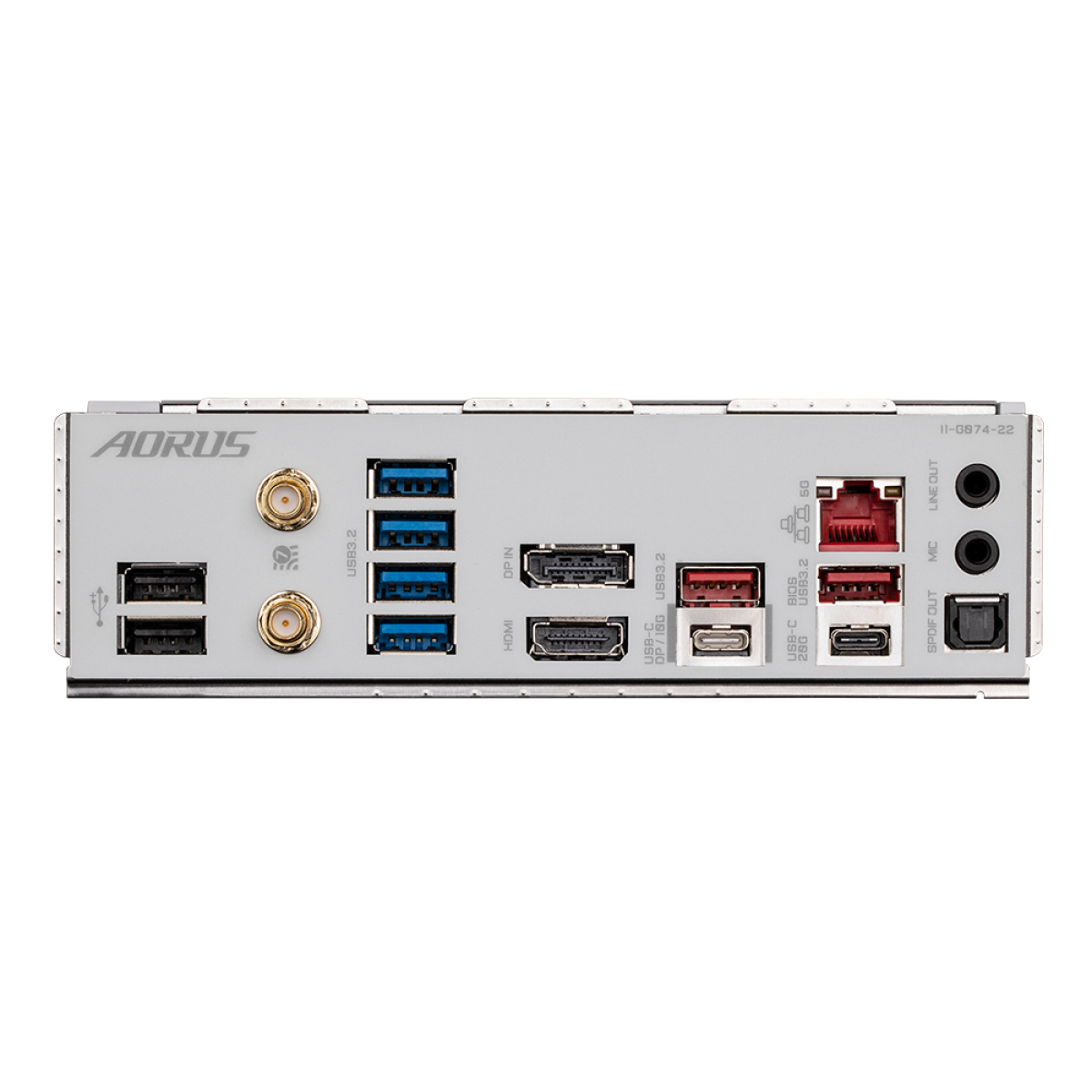

Conectores Painel Traseiro:
2 x portas USB 2.0/1.1
2 x conectores de antena SMA (2T2R)
4 x portas USB 3.2 Gen 1
1 x porta DisplayPort In
1 x porta HDMI
2 x portas USB 3.2 Gen 2 Type-A (vermelhas)
1 x USB Type-C ®, com suporte para USB 3.2 Gen 2x2
1 x porta USB Type-C® (DisplayPort), com suporte para USB 3.2 Gen 2
1 x porta RJ-45
1 x conector de saída óptica S/PDIF
2 x tomadas de áudio

Controlador E/S:
Chip controlador de E/S iTE

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

Detecção de ruído

BIOS:
1 flash de 256 Mbits
Uso de BIOS UEFI AMI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q Flash
Suporte para Q-Flash Plus
Suporte para backup inteligente

Fator de forma:
Fator de forma ATX; 30,5 cm x 24,4 cm
