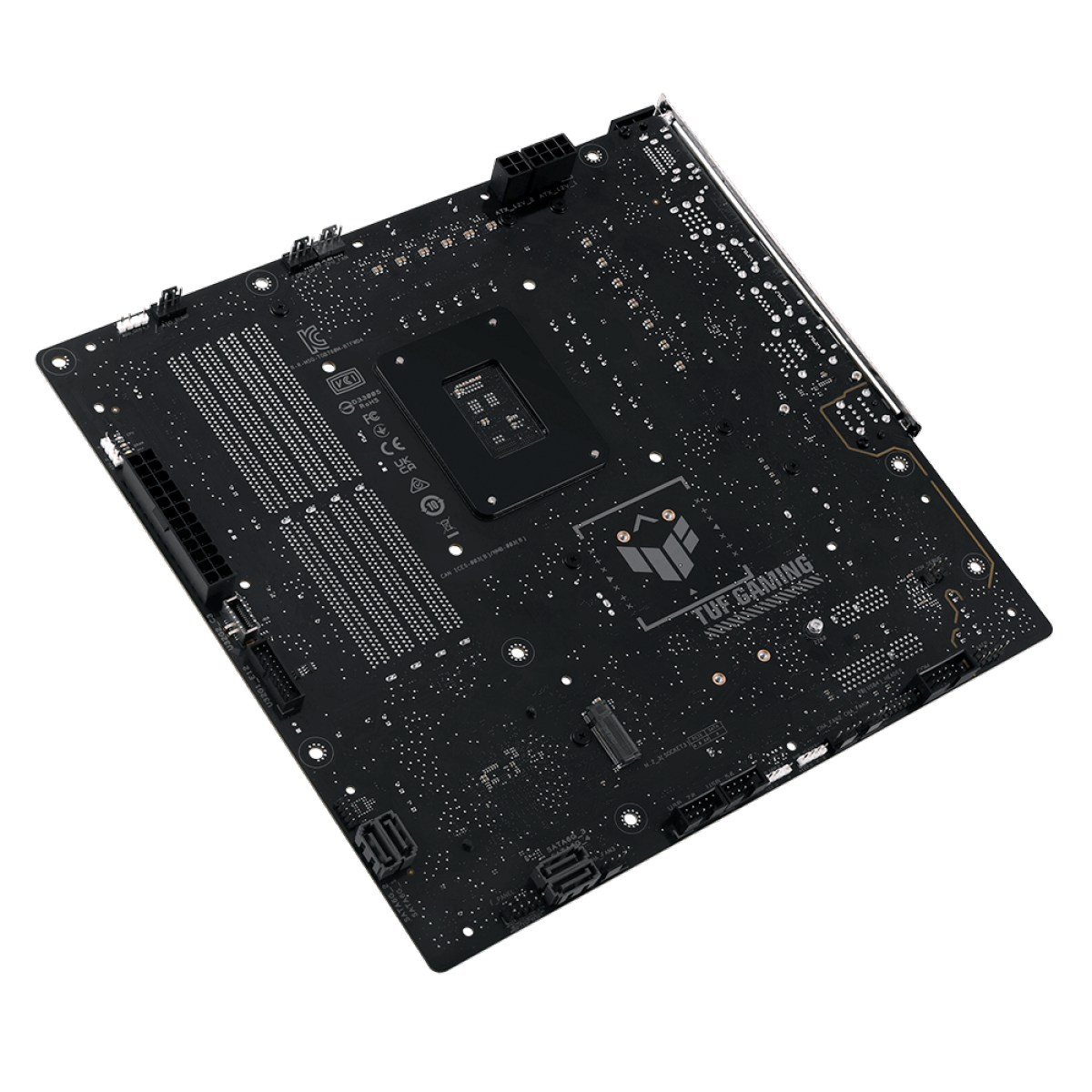

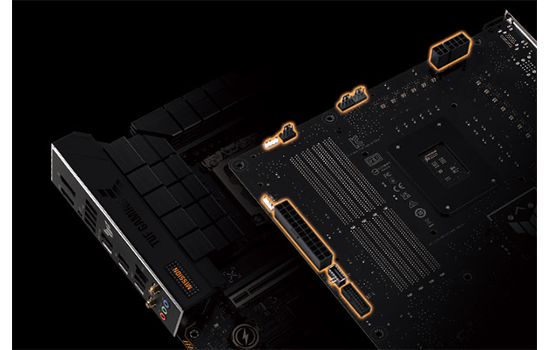

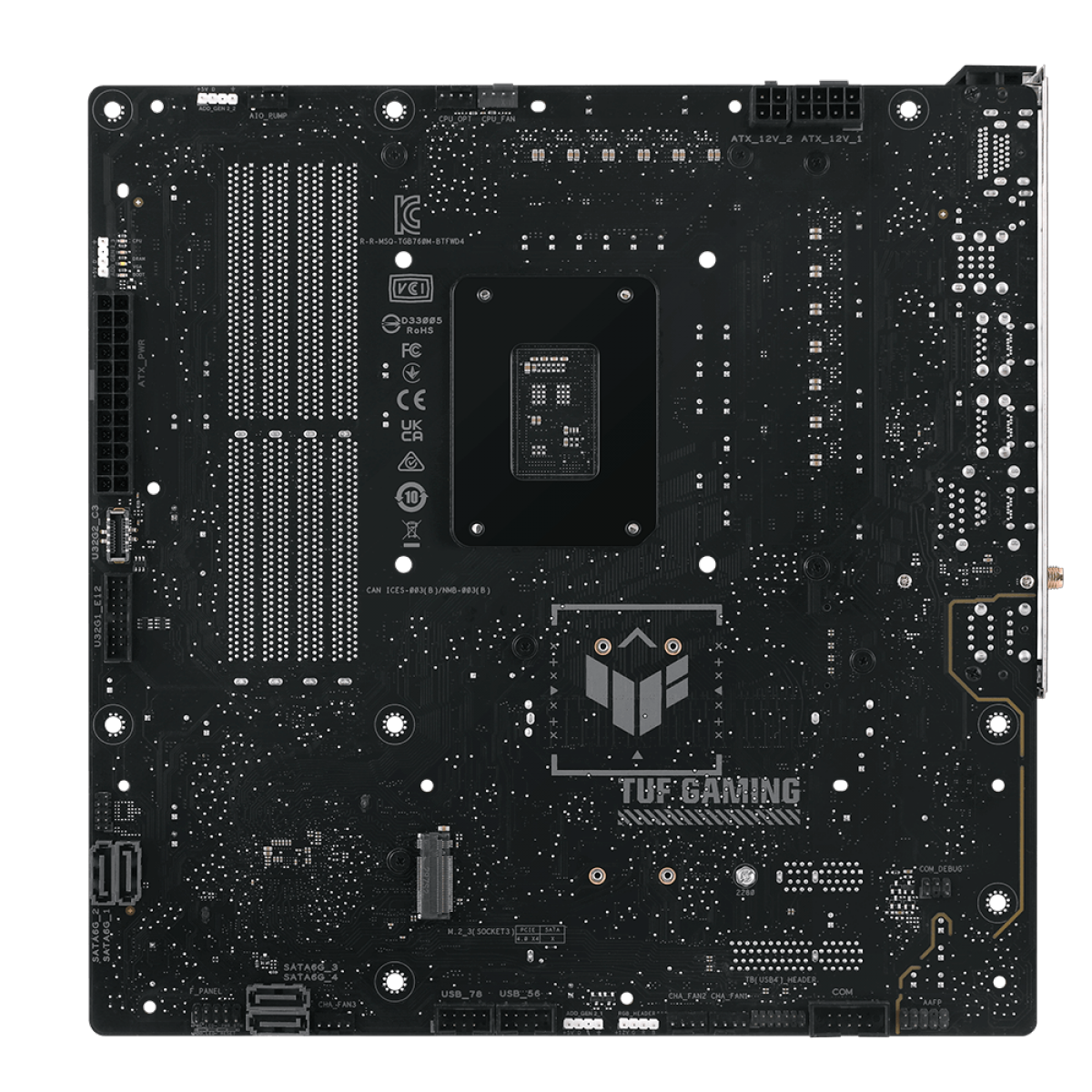

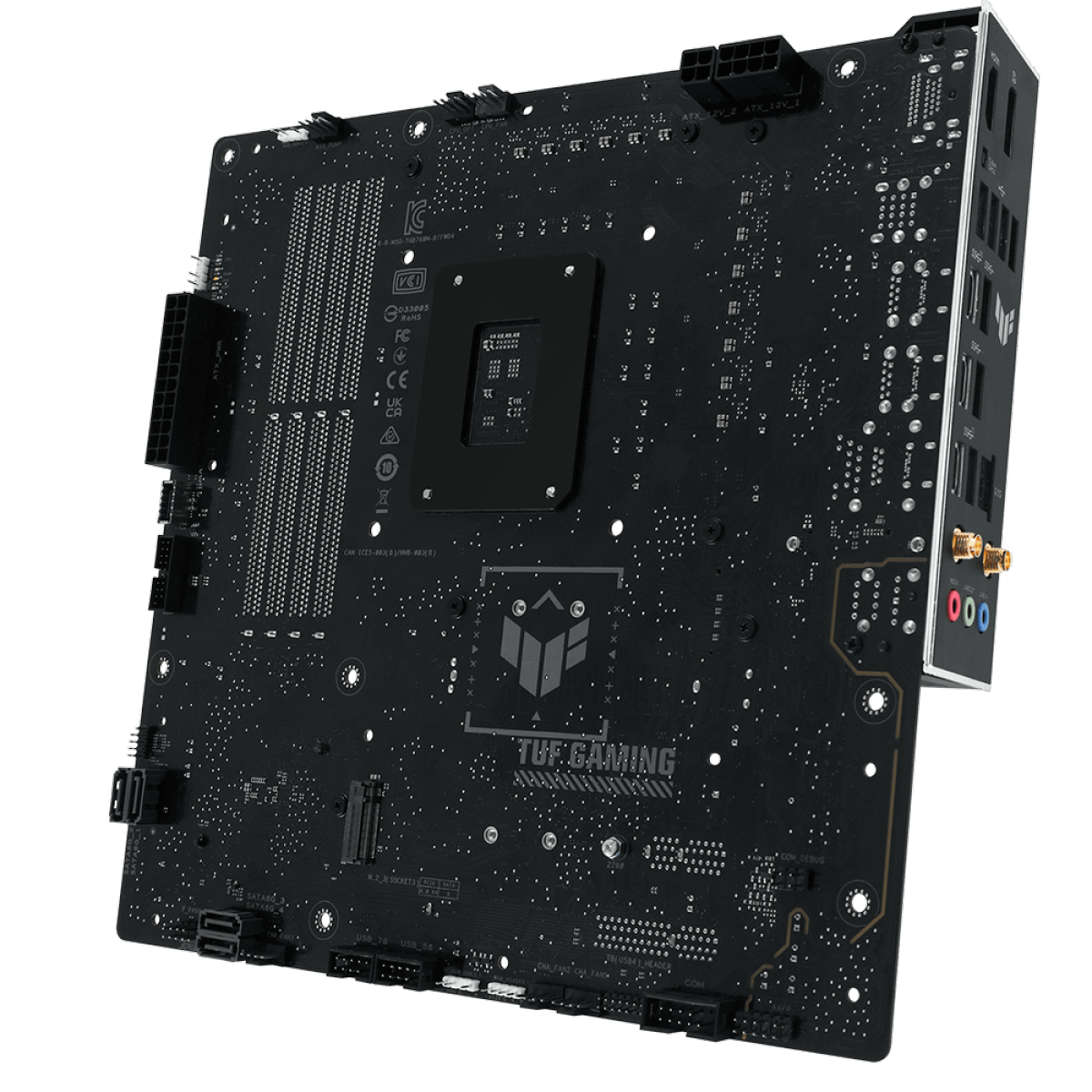

ESTA PLACA-MÃE É COMPATÍVEL COM MODELOS DE GABINETE ESPECÍFICOS.
Marca:
Asus
Modelo:

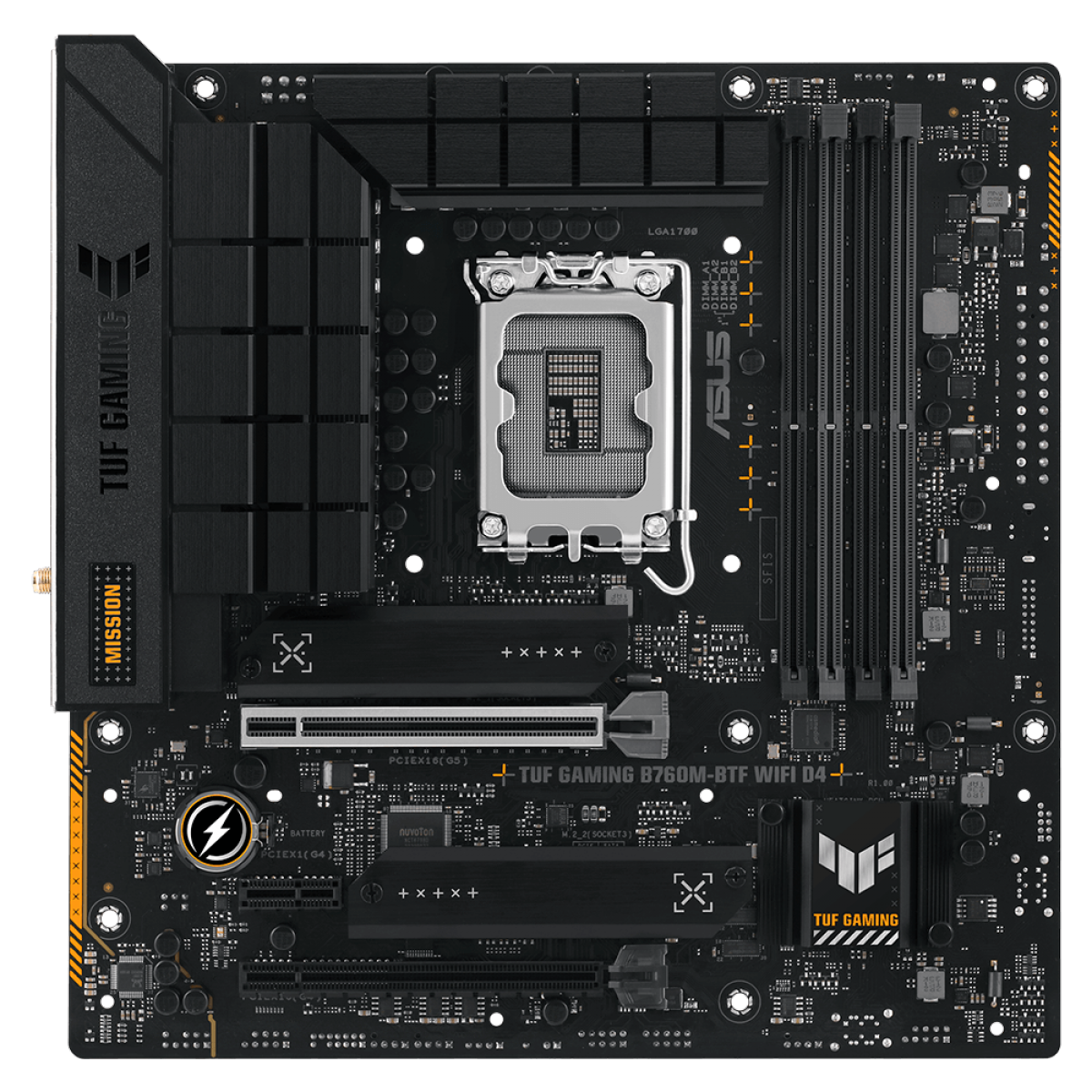

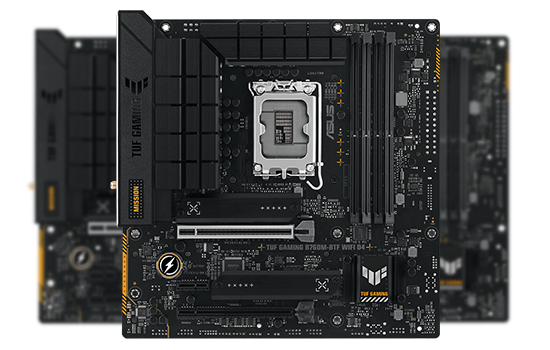

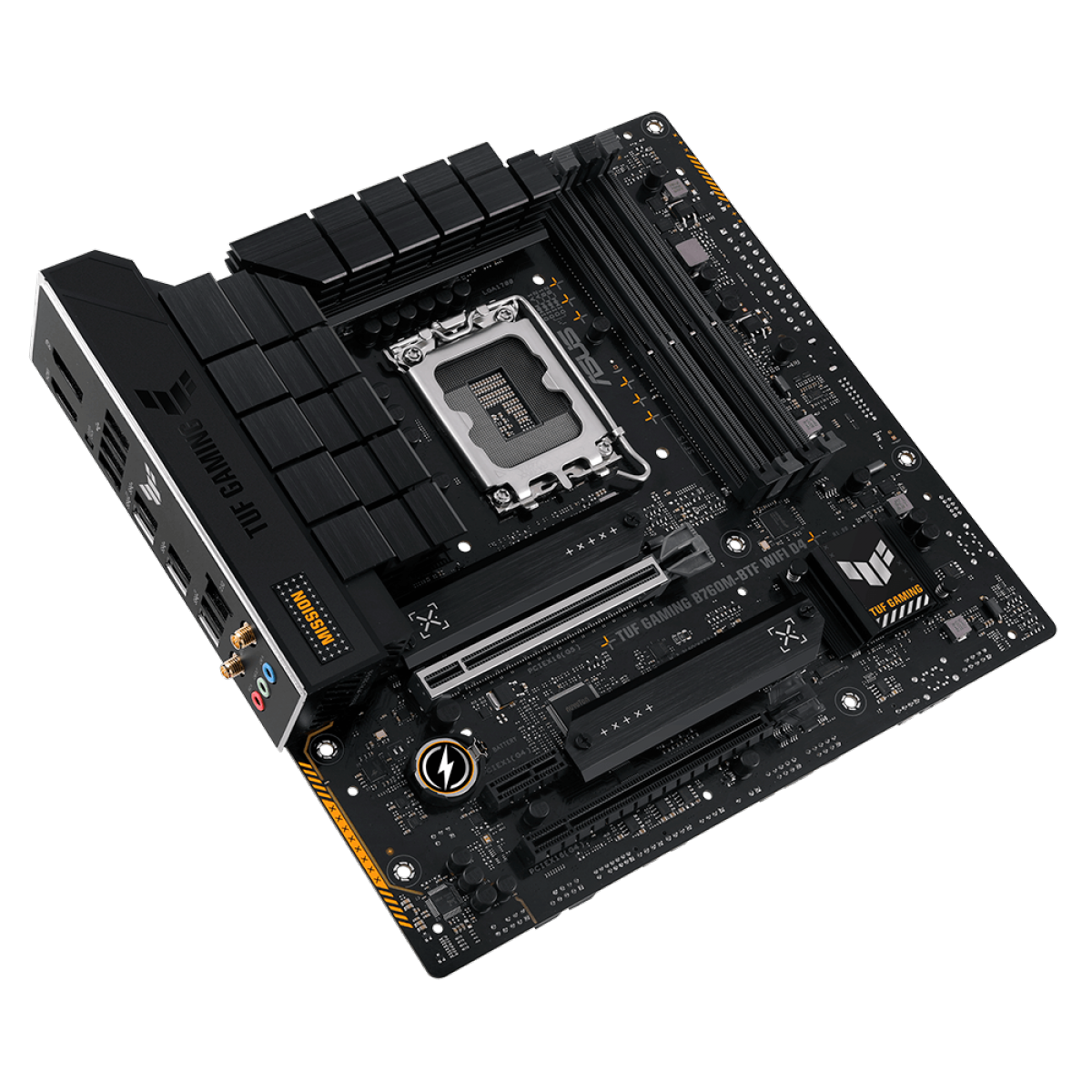

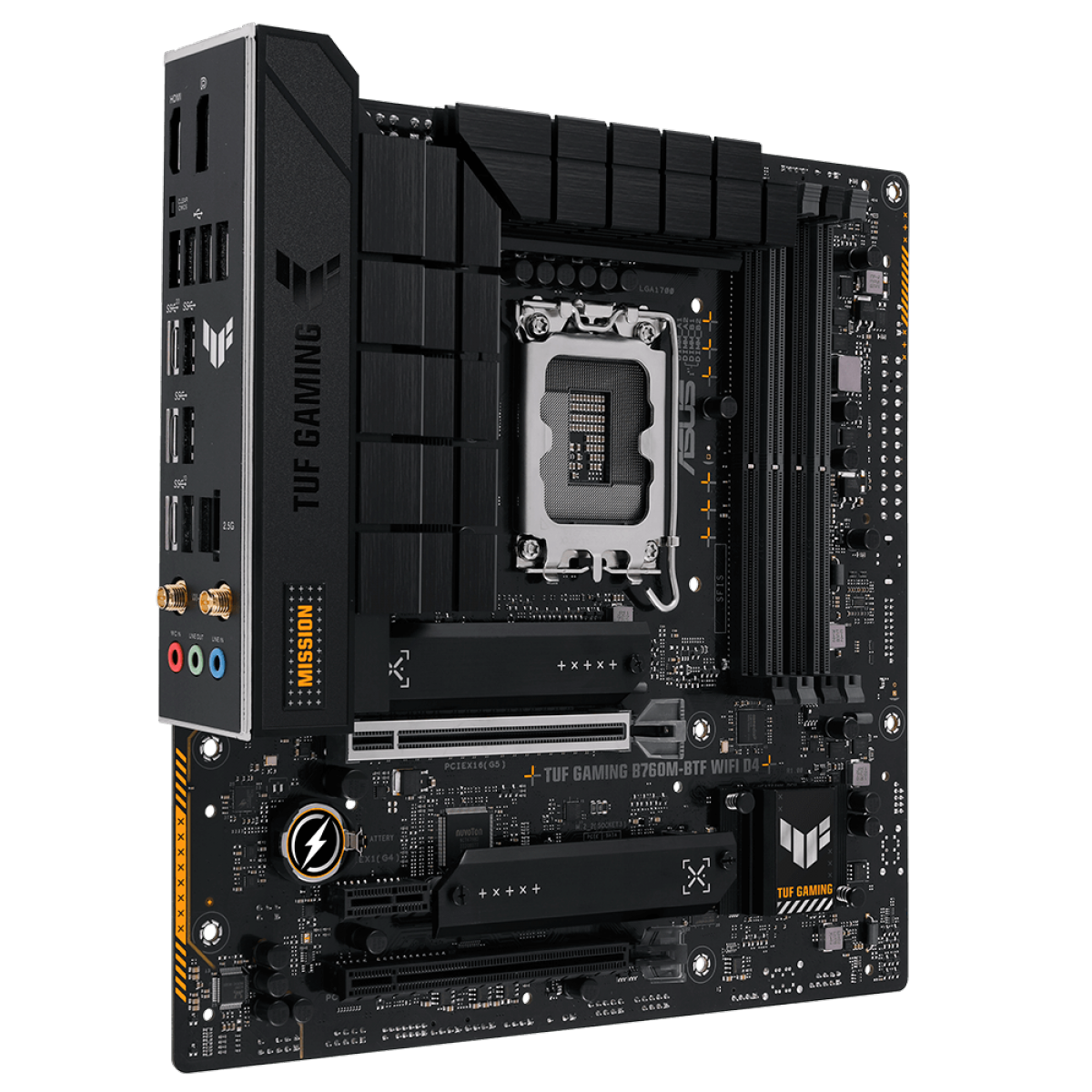

TUF GAMING B760M-BTF WIFI D4
CPU:
Intel® Socket LGA1700 para processadores Intel® Core de 13ª geração e Intel® Core de 12ª geração, Pentium Gold e Celeron* Suporta tecnologia Intel Turbo Boost 2.0 e
tecnologia Intel Turbo Boost Max 3.0**
* Consulte www.asus .com para lista de suporte de CPU.
** O suporte da tecnologia Intel® Turbo Boost Max 3.0 depende dos tipos de CPU.
Chipset:
Chipset Intel B760
Memória:
4 x DIMM, máx. 128 GB, DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600( OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Memória não ECC e sem buffer* Arquitetura de
memória de canal duplo
compatível com Intel ® Extreme Memory Profile (XMP)
OptiMem II
* Os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM variam dependendo da configuração da CPU e da memória. Para obter mais informações, consulte a lista de suporte de CPU/memória na guia Suporte do site de informações do produto ou visite https://www.asus.com/support/.
Gráficos:
1 x DisplayPort** 1 x porta
HDMI TM
*** * As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.
** Suporta máx. 4K@60Hz conforme especificado em DisplayPort 1.4.
*** Suporta 4K@60Hz conforme especificado em HDMI 2.1.
Slots de expansão:
Processadores Intel de 13ª e 12ª geração
1 x slot PCIe 5.0 x16 Chipset
Intel B760
1 x slot PCIe 4.0 x16 (suporta o modo x4)
1 x slot PCIe 4.0 x1
- Para garantir a compatibilidade do dispositivo instalado, consulte https:// www.asus.com/support/ para obter a lista de periféricos suportados.
Armazenamento:
Total suporta 3 slots M.2 e 4 portas SATA 6 Gb/s* Processadores
Intel de 13ª e 12ª geração
slot M.2_1 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4) Chipset
Intel ® B760
Slot M.2_2 (Key M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
Slot M.2_3 (Key M), somente tipo 2280 (suporta modo PCIe 4.0 x4)**
4 portas SATA 6 Gb/s
* A tecnologia de armazenamento Intel® Rapid suporta SATA RAID 0/1/5/10.
** O slot M.2_3 compartilha largura de banda com o slot PCIEX16(G4). Quando o slot M.2_3 for instalado em um dispositivo, o slot PCIEX16(G4) será desabilitado.
Ethernet:
1 x Ethernet Realtek 2,5 Gb
Sem fio e Bluetooth:
Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Suporta banda de frequência de 2,4/5 GHz
Bluetooth ® v5.2*
*A versão do Bluetooth pode variar, consulte o módulo Wi-Fi site do fabricante para obter as especificações mais recentes.
USB:
USB traseiro (total de 10 portas)
1 x porta USB 3.2 Gen 2x2 (1 x USB Type-C) 2
x portas USB 3.2 Gen 2 (1 x Type-A + 1 x USB Type-C) 3
x USB 3.2 Gen 2 1 porta (2 x Tipo A + 1 x USB Type-C )
4 x portas USB 2.0 (4 x Tipo A)
USB frontal (total de 7 portas)
1 x conector USB 3.2 Gen 2 (suporta USB Type-C)
1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
* Porta U32G1_E1, porta U32G1_E2, porta U32G1_E3 e porta U32G1_E4 compartilham a largura de banda.
** Porta USB_E5, porta USB_E6, porta USB_E7 e porta USB_E8 compartilham a largura de banda.
Áudio:
Realtek 7.1 Surround Sound CODEC de áudio de alta definição*
- Suporta: detecção de Jack, Multi-streaming, retarefa de Jack no painel frontal
- Suporta reprodução de até 24 bits/192 kHz
Recursos de áudio
- Blindagem de áudio
- Camadas de PCB de áudio dedicadas
* Um chassi com é necessário um módulo de áudio HD no painel frontal para suportar a saída de áudio 7.1 Surround Sound.

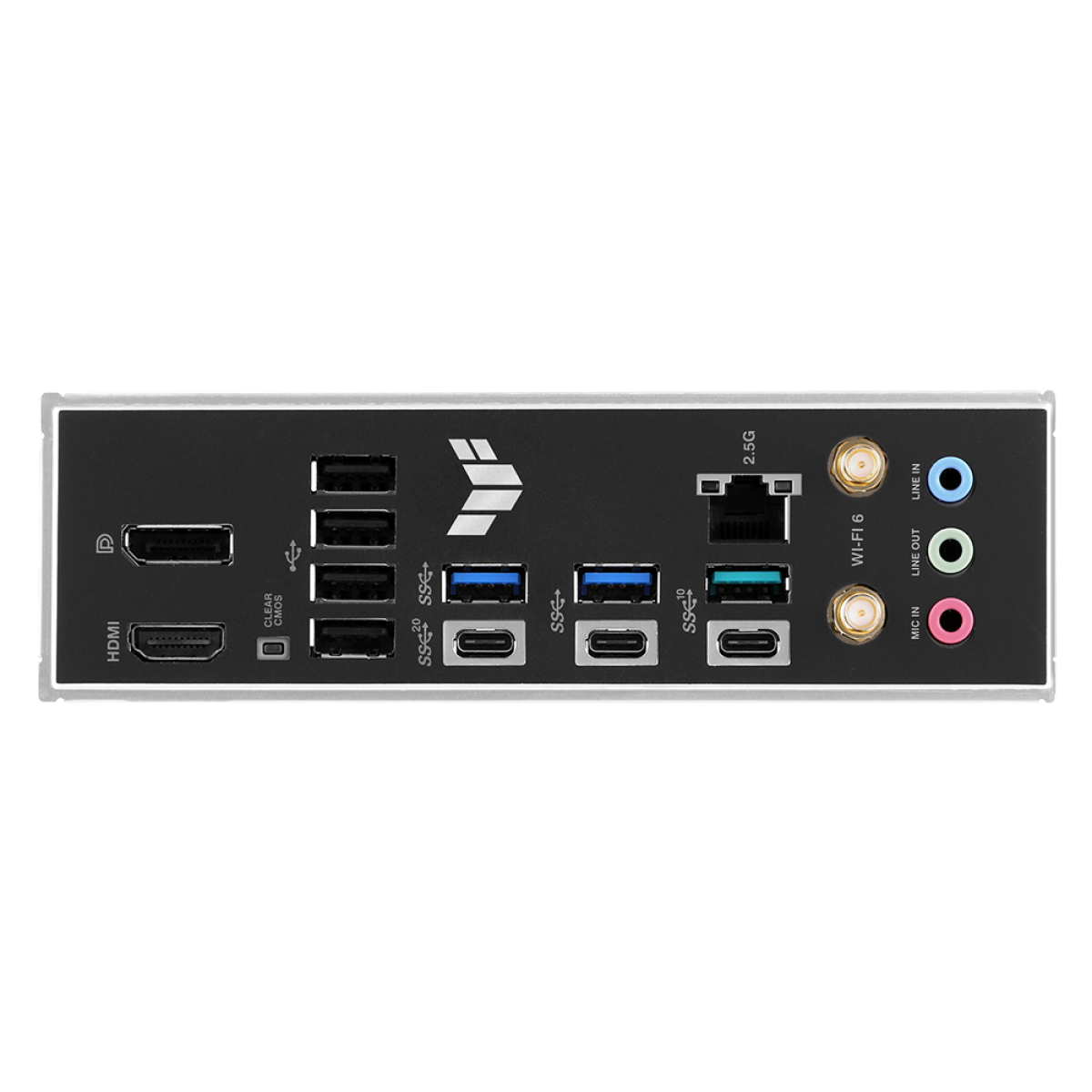

Portas de E/S do painel traseiro:
1 x porta USB 3.2 Gen 2x2 (1 x USB Type-C )
2 x portas USB 3.2 Gen 2 (1 x Type-A, 1 x USB Type-C )
3 x portas USB 3.2 Gen 1 (2 x Type-C ® ) A, 1 x USB Type-C )
4 x portas USB 2.0 (4 x Tipo-A)
1 x DisplayPort
1 x porta HDMI TM
1 x Módulo Wi-Fi
1 x porta Ethernet Realtek 2,5 Gb
3 x conectores de áudio
1 x Clear Botão CMOS
Conectores internos de E/S:
Relacionado a ventilador e resfriamento
1 x Conector de ventilador de CPU de 4 pinos
1 x Conector de ventilador OPT de CPU de
4 pinos 1 x Conector de bomba AIO de 4
pinos 3 x Conectores de ventilador de chassi de 4 pinos
Relacionado à alimentação
1 x Conector de alimentação principal de 24 pinos
1 x 8 -pino conector de alimentação +12V
1 x conector de alimentação de 4 pinos +12V
Relacionado ao armazenamento
3 x slots M.2 (chave M)
4 x portas SATA 6Gb/s
USB
1 x conector USB 3.2 Gen 2 (suporta USB Type-C )
1 x cabeçalho USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 x suporte para cabeçalhos USB 2.0 4 portas USB 2.0 adicionais
Diversos
3 x cabeçalhos endereçáveis Gen 2
1 x cabeçalho Aura RGB
1 x cabeçalho de porta COM
1 x cabeçalho de áudio do painel frontal ( AAFP)
1 x conector do painel do sistema de 10-1 pinos 1 x conector
Thunderbolt (USB4 )
Características especiais:
PROTEÇÃO ASUS TUF
- DIGI+ VRM (- Design de energia digital com DrMOS)
- Protetores ESD
- TUF LANGuard
- Proteção contra sobretensão
- SafeSlot Core+
- E/S traseira em aço inoxidável
ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], Boot Device [amarelo verde])
- Q-Slot
ASUS Thermal Solution
- Dissipadores de calor M.2
- Design de dissipador de calor VRM
ASUS EZ DIY
- Botão Clear CMOS
- Protetor de alavanca de soquete de CPU
- ProCool
- Blindagem de E/S pré-montada
- SafeDIMM
Aura Sync
- Conector Aura RGB
- Conectores endereçáveis Gen 2
Recursos de software:
Software exclusivo ASUS
Armory Crate
- Aura Creator
- Aura Sync
- FAN Xpert 2+
- Economia de energia
- Cancelamento de ruído AI bidirecional
AI Suite 3
- DIGI+ VRM
- PC Cleaner
TUF GAMING CPU-Z
DTS Processamento de áudio
MyASUS
Norton 360 para jogadores (60 Dias de avaliação gratuita)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
BIOS:
ROM Flash de 128 Mb, BIOS UEFI AMI
Acessórios:
Cabos
2 x cabos SATA 6 Gb/s
Diversos
1 x antena móvel ASUS Wi-Fi
1 x adesivo TUF Gaming
1 x pacote de borracha M.2
1 x pacote de parafuso para SSD M.2
Documentação
1 x guia do usuário
