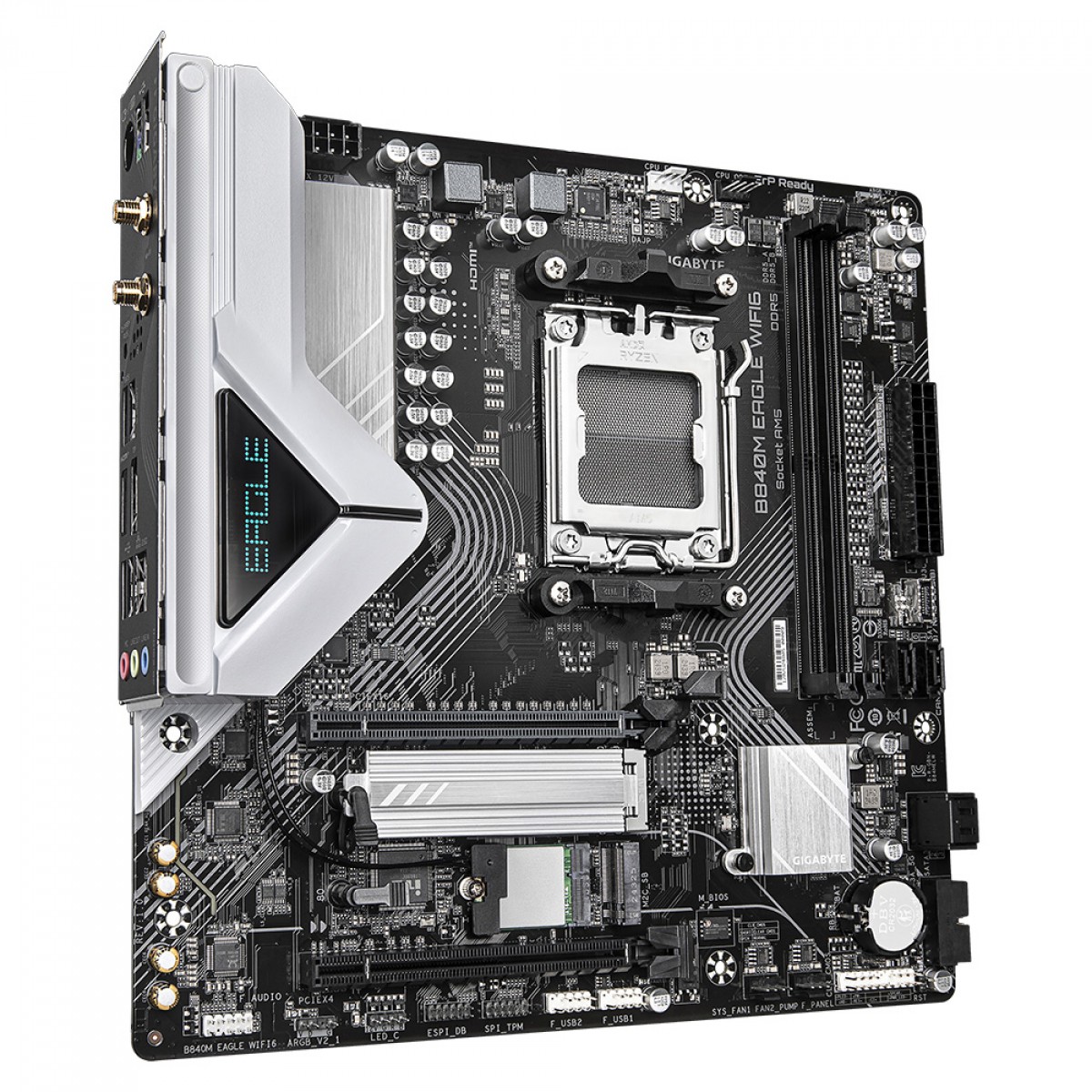

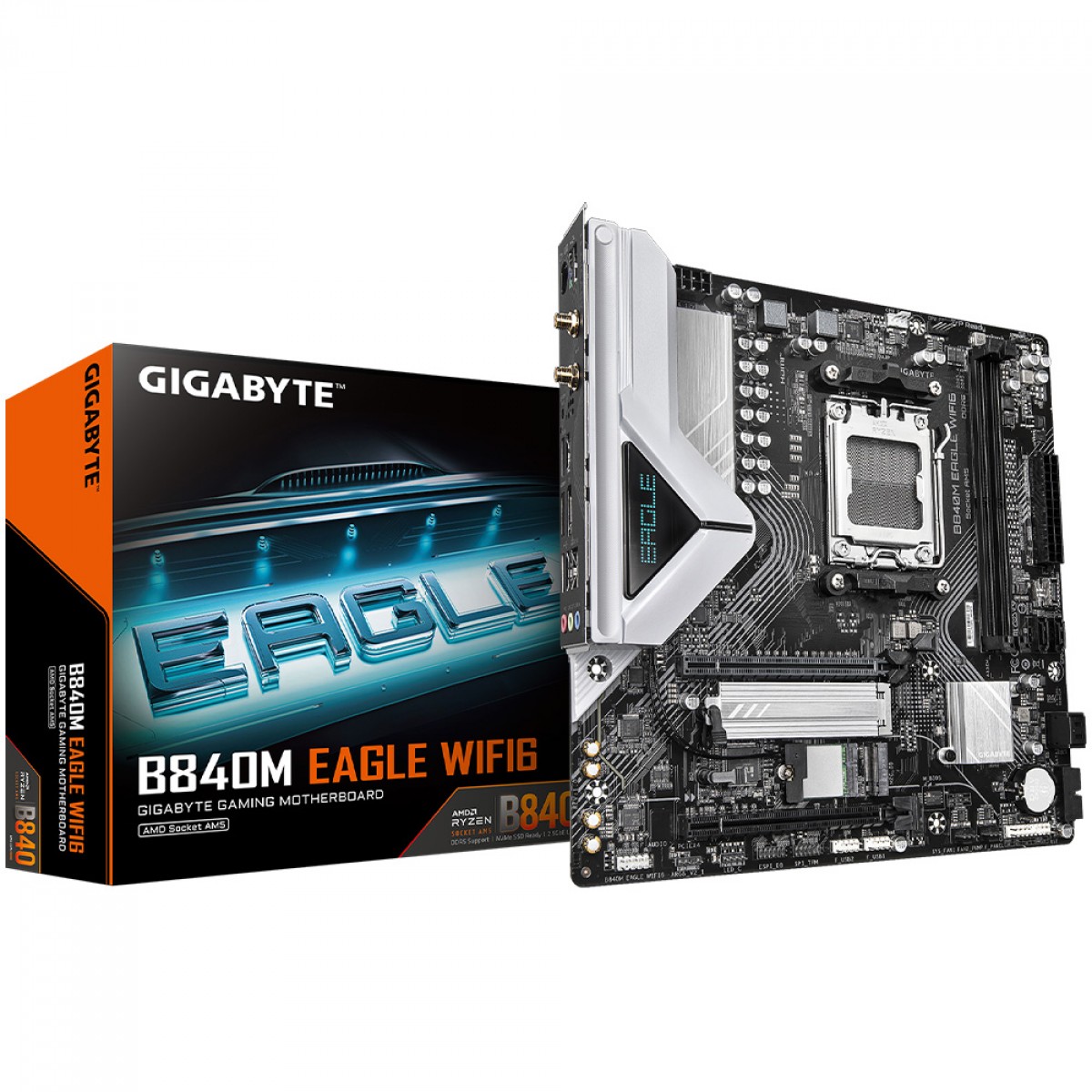

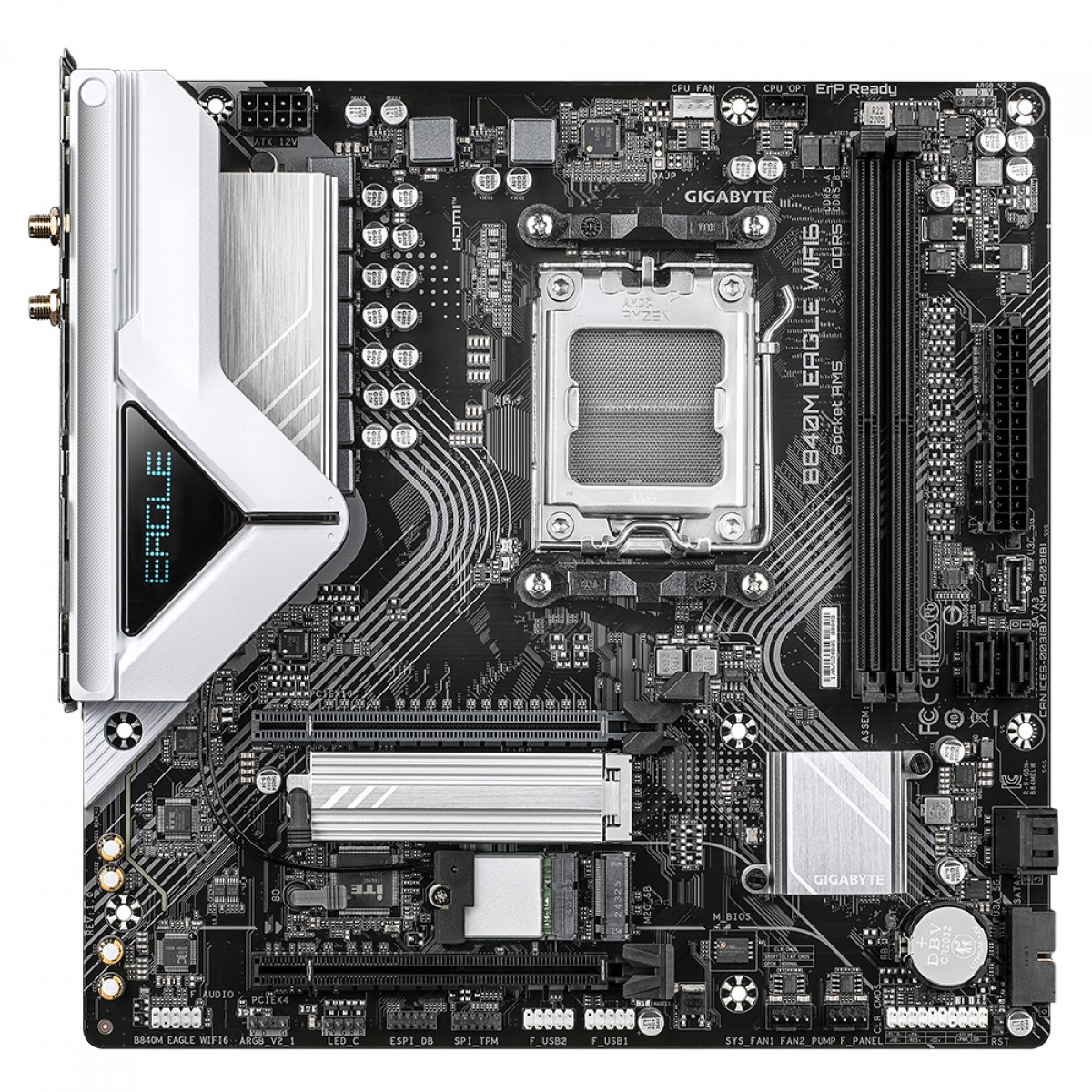

Placa Mãe Gigabyte B840M Eagle WIFI6, Chipset B840, AMD AM5, MATX, DDR5

Marca:
Gigabyte

Modelo:
B840M EAGLE WIFI6

CPU:
AMD Socket AM5, suporte para:
Processadores AMD Ryzen™ série 9000/
Processadores AMD Ryzen™ série 8000/
Processadores AMD Ryzen™ série 7000
(Acesse o site da GIGABYTE para ver a lista mais recente de CPUs suportadas.)

Chipset:
AMD B840

Memória:
Suporte para módulos de memória DDR5 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s.
2 soquetes DDR5 DIMM com suporte para até 128 GB (capacidade de 64 GB para DIMM único) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer não ECC
Suporte para módulos de memória AMD EXtended Profiles for Overclocking (AMD EXPO™) e Extreme Memory Profile (XMP) (A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" no site da GIGABYTE para obter mais informações.)

Gráficos integrados:
Processador gráfico integrado com suporte a gráficos AMD Radeon™:
- 1 x DisplayPort, suportando uma resolução máxima de 3840x2160 a 144 Hz
* Suporte para DisplayPort versão 1.4 e HDR.
- 1 porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
* Suporte para a versão HDMI 2.1, HDCP 2.3 e HDR.
** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

LAN:
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
Realtek® Wi-Fi 6 RTL8851BE
- WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5 GHz
- BLUETOOTH 5.3
- Suporte para o padrão sem fio 11ax 80 MHz
(a taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão:
1 slot PCI Express x16 (PCIEX16), integrado na CPU:
Os processadores AMD Ryzen™ série 9000/7000 suportam o modo PCIe 4.0 x16
Os processadores AMD Ryzen™ série 8000-Phoenix 1 suportam o modo PCIe 4.0 x8
Os processadores AMD Ryzen™ série 8000-Phoenix 2 suportam o modo PCIe 4.0 x4
* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.
Chipset:
- 1 slot PCI Express x16, com suporte a PCIe 3.0 e execução a x4 (PCIEX4)

Interface de armazenamento:
1 x conector M.2 (M2A_CPU), integrado na CPU, com suporte para SSDs Socket 3, chave M, tipo 2580/2280:
Os processadores AMD Ryzen™ série 9000/7000 oferecem suporte a SSDs PCIe 4.0 x4/x2
Os processadores AMD Ryzen™ série 8000-Phoenix 1 oferecem suporte a SSDs PCIe 4.0 x4/x2
Os processadores AMD Ryzen™ série 8000-Phoenix 2 oferecem suporte a SSDs PCIe 4.0 x4/x2
1 x conector M.2 (M2C_SB), integrado no chipset, com suporte para SSDs Socket 3, chave M, tipo 2280 PCIe 3.0 x2
4 x conectores SATA de 6 Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe
* RAID 5 está disponível apenas em processadores AMD Ryzen™ série 9000.
Suporte RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA

USB:
CPU:
- 2 portas USB 3.2 Gen 1 no painel traseiro
CPU+Hub USB 2.0:
- 4 portas USB 2.0/1.1 no painel traseiro
Chipset:
- 1 porta USB Tipo C® com suporte a USB 3.2 Gen 1, disponível através do conector USB interno
- 2 portas USB 3.2 Gen 1 disponíveis através dos conectores USB internos
- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores de E/S internos:
1 conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX de 12 V de 8 pinos
1 conector de ventoinha da CPU
1 conector de ventoinha da CPU/bomba de resfriamento a água
1 conector de ventoinha do sistema
1 conector de ventoinha do sistema/bomba de resfriamento a água
2 conectores de fita LED RGB Gen2 endereçáveis
​​1 conector de fita LED RGB
2 conectores M.2 Socket 3
4 conectores SATA 6 Gb/s
1 conector do painel frontal
1 conector de áudio do painel frontal
1 conector USB Tipo C®, com suporte a USB 3.2 Gen 1
1 conector USB 3.2 Gen 1
2 conectores USB 2.0/1.1
1 conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 jumper de reinicialização 1
jumper de limpeza do CMOS

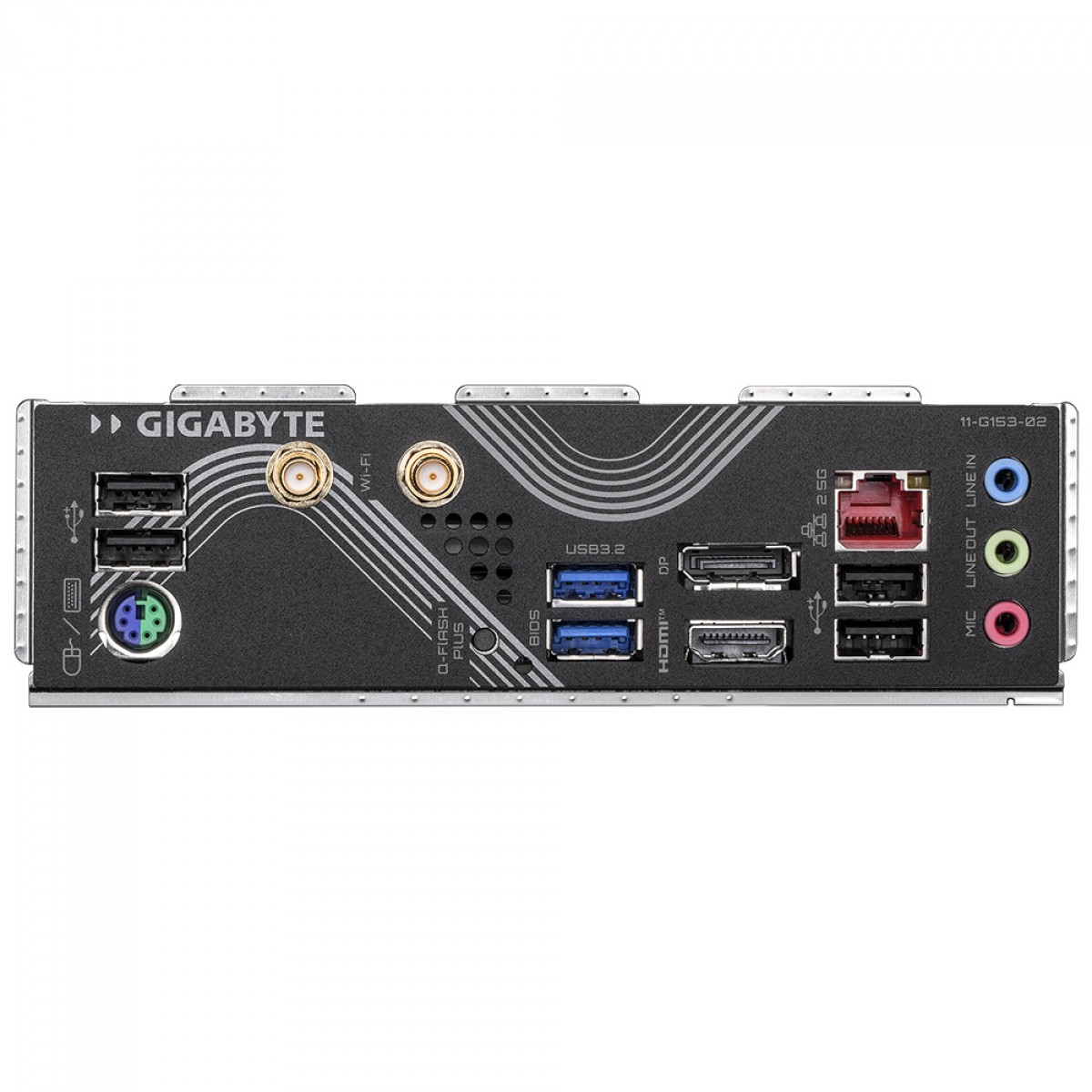

Conectores do painel traseiro:
1 porta PS/2 para teclado/mouse
4 portas USB 2.0/1.1
1 DisplayPort (Observação)
1 porta HDMI (Observação)
1 botão Q-Flash Plus
2 portas USB 3.2 Gen 1
1 porta RJ-45
2 conectores de antena SMA (2T2R)
3 conectores de áudio
(Observação) O suporte real pode variar de acordo com a CPU.

Controlador de E/S:
Chip controlador de E/S iTE®

Monitoramento de H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* A compatibilidade da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS:
1 x 256 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus
Suporte para Smart Backup

Software empacotado:
Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)

Sistema operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
