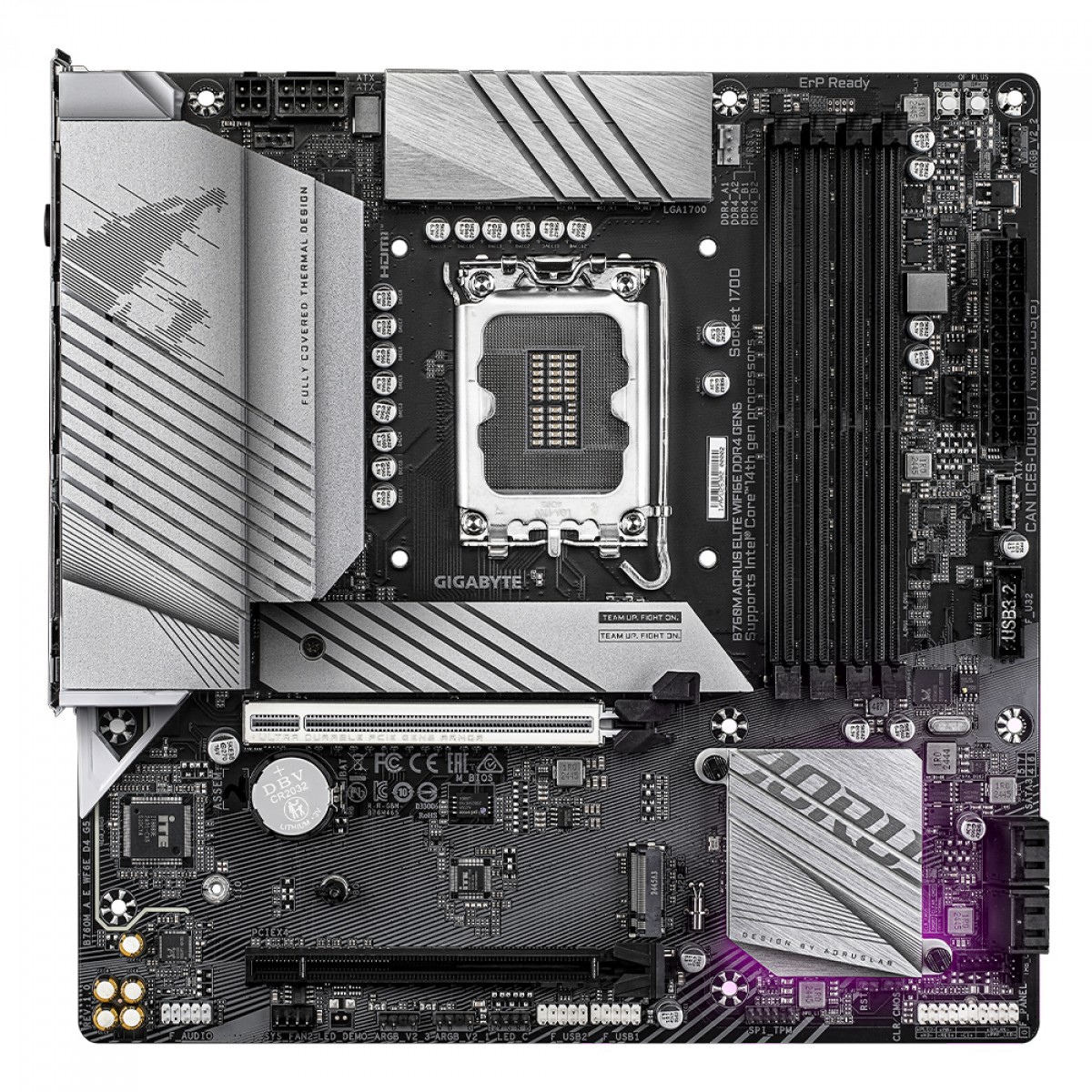

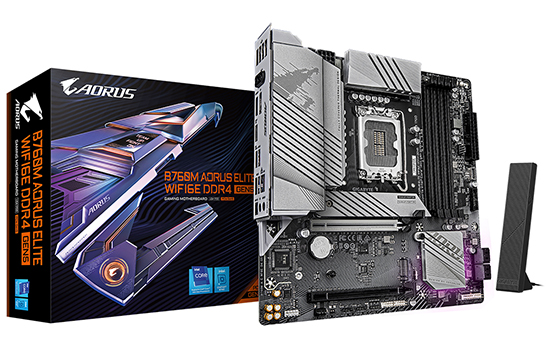

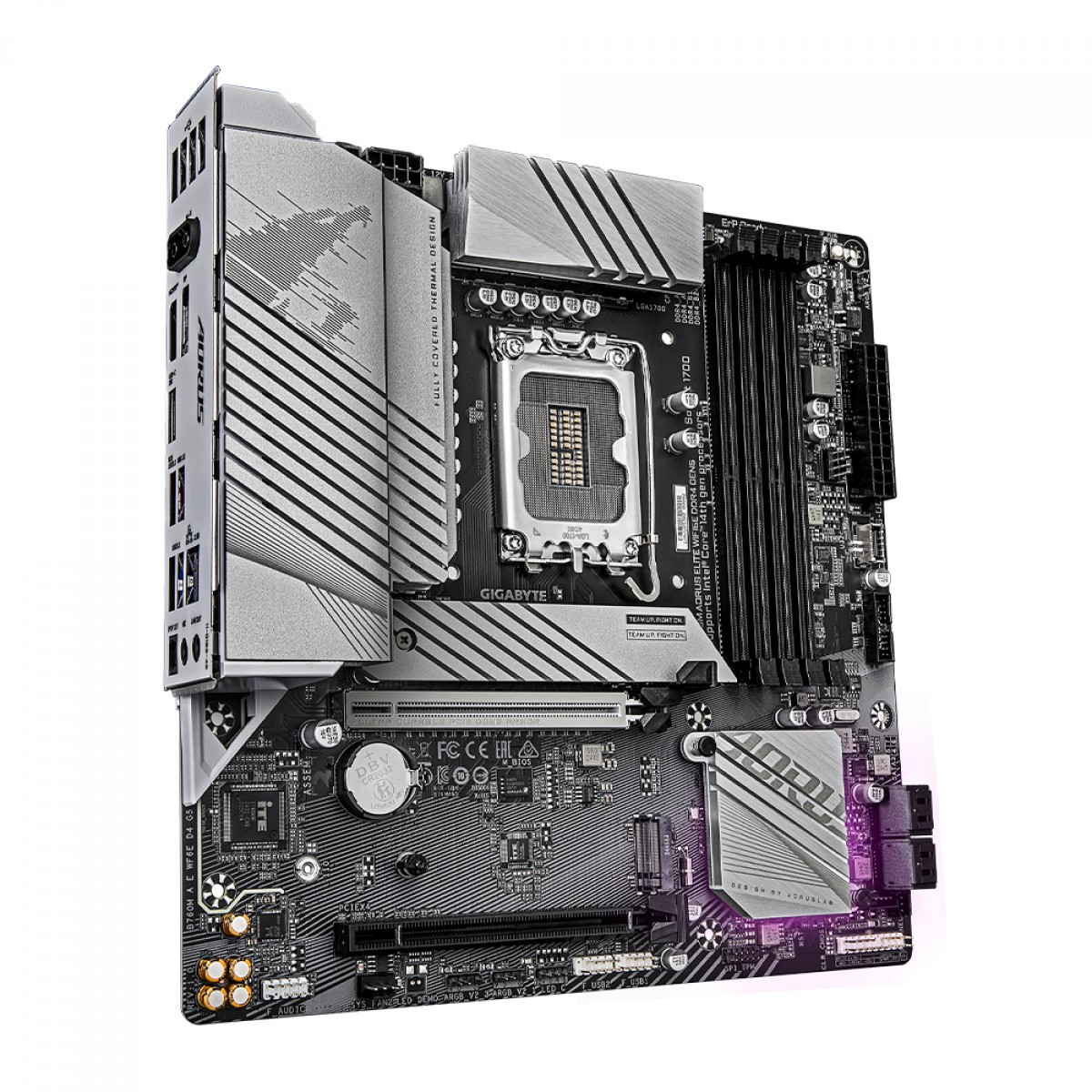

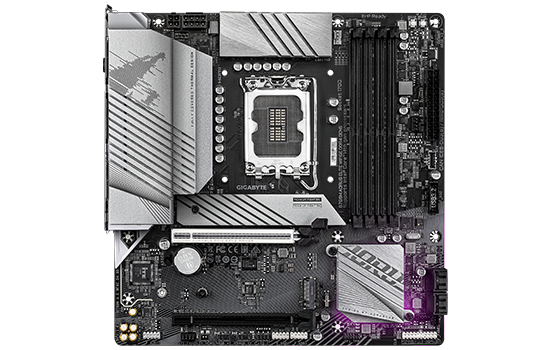

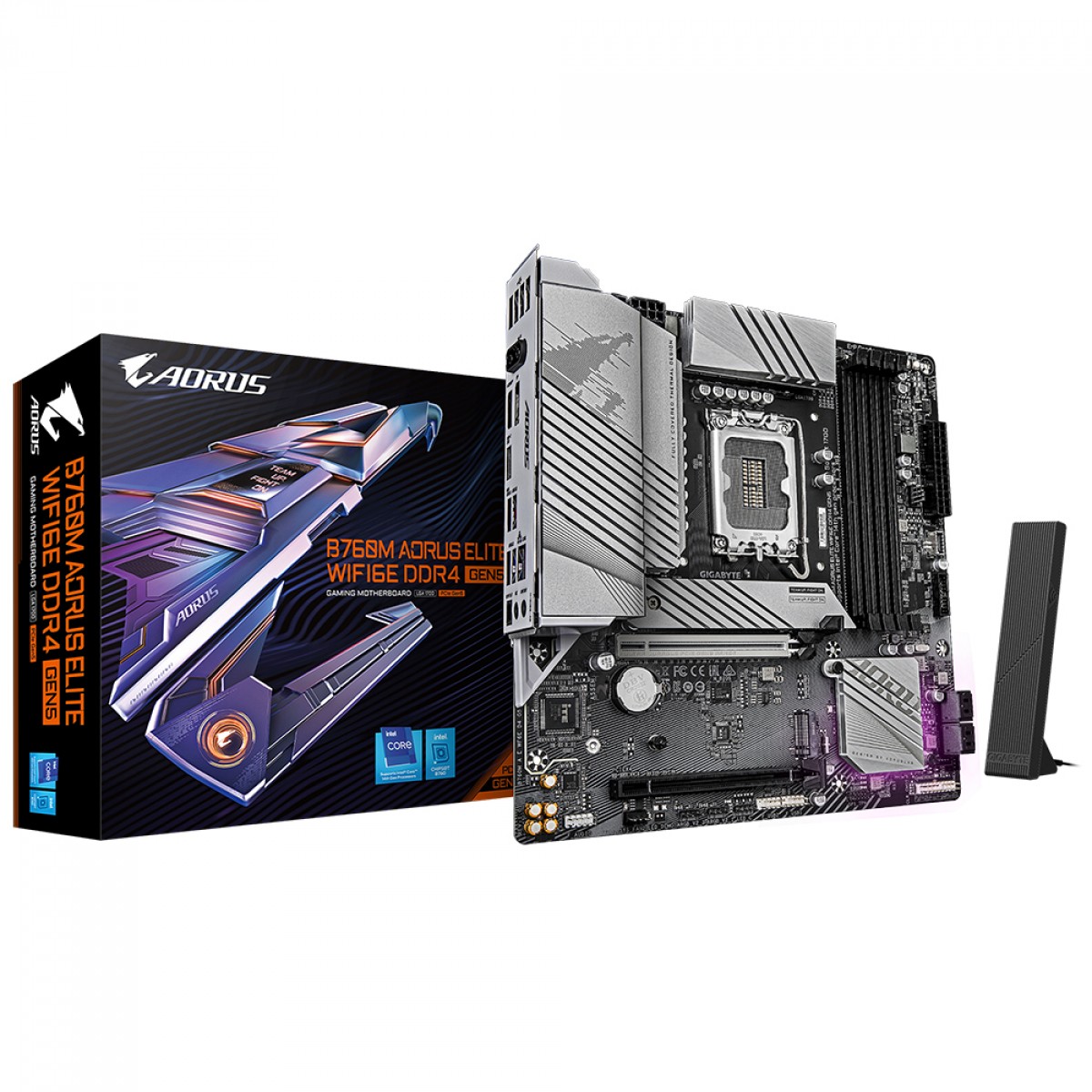

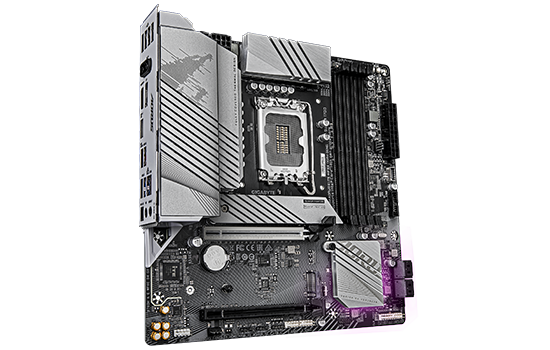

Placa Mãe Gigabyte B760M AORUS ELITE WIFI6E DDR4 GEN5, Chipset B760, Intel LGA 1700, M-ATX, DDR4

Marca:
Gigabyte

Modelo:
B760M A E WF6E D4 G5

CPU:
Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações
(acesse o site da GIGABYTE para obter a lista mais recente de CPUs suportadas).
O cache L3 varia de acordo com a CPU .

Chipset:
Chipset Intel® B760 Express

Memória:
Suporte para módulos de memória DDR4 5333(OC) / 5133(OC) / 5000(OC) / 4933(OC) / 4800(OC) / 4700(OC) / 4600(OC) / 4500(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3333(OC) / 3300(OC) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s
4 soquetes DDR4 DIMM com suporte para até 128 GB (capacidade de 32 GB para DIMM único) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operam em modo não ECC)
Suporte para módulos de memória não ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" no site da GIGABYTE para obter mais informações.)

Gráficos Onboard:
Processador gráfico integrado - Suporte a gráficos Intel® HD:
- 1 porta D-Sub, suportando uma resolução máxima de 1920x1200 a 60 Hz
- 1 porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
* Suporte para a versão HDMI 2.1 e HDCP 2.3.
** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.

* Suporte para DisplayPort versão 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até três monitores ao mesmo tempo

Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
Suporte para saída S/PDIF

LAN:
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para o padrão sem fio 11ax 160 MHz
(a taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão
CPU:
- 1 slot PCI Express x16, com suporte a PCIe 5.0 e execução a x16 (PCIEX16)

* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.

Chipset:
- 1 slot PCI Express x16, com suporte a PCIe 4.0 e execução a x4 (PCIEX4)

Interface de Armazenamento:
CPU:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)
- 4 x conectores SATA 6Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
Chipset:
- 1 porta USB Tipo C® no painel traseiro, com suporte a USB 3.2 Gen 2x2
- 1 porta USB Tipo C® com suporte a USB 3.2 Gen 2, disponível através do conector USB interno
- 1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro
- 1 porta USB 3.2 Gen 1 no painel traseiro
- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Chipset+Hub USB 3.2 Gen 1:
- 4 portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset+Hub USB 2.0:
- 4 portas USB 2.0/1.1 no painel traseiro

Conectores Internos I/O:
1 conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX de 12 V de 8 pinos
1 conector de alimentação ATX de 12 V de 4 pinos
1 conector de ventoinha da CPU
3 conectores de ventoinha do sistema
3 conectores de fita LED RGB Gen2 endereçáveis
​​1 conector de fita LED RGB
2 conectores M.2 Socket 3
4 conectores SATA 6 Gb/s
1 conector do painel frontal 1
conector de áudio do painel frontal
1 conector USB Type-C®, com suporte a USB 3.2 Gen 2
1 conector USB 3.2 Gen
1 2 conectores USB 2.0/1.1
2 conectores de placa complementar Thunderbolt™
1 conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 botão Q-Flash Plus
1 botão de reinicialização
1 jumper de reinicialização
1 x jumper CMOS transparente

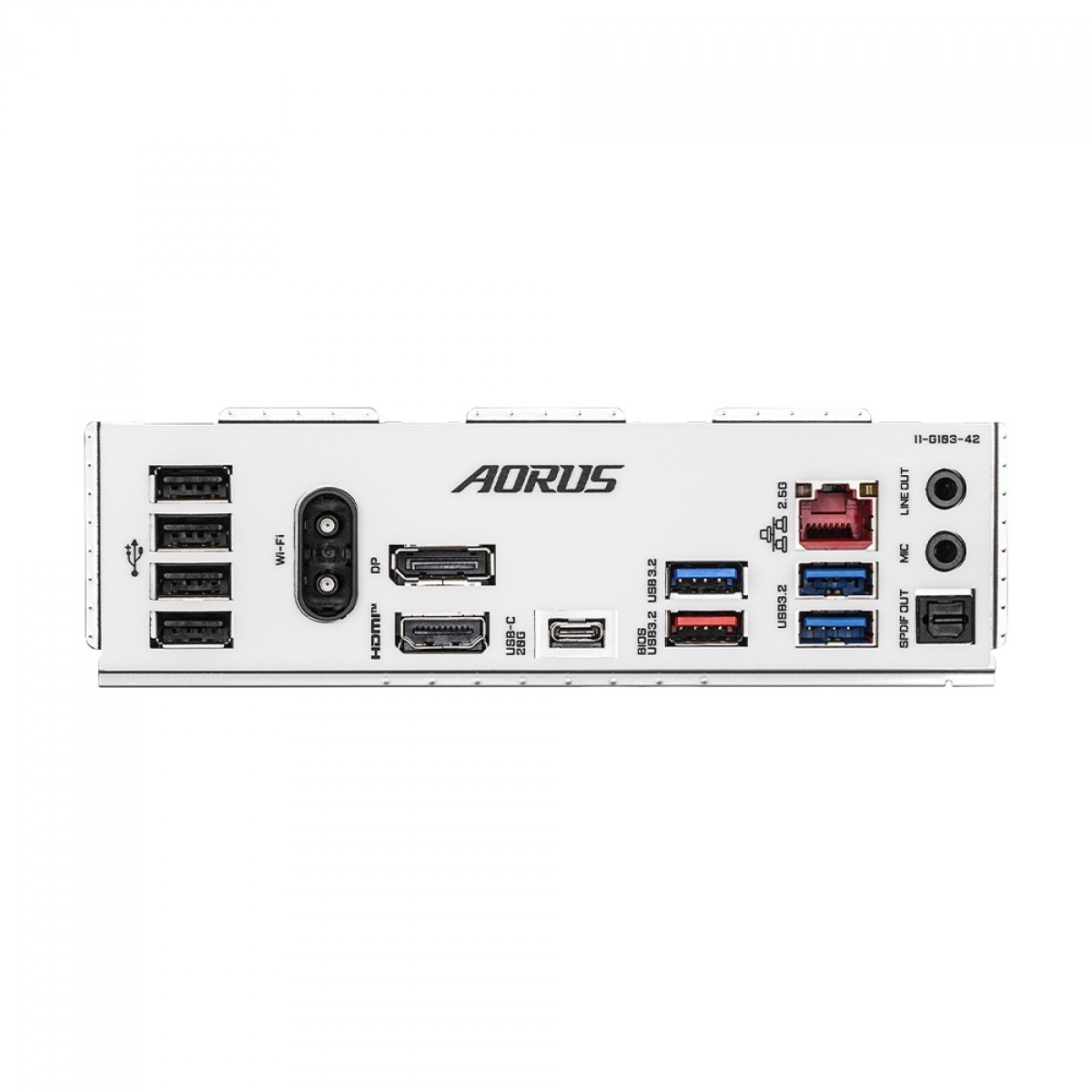

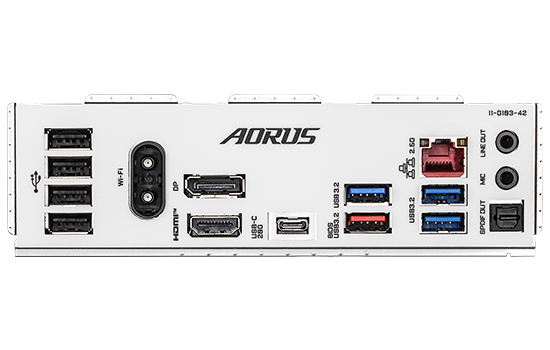

Conectores Painel Traseiro:
2 x conectores de antena (2T2R)
1 x porta USB Tipo C®, com suporte USB 3.2 Gen 2x2
1 x porta USB 3.2 Gen 2 Tipo A (vermelha)
3 x portas USB 3.2 Gen 1
4 x portas USB 2.0/1.1
1 x porta HDMI (Observação)
1 x DisplayPort (Observação)
1 x porta RJ-45
1 x conector de saída S/PDIF óptico
2 x conectores de áudio
(Observação) O suporte real pode variar de acordo com a CPU.

Controlador I/O:
Chip controlador de E/S iTE

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador

BIOS:
1 x 256 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos exclusivos:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus
Suporte para Smart Backup

Pacote de Software:
Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)

Sistema Operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
