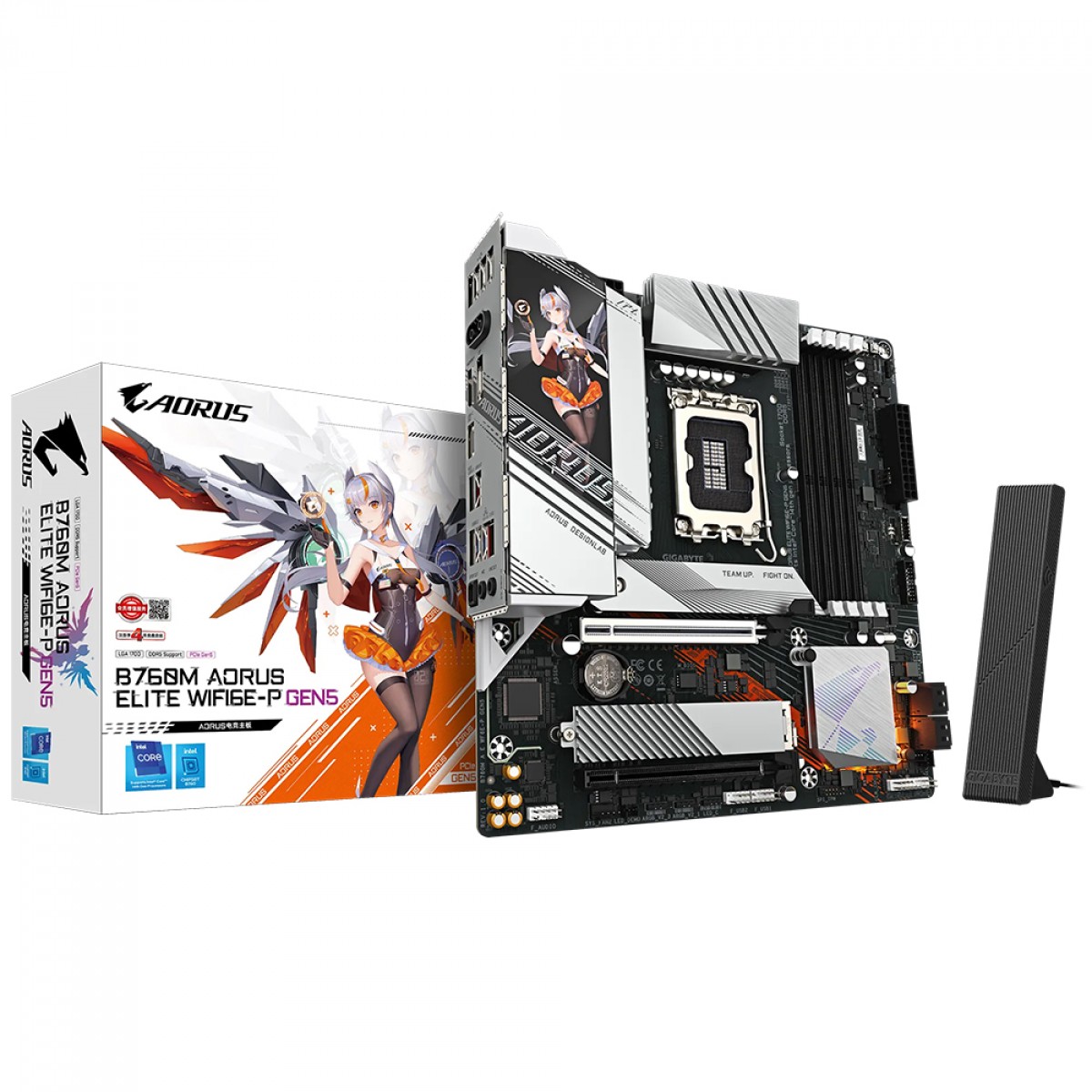

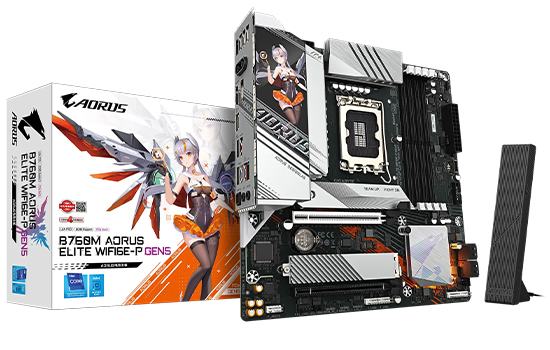

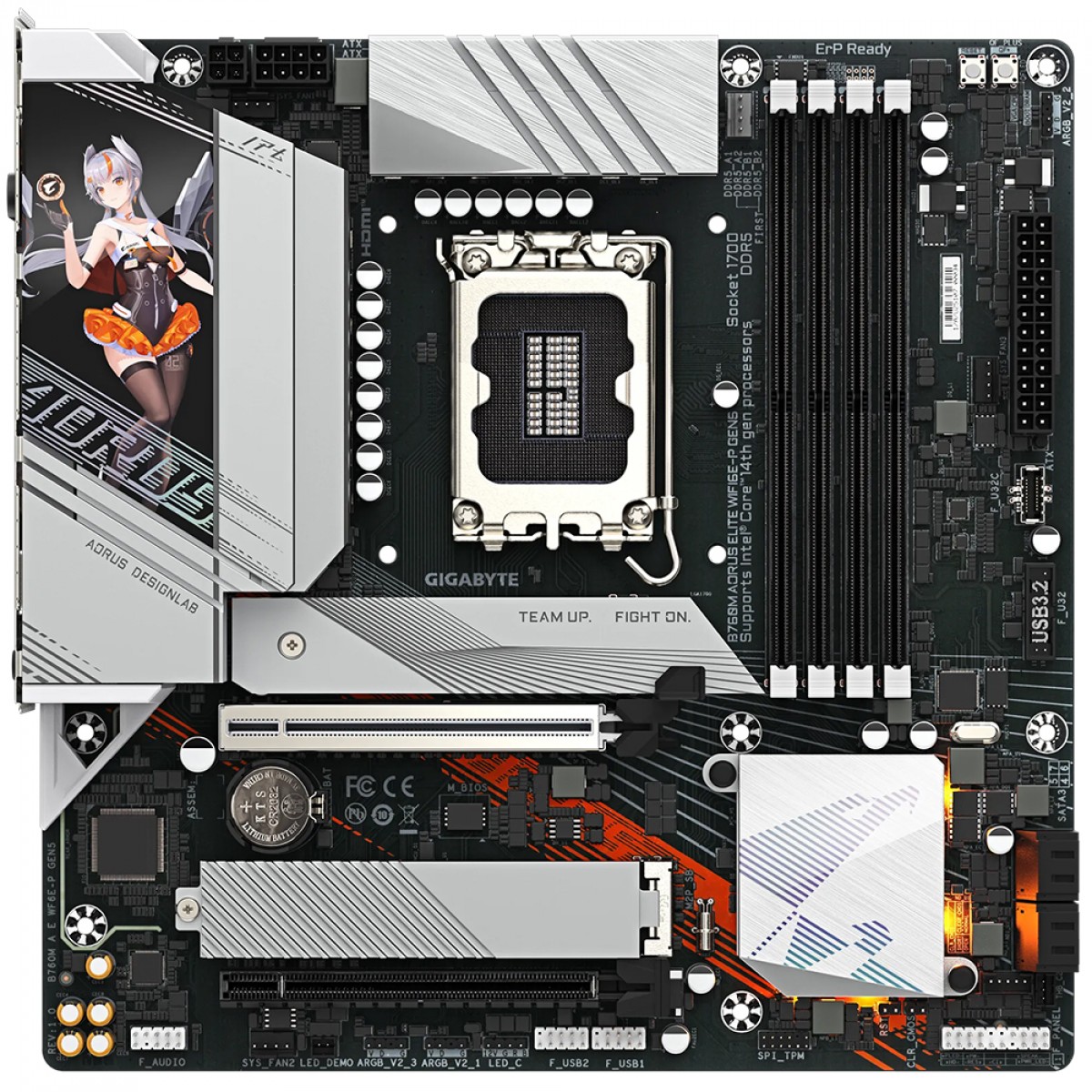

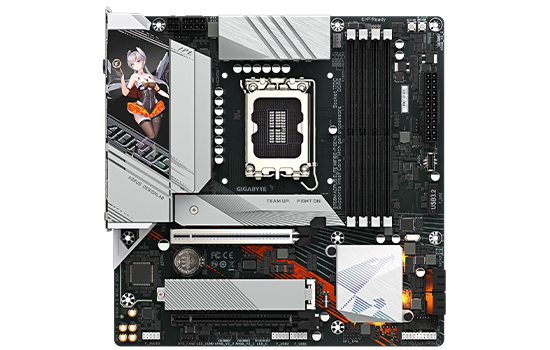

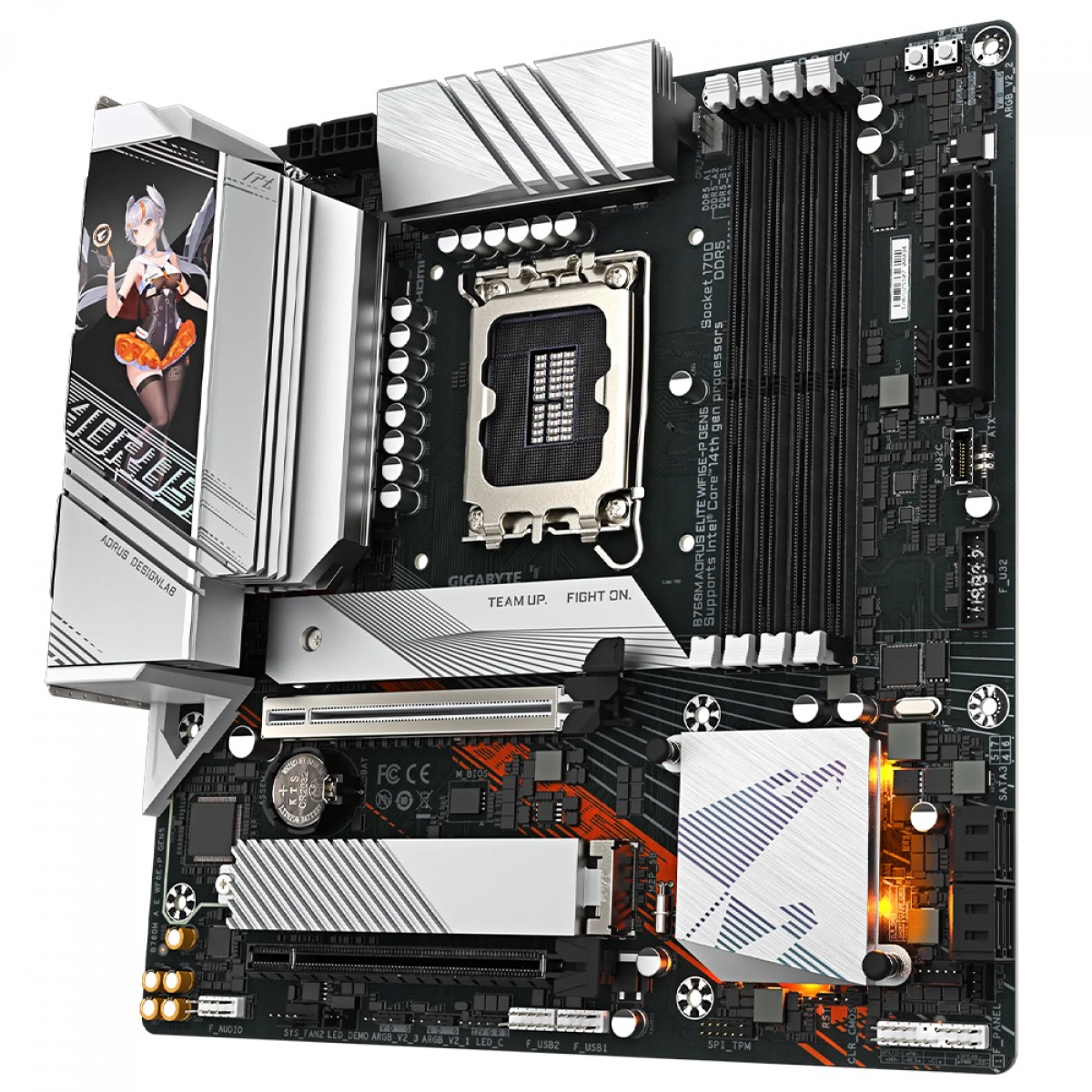

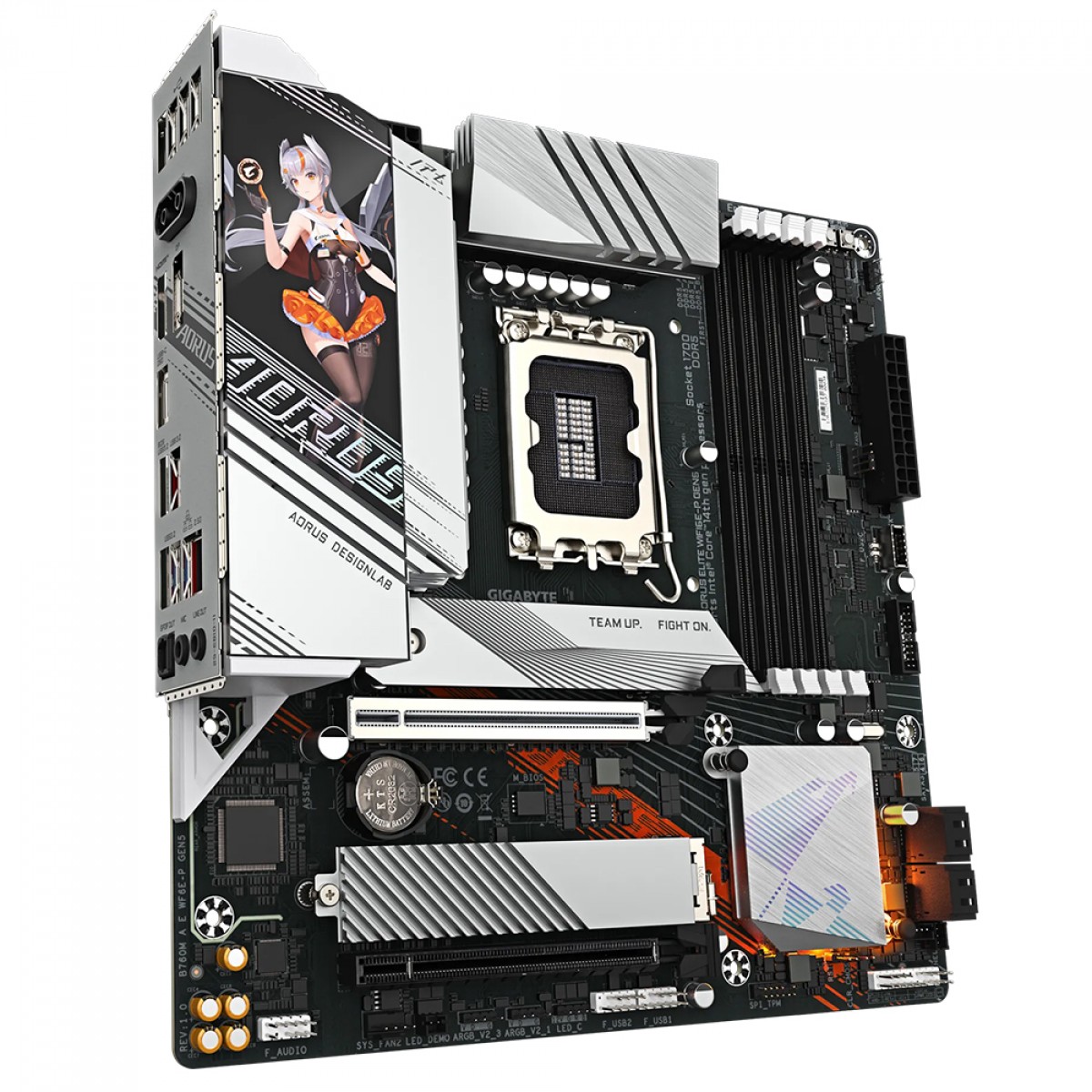

Placa Mãe Gigabyte B760M AORUS ELITE WIFI6E-P GEN5, Chipset B760, Intel LGA 1700, mATX, DDR5

Marca:
Gigabyte

Modelo:
B760M A E WF6E-P GEN5 1.0

CPU:
Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações
(acesse o site da GIGABYTE para obter a lista mais recente de CPUs suportadas).
O cache L3 varia de acordo com a CPU .

Chipset:
Chipset Intel® B760 Express

Memória:
Suporte para módulos de memória DDR5 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s.
4 slots DIMM DDR5 com suporte para até 256 GB (capacidade de 64 GB por DIMM) de memória do sistema.
Arquitetura de memória de canal duplo.
Suporte para módulos de memória ECC Unbuffered DIMM 1Rx8/2Rx8 (operam em modo não-ECC).
Suporte para módulos de memória não-ECC Unbuffered DIMM 1Rx8/2Rx8/1Rx16.
Suporte para Extreme Memory Profile. Módulos de memória (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de Suporte de Memória" no site da GIGABYTE para obter mais informações.)

Gráficos Onboard:
Processador gráfico integrado - Suporte para Intel® HD Graphics:
- 1 porta HDMI, com suporte para resolução máxima de 4096x2160 a 60 Hz
* Compatível com HDMI versão 2.1 e HDCP 2.3.
** Compatível com portas HDMI 2.1 nativas com TMDS.
- 1 x DisplayPort, com suporte para resolução máxima de 4096x2304 a 60 Hz
* Suporte para DisplayPort versão 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
Suporte para saída S/PDIF

LAN:
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para o padrão sem fio 11ax 160 MHz
(a taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão
CPU:
- 1 slot PCI Express x16, compatível com PCIe 5.0 e operando em x16 (PCIEX16)
* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe. Se for instalar apenas uma placa gráfica, certifique-se de instalá-la no slot PCIEX16.
Chipset:
- 1 slot PCI Express x16, compatível com PCIe 4.0 e operando em x4 (PCIEX4)

Interface de Armazenamento:
CPU:
- 1 conector M.2 (Soquete 3, chave M, tipo 2280, compatível com SSD PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
- 1 conector M.2 (Soquete 3, chave M, tipo 22110/2280, compatível com SSD PCIe 4.0 x4/x2) (M2P_SB)
- 4 conectores SATA 6Gb/s
com suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
Chipset:
- 1 porta USB Type-C® no painel traseiro, com suporte a USB 3.2 Gen 2x2
- 1 porta USB Type-C® com suporte a USB 3.2 Gen 2, disponível através do conector USB interno
- 1 porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro
- 1 porta USB 3.2 Gen 1 no painel traseiro
- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Hub com chipset + USB 3.2 Gen 1:
- 4 portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Hub com chipset + USB 2.0:
- 4 portas USB 2.0/1.1 no painel traseiro

Conectores Internos I/O:
1 conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX 12V de 8 pinos
1 conector de alimentação ATX 12V de 4 pinos
1 conector para ventoinha da CPU
3 conectores para ventoinhas do sistema
3 conectores para fitas de LED RGB Gen2 endereçáveis
​​1 conector para fita de LED RGB
2 conectores M.2 Socket 3
4 conectores SATA 6Gb/s
1 conector para painel frontal
1 conector de áudio para painel frontal
1 conector USB Type-C® com suporte a USB 3.2 Gen 2
1 conector USB 3.2 Gen 1
2 conectores USB 2.0/1.1
2 conectores para placas adicionais Thunderbolt™
1 conector para Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI V2)
1 botão Q-Flash Plus
1 botão de reset
1 jumper de reset
1 jumper Clear CMOS

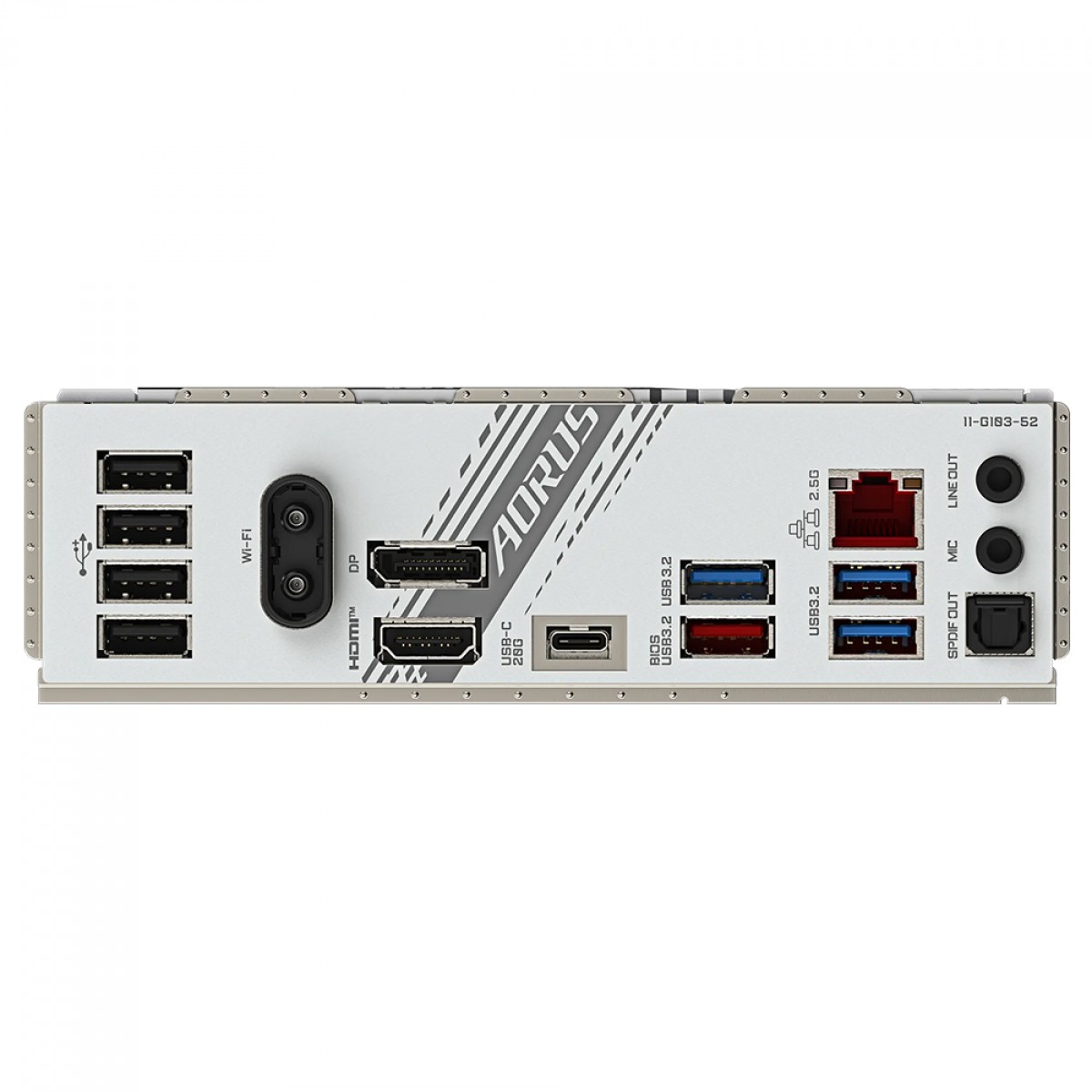

Conectores Painel Traseiro:
2 conectores de antena (2T2R)
1 porta USB Type-C®, com suporte a USB 3.2 Gen 2x2
1 porta USB 3.2 Gen 2 Type-A (vermelha)
3 portas USB 3.2 Gen 1
4 portas USB 2.0/1.1
1 porta HDMI (Nota)
1 porta DisplayPort (Nota)
1 porta RJ-45
1 conector de saída óptica S/PDIF
2 conectores de áudio

(Nota) O suporte real pode variar de acordo com a CPU.

Controlador I/O:
Chip controlador de E/S iTE

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador

BIOS:
1 x 256 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos exclusivos:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus
Suporte para Smart Backup

Pacote de Software:
Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)

Sistema Operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
