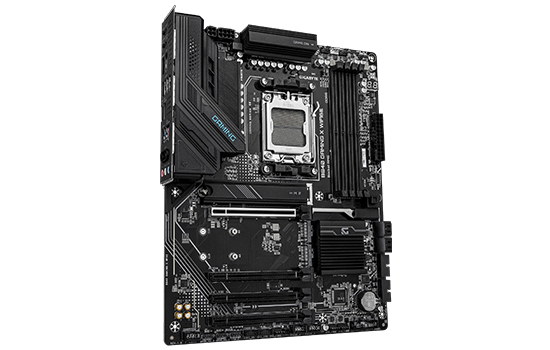

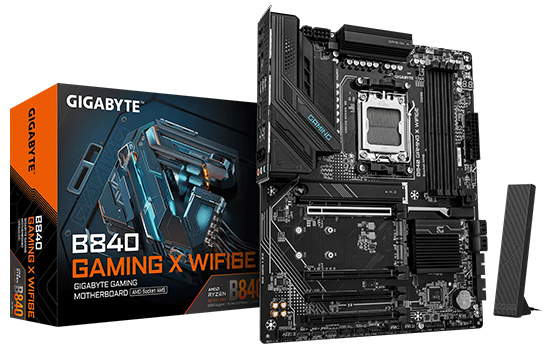

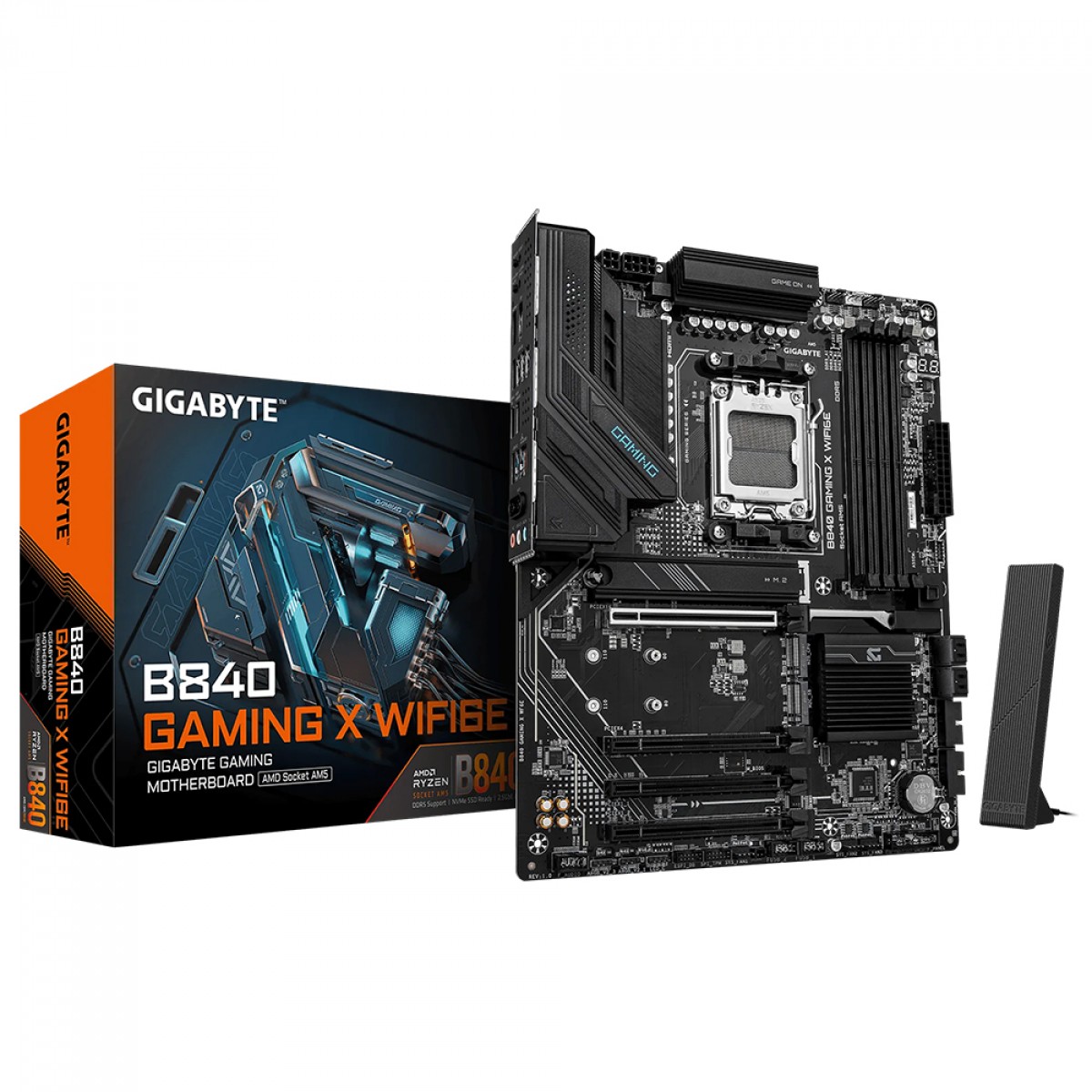

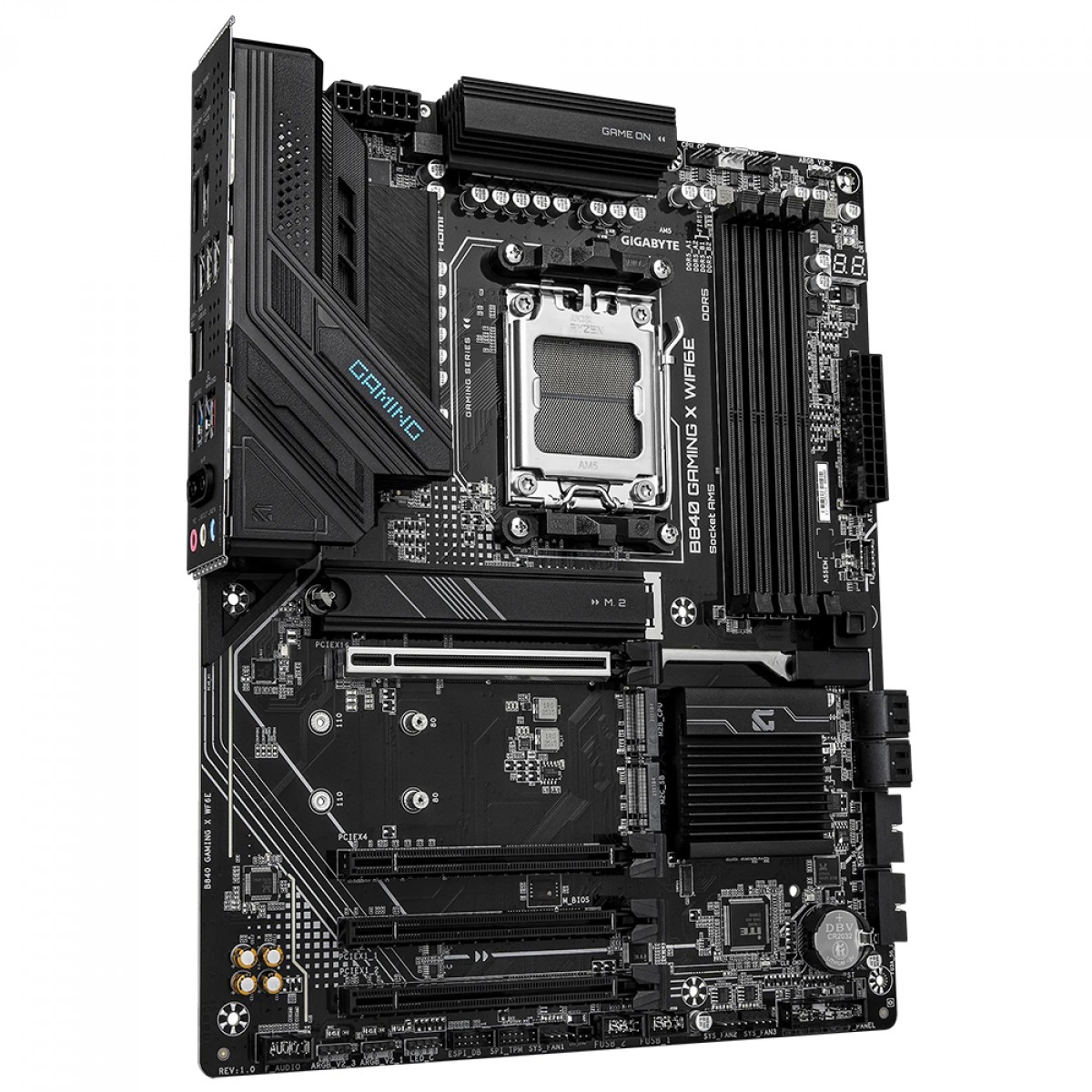

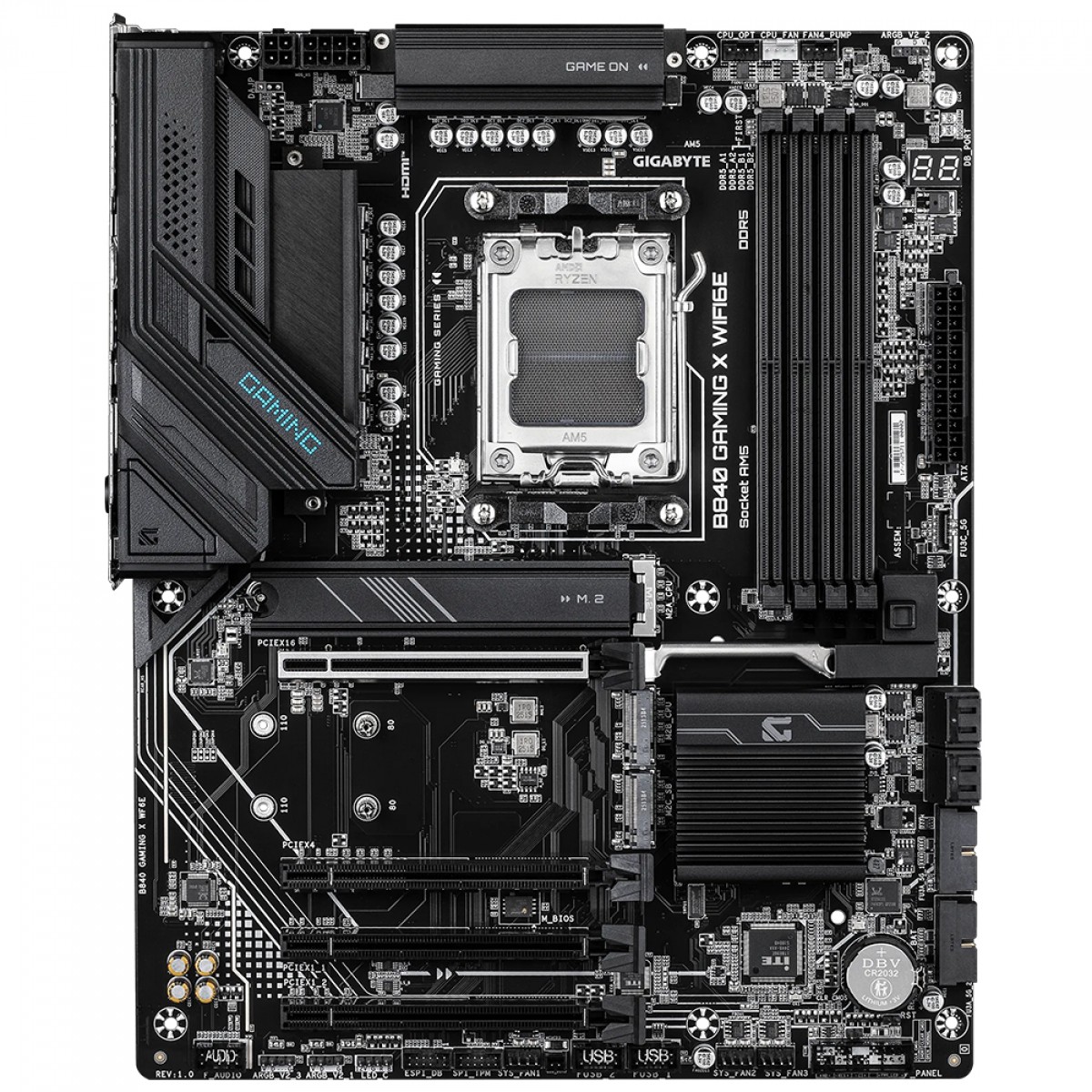

Placa Mãe Gigabyte B840 Gaming X WIFI6E, Chipset B840, AMD AM5, ATX, DDR5

Marca:
Gigabyte

Modelo:
B840 GAMING X WF6E

CPU:
AMD Socket AM5, suporte para:
Processadores AMD Ryzen™ série 9000/
Processadores AMD Ryzen™ série 8000/
Processadores AMD Ryzen™ série 7000
(Acesse o site da GIGABYTE para obter a lista mais recente de CPUs suportadas.)

Chipset:
AMD B840

Memória:
Suporte para módulos de memória DDR5 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s.
4 slots DIMM DDR5 com suporte para até 256 GB (capacidade de 64 GB por DIMM) de memória do sistema.
Arquitetura de memória de canal duplo.
Suporte para módulos de memória DIMM não-ECC sem buffer 1Rx8/2Rx8/1Rx16.
Suporte para perfis estendidos AMD para overclocking. Módulos de memória AMD EXPO™ e Extreme Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de Suporte de Memória" no site da GIGABYTE para obter mais informações.)

Gráficos Onboard:
Processador gráfico integrado com suporte para AMD Radeon™ Graphics:
- 1 porta HDMI, com suporte para resolução máxima de 4096x2160 a 60 Hz
* Compatível com HDMI versão 2.1, HDCP 2.3 e HDR.
** Compatível com portas HDMI 2.1 nativas com TMDS.
- 1 x DisplayPort, com suporte para resolução máxima de 3840x2160 a 144 Hz
* Suporte para a versão DisplayPort 1.4.
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
Codec de áudio Realtek®
de alta definição para
2/4/5.1/7.1 canais.
* Você pode alterar a funcionalidade de uma entrada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse as configurações de áudio do software.

LAN:
Chip Realtek® 2.5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
Realtek® Wi-Fi 6E RTL8852CE
- Wi-Fi a, b, g, n, ac, ax, compatível com as bandas de frequência de 2,4/5/6 GHz
- Bluetooth 5.3
- Compatível com o padrão sem fio 11ax de 160 MHz
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão:
1 slot PCI Express x16 (PCIEX16), integrado na CPU:
- Processadores AMD Ryzen™ série 9000/7000 suportam o modo PCIe 4.0 x16
- Processadores AMD Ryzen™ série 8000-Phoenix 1 suportam o modo PCIe 4.0 x8
- Processadores AMD Ryzen™ série 8000-Phoenix 2 suportam o modo PCIe 4.0 x4
* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe. Se for instalar apenas uma placa gráfica, certifique-se de instalá-la no slot PCIEX16.
Chipset:
- 1 slot PCI Express x16, compatível com PCIe 3.0 e operando em x4 (PCIEX4)
- 2 slots PCI Express x16, compatíveis com PCIe 3.0 e operando em x1 (PCIEX1_1, PCIEX1_2)
* O slot PCIEX4 compartilha largura de banda com os slots PCIEX1_1 e PCIEX1_2. O slot PCIEX4 opera em modo x2 quando o slot PCIEX1_1/PCIEX1_2 está ocupado.

Interface de Armazenamento:
1 conector M.2 (M2A_CPU), integrado na CPU, compatível com SSDs Socket 3, chave M, tipo 25110/22110/2580/2280:
- Processadores AMD Ryzen™ série 9000/7000 compatíveis com SSDs PCIe 4.0 x4/x2
- Processadores AMD Ryzen™ série 8000-Phoenix 1 compatíveis com SSDs PCIe 4.0 x4/x2
- Processadores AMD Ryzen™ série 8000-Phoenix 2 compatíveis com SSDs PCIe 4.0 x4/x2
1 conector M.2 (M2B_CPU), integrado na CPU, compatível com SSDs Socket 3, chave M, tipo 25110/22110/2580/2280:
- Processadores AMD Ryzen™ série 9000/7000 compatíveis com SSDs PCIe 4.0 x4/x2
- Os processadores AMD Ryzen™ Série 8000 - Phoenix 1 suportam SSDs PCIe 4.0 x4/x2
- Os processadores AMD Ryzen™ Série 8000 - Phoenix 2 suportam SSDs PCIe 4.0 x2
1 conector M.2 (M2C_SB), integrado ao chipset, compatível com soquete 3, chave M, tipo 25110/22110/2580/2280 SSDs PCIe 3.0 x4/x2
4 conectores SATA 6Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe
* O RAID 5 está disponível apenas nos processadores AMD Ryzen™ série 9000.
Suporte para RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA.

USB:
CPU:
- 1 porta USB Type-C® no painel traseiro, com suporte a USB 3.2 Gen 2
- 2 portas USB 3.2 Gen 1 no painel traseiro
CPU + Hub USB 2.0:
- 4 portas USB 2.0/1.1 no painel traseiro
Chipset:
- 1 porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro
- 1 porta USB Type-C® com suporte a USB 3.2 Gen 1, disponível através do conector USB interno
- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Chipset + Hub USB 3.2 Gen 1:
- 4 portas USB 3.2 Gen 1 disponíveis através dos conectores USB internos

Conectores Internos I/O:
1 conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX 12V de 8 pinos
1 conector de alimentação ATX 12V de 4 pinos
1 conector para ventoinha da CPU
1 conector para ventoinha da CPU/bomba de refrigeração líquida
3 conectores para ventoinhas do sistema
1 conector para ventoinha do sistema/bomba de refrigeração líquida
3 conectores para fita de LED RGB Gen2 endereçável
1 conector para fita de LED RGB
3 conectores M.2 Socket 3
4 conectores SATA 6Gb/s
1 conector para painel frontal
1 conector de áudio para painel frontal
1 conector USB Type-C®, com suporte a USB 3.2 Gen 1
2 conectores USB 3.2 Gen 1
2 conectores USB 2.0/1.1
1 conector para Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI V2)
1 jumper de reset
1 jumper para limpar a CMOS

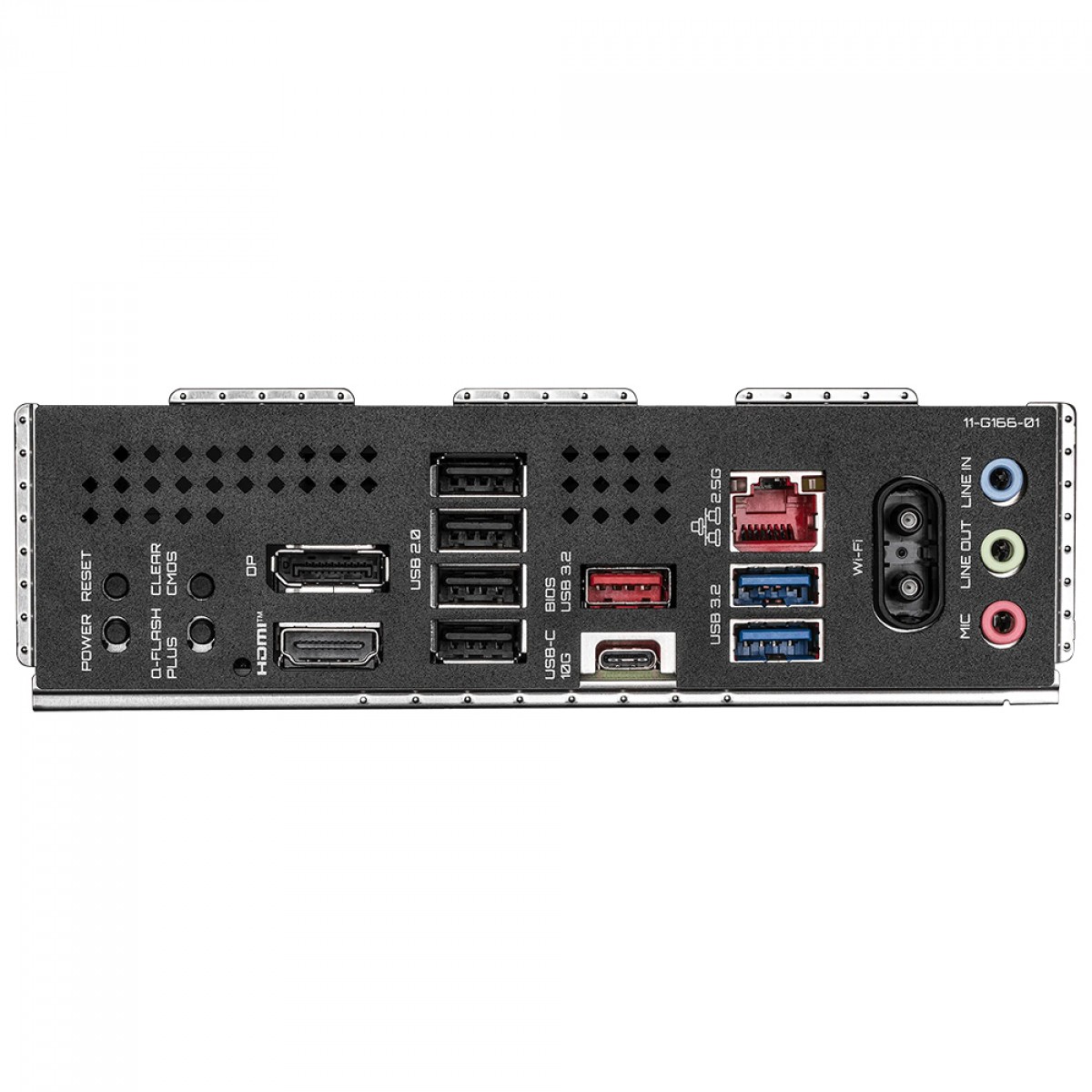

Conectores Painel Traseiro:
1 botão liga/desliga
1 botão de reinicialização
1 botão Q-Flash Plus
1 botão Clear CMOS
1 DisplayPort*
1 porta HDMI*
1 porta USB Type-C®, com suporte a USB 3.2 Gen 2
1 porta USB 3.2 Gen 2 Type-A (vermelha)
2 portas USB 3.2 Gen 1
4 portas USB 2.0/1.1
1 porta RJ-45
2 conectores de antena (2T2R)
3 conectores de áudio
(Nota) O suporte real pode variar de acordo com a CPU.

Controlador I/O:
Chip controlador de E/S iTE

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador

BIOS:
1 x 256Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos exclusivos:
Suporte para GIGABYTE Control Center (GCC)
Suporte para Q-Flash
Suporte para Q-Flash Plus
Suporte para backup inteligente

Pacote de Software:
Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)

Sistema Operacional:
Suporte para Windows 11 de 64 bits

Fator de forma:
Fator de forma ATX; 30,5 cm x 24,4 cm
