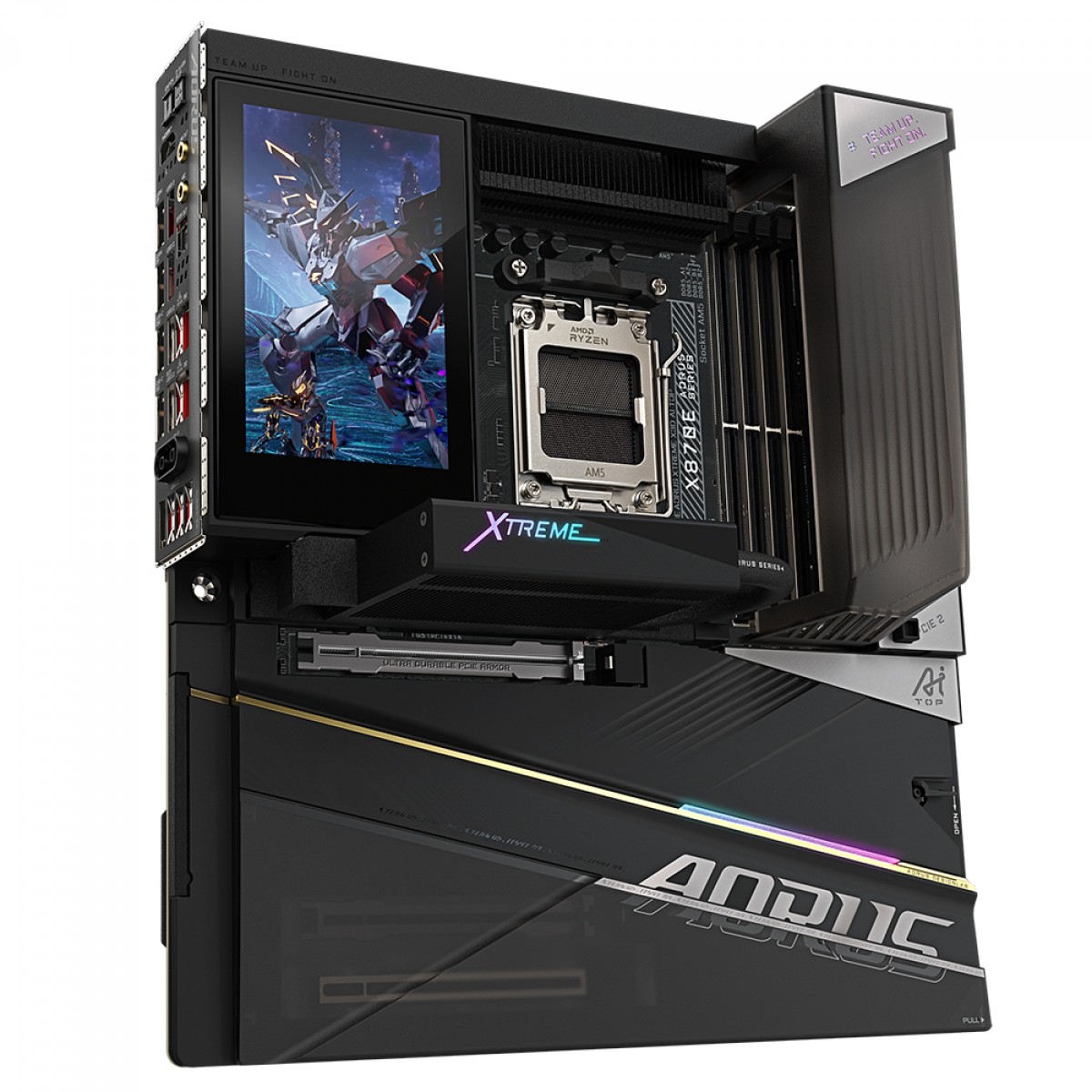

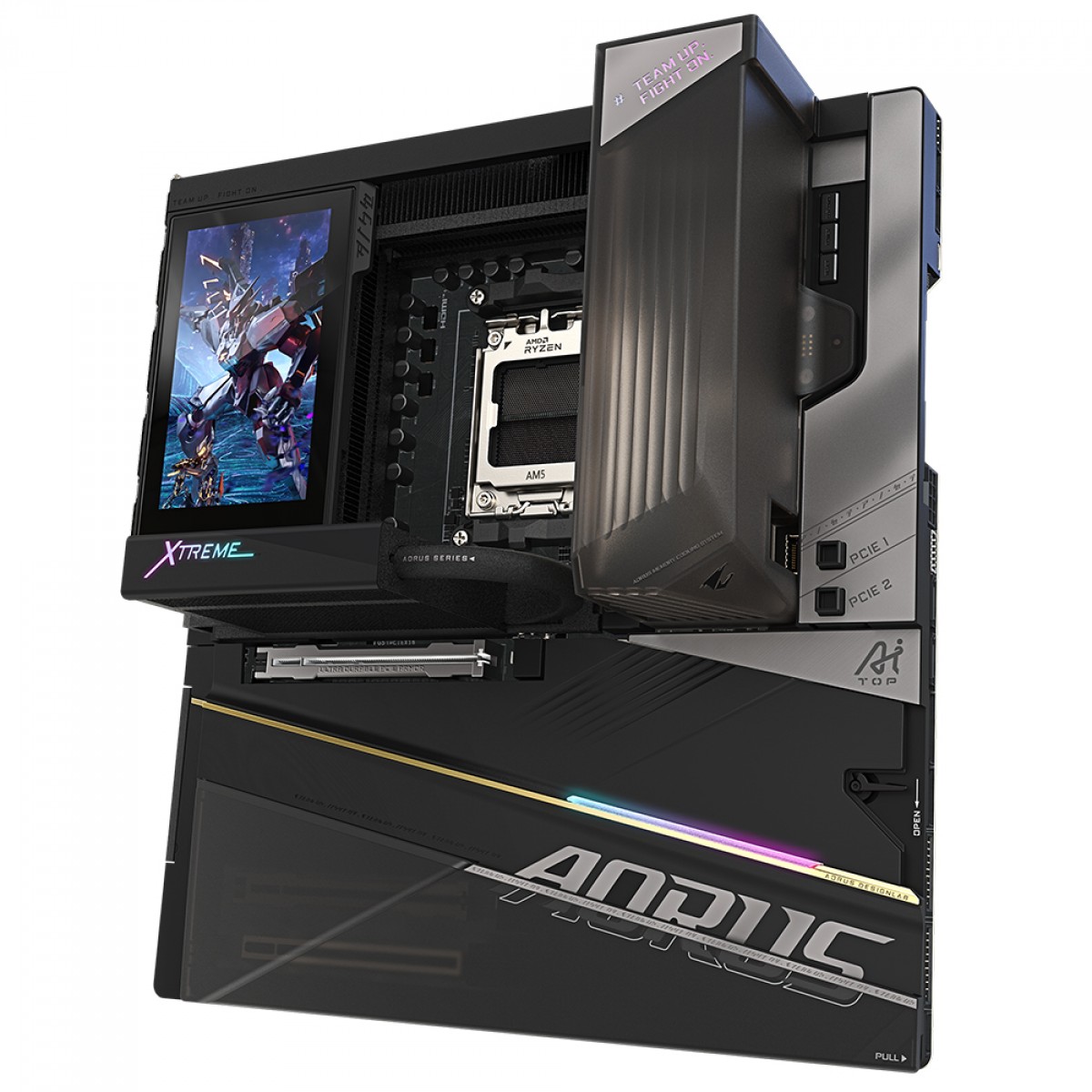

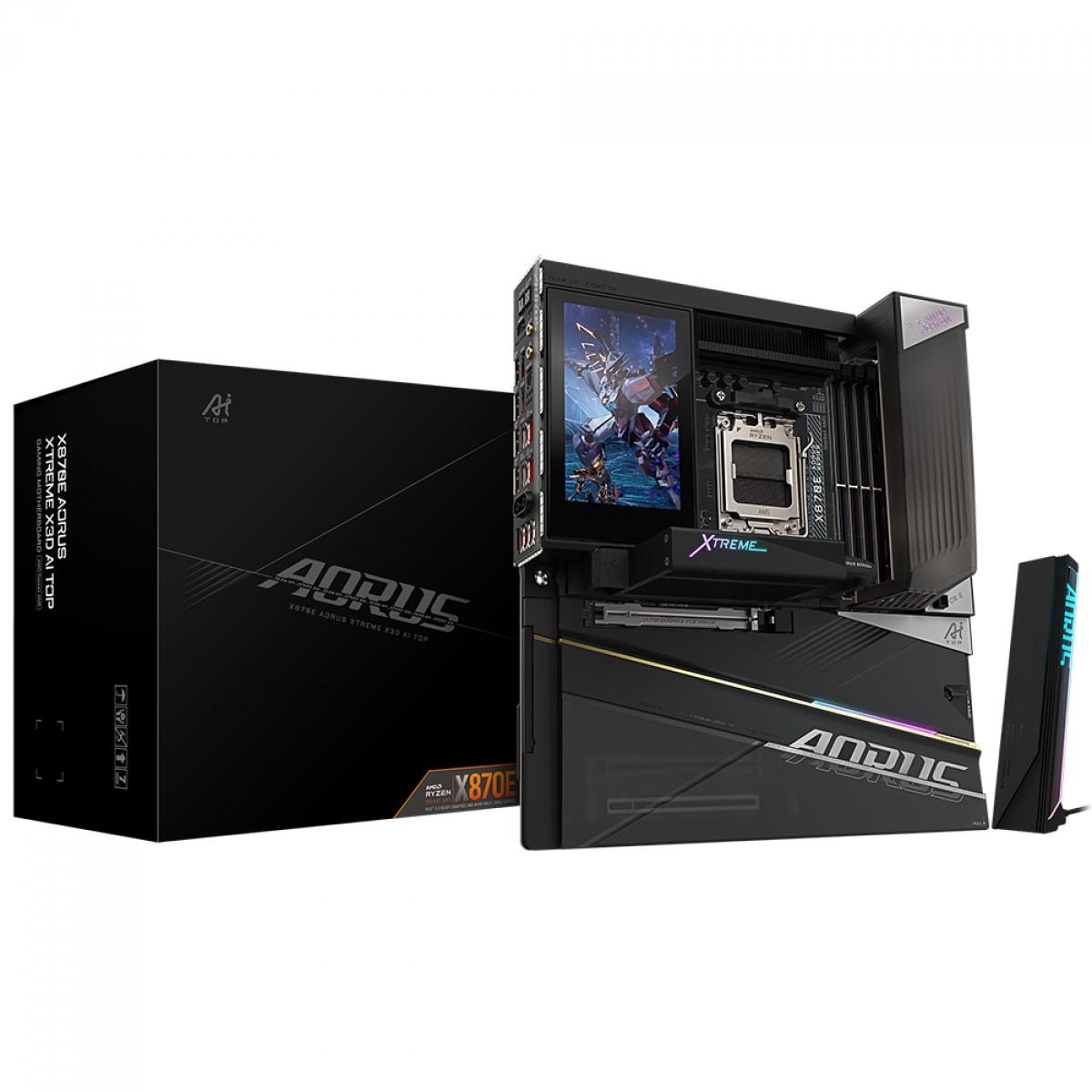

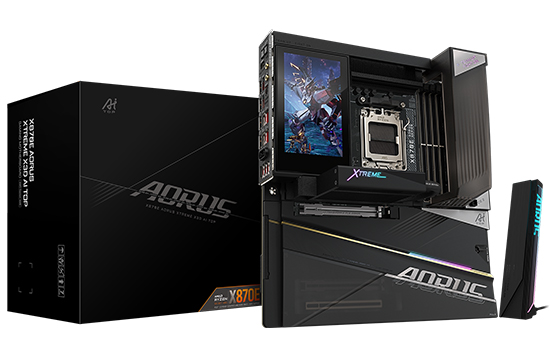

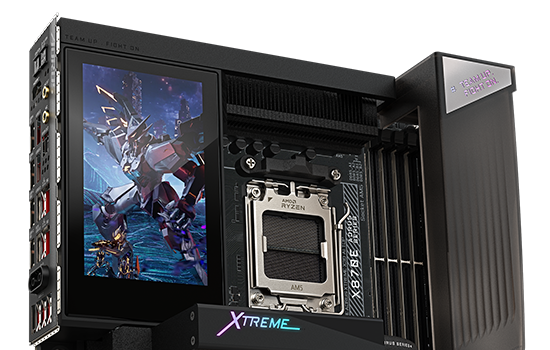

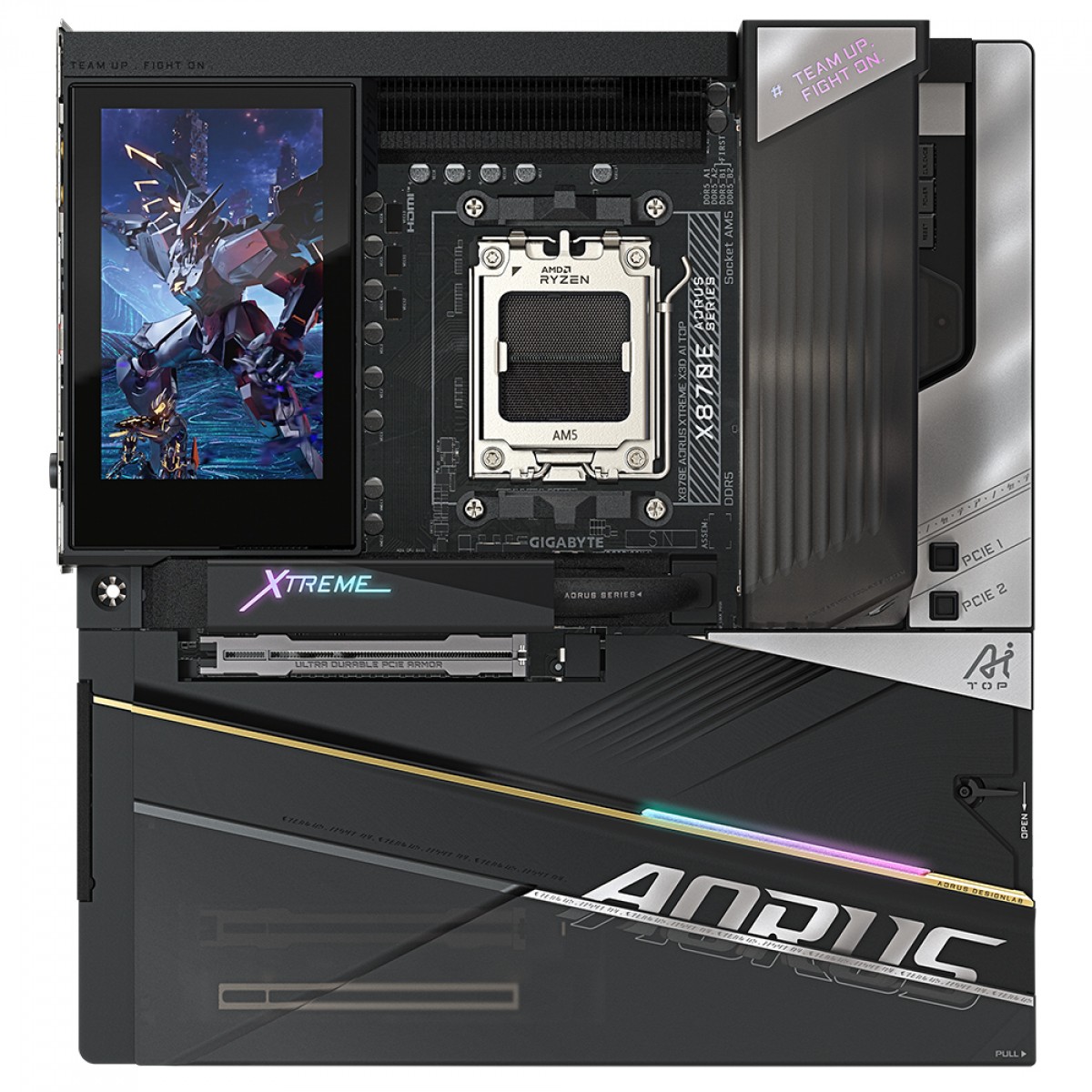

Placa Mãe Gigabyte X870E AORUS Xtreme X3D AI TOP, Chipset X870E, AMD AM5, EATX, WiFi, DDR5

Marca:
Gigabyte

Modelo:
X870E A XTR X AI TOP

CPU:
Soquete AMD AM5, compatível com:
Processadores AMD Ryzen™ Série 9000/
Processadores AMD Ryzen™ Série 8000/
Processadores AMD Ryzen™ Série 7000
(Consulte o site da GIGABYTE para obter a lista mais recente de CPUs compatíveis.)

Chipset:
AMD X870E

Memória:
Suporte para módulos de memória DDR5 9000(OC) / 8800(OC) / 8600(OC) / 8400(OC) / 8200(OC) / 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 MT/s.
4 slots DIMM DDR5 com suporte para até 256 GB (capacidade de 64 GB por DIMM) de memória do sistema.
Arquitetura de memória de canal duplo.
Suporte para módulos de memória DIMM não-ECC sem buffer 1Rx8/2Rx8/1Rx16.
Suporte para módulos de memória AMD EXtended Profiles for Overclocking (AMD EXPO™) e Extreme Memory Profile (XMP).
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de Suporte de Memória" no site da GIGABYTE para obter mais informações.)

Gráficos Onboard:
Processador gráfico integrado com suporte para AMD Radeon™ Graphics + Controlador ASMedia USB4®:
- 2 portas USB4® USB Type-C®, com suporte para saídas de vídeo USB4 e DisplayPort e resolução máxima de 3840x2160 a 240 Hz
* Suporte para DisplayPort versão 1.4 e HDR
Processador gráfico integrado com suporte para AMD Radeon™ Graphics:
- 1 porta HDMI, com suporte para resolução máxima de 4096x2160 a 60 Hz
* Compatível com HDMI versão 2.1, HDCP 2.3 e HDR.
** Compatível com portas HDMI 2.1 nativas com TMDS.
- 1 porta HDMI frontal, com suporte para resolução máxima de 1920x1080 a 30 Hz
* Suporte para a versão HDMI 1.4
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
CODEC Realtek® ALC1220
* A saída de áudio do painel frontal suporta áudio DSD.
Chip DAC ESS ES9118 com suporte para áudio
DTS:X® Ultra High Definition de 2/4/5.1 canais.
* Você pode alterar a funcionalidade de uma entrada de áudio usando o software de áudio. Para configurar o áudio de 5.1 canais, acesse as configurações de áudio do software.
Suporte para saída S/PDIF

LAN:
2 chips Marvell® AQtion AQC113C 10GbE LAN
(10 Gbps/5 Gbps/2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
Qualcomm® Wi-Fi 7 QCNCM865 (PCB rev. 1.0)
- 802.11a, b, g, n, ac, ax, be, compatível com as bandas de frequência de 2,4/5/6 GHz
- BLUETOOTH 5.4
- Compatível com o padrão sem fio 11be de 320 MHz
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
MediaTek Wi-Fi 7 MT7927, RZ738 (PCB rev. 1.1)
- 802.11a, b, g, n, ac, ax, be, compatível com as bandas de frequência de 2,4/5/6 GHz
- BLUETOOTH 5.4
- Compatível com o padrão sem fio 11be de 320 MHz
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
* Os recursos do Wi-Fi 7 exigem o Windows 11 SV3 para funcionar corretamente. (Não há driver compatível com o Windows 10.)
** A disponibilidade dos canais Wi-Fi 7 na banda de 6 GHz depende das regulamentações de cada país.
*** A versão do Bluetooth pode mudar com as atualizações. Consulte o site do fabricante do chip Wi-Fi para obter mais detalhes.

Slots de Expansão:
1 slot PCI Express x16 (PCIEX16), integrado na CPU:
Processadores AMD Ryzen™ Série 9000/7000 suportam o modo PCIe 5.0 x16
; Processadores AMD Ryzen™ Série 8000 - Phoenix 1 suportam o modo PCIe 4.0 x8;
Processadores AMD Ryzen™ Série 8000 - Phoenix 2 suportam o modo PCIe 4.0 x4.
* O slot PCIEX8 compartilha largura de banda com o slot PCIEX16. Quando o slot PCIEX8 está ocupado, o slot PCIEX16 opera em modo x8.
* Os slots PCIEX16 e PCIEX8 suportam apenas uma placa de vídeo ou um SSD NVMe.
Se apenas uma placa de vídeo for instalada, certifique-se de instalá-la no slot PCIEX16.
1 slot PCI Express x16 (PCIEX8), integrado na CPU:
os processadores AMD Ryzen™ série 9000/7000 suportam o modo PCIe 5.0 x8.
* O slot PCIEX8 fica indisponível quando um processador AMD Ryzen™ Série 8000-Phoenix 1/Phoenix 2 é utilizado.
Chipset:
- 1 slot PCI Express x16, compatível com PCIe 4.0 e operando em x2 (PCIEX2)
* O slot PCIEX2 compartilha largura de banda com o conector M2E_SB. O slot PCIEX2 fica indisponível quando um dispositivo é instalado no conector M2E_SB.

Interface de armazenamento:
1 conector M.2 (M2A_CPU), integrado na CPU, compatível com SSDs Socket 3, chave M, tipo 25110/22110/2580/2280:
Processadores AMD Ryzen™ série 9000/7000 compatíveis com SSDs PCIe 5.0 x4/x2;
Processadores AMD Ryzen™ série 8000 - Phoenix 1 compatíveis com SSDs PCIe 4.0 x4/x2;
Processadores AMD Ryzen™ série 8000 - Phoenix 2 compatíveis com SSDs PCIe 4.0 x4/x2.
2 conectores M.2 (M2D_SB, M2B_SB), integrados no chipset, compatíveis com SSDs Socket 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2.
1 conector M.2 (M2E_SB), integrado no chipset, compatível com SSDs Socket 3, chave M, tipo SSDs PCIe 4.0 x2 22110/2280,
4 conectores SATA 6Gb/s,
suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe.
* O RAID 5 está disponível apenas nos processadores AMD Ryzen™ série 9000.
Suporte para RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA.

USB:
Controlador USB4® da CPU + ASMedia:
- 2 portas USB4® USB Type-C® no painel traseiro
CPU:
- 1 porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro
Chipset:
- 1 porta USB Type-C® com suporte a USB 3.2 Gen 2x2, disponível através do conector USB interno
- 5 portas USB 3.2 Gen 2 Type-A (vermelhas) no painel traseiro
- 4 portas USB 3.2 Gen 1 disponíveis através dos conectores USB internos
- 6 portas USB 2.0/1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores Internos I/O:
1 conector de alimentação principal ATX de 24 pinos
2 conectores de alimentação ATX 12V de 8 pinos
1 conector para ventoinha da CPU
1 conector para ventoinha da CPU/bomba de refrigeração líquida
4 conectores para ventoinhas do sistema
4 conectores para ventoinhas do sistema/bomba de refrigeração líquida
3 conectores para fita de LED RGB Gen2 endereçável
1 conector para fita de LED RGB
4 conectores SATA 6Gb/s
4 conectores M.2 Socket 3
2 conectores para sensores de temperatura
1 conector para painel frontal
1 conector de áudio para painel frontal
1 conector USB Type-C®, com suporte a USB 3.2 Gen 2x2
2 conectores USB 3.2 Gen 1
2 conectores USB 2.0/1.1
1 conector para detecção de ruído
1 porta HDMI (Nota)
1 conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI V2)
1 botão liga/desliga
1 botão de reset
1 jumper de reset
1 jumper para limpar a CMOS
Pontos de medição de tensão
(Nota) O suporte real pode variar de acordo com a CPU.

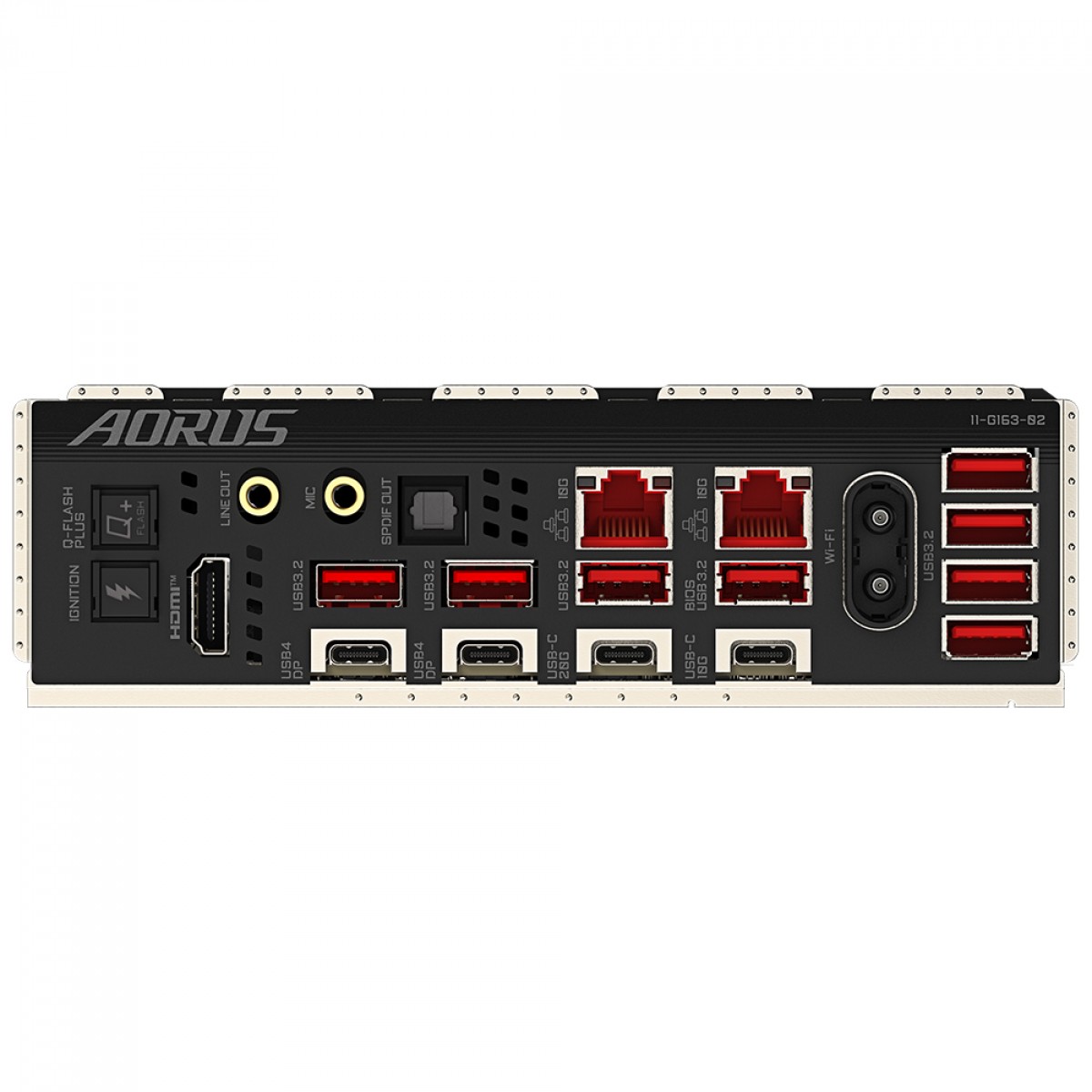

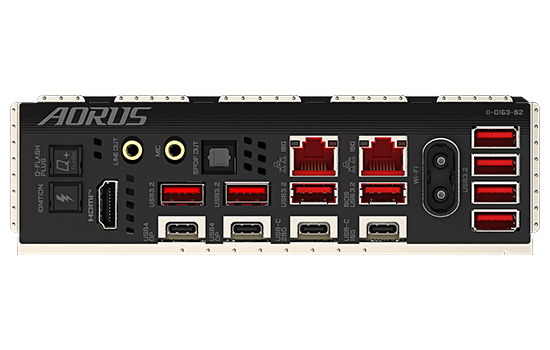

Conectores Painel Traseiro:
1 botão Q-Flash Plus
1 botão Clear CMOS
1 porta HDMI (Nota)
2 portas USB4® USB Type-C® (DisplayPorts (Nota))
6 portas USB 3.2 Gen 2 Type-A (vermelhas)
2 portas USB 2.0/1.1
2 portas RJ-45
2 conectores de antena (2T2R)
1 conector de saída óptica S/PDIF
2 conectores de áudio
(Nota) O suporte real pode variar de acordo com a CPU.

Controlador I/O:
Chip controlador de E/S iTE®

Monitoramento H/W:
Detecção de tensão,
detecção de temperatura,
detecção da velocidade da ventoinha,
detecção da vazão de água de refrigeração,
aviso de falha da ventoinha
e controle de velocidade da ventoinha.
* A compatibilidade com a função de controle de velocidade do ventilador (bomba) dependerá do modelo de ventilador (bomba) instalado.
Detecção de ruído

BIOS:
1 x 512 Mbit flash.
Utilização de BIOS AMI UEFI licenciada.
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.

Características Exclusivas:
Suporte para o GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar conforme o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash,
suporte para Q-Flash Plus
e suporte para Backup Inteligente.

Pacote de software:
Norton® Internet Security (versão OEM)

Sistema operacional:
Suporte para windows 11 de 64 bits

Fator de forma:
Formato E-ATX; 30,5 cm x 26,9 cm
