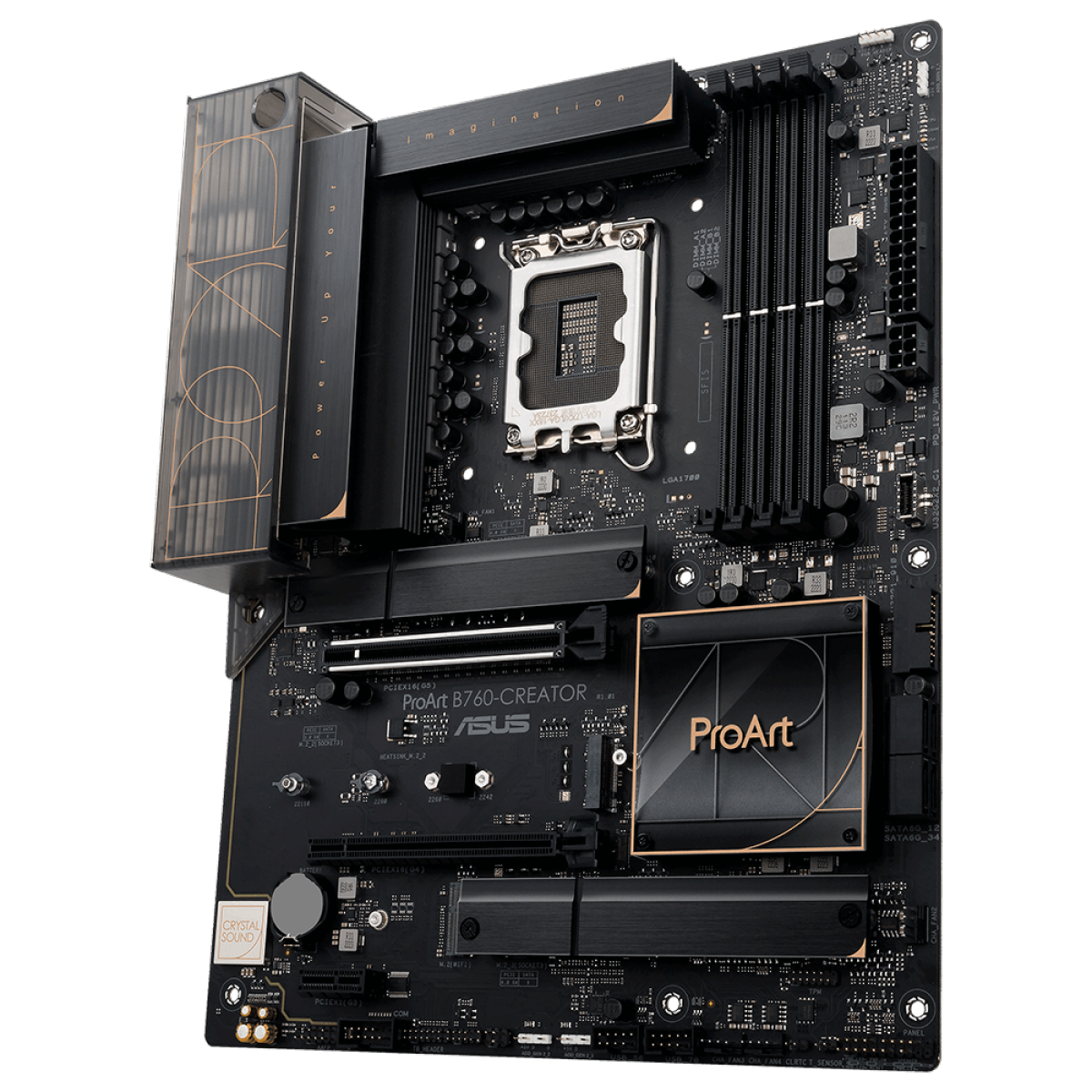

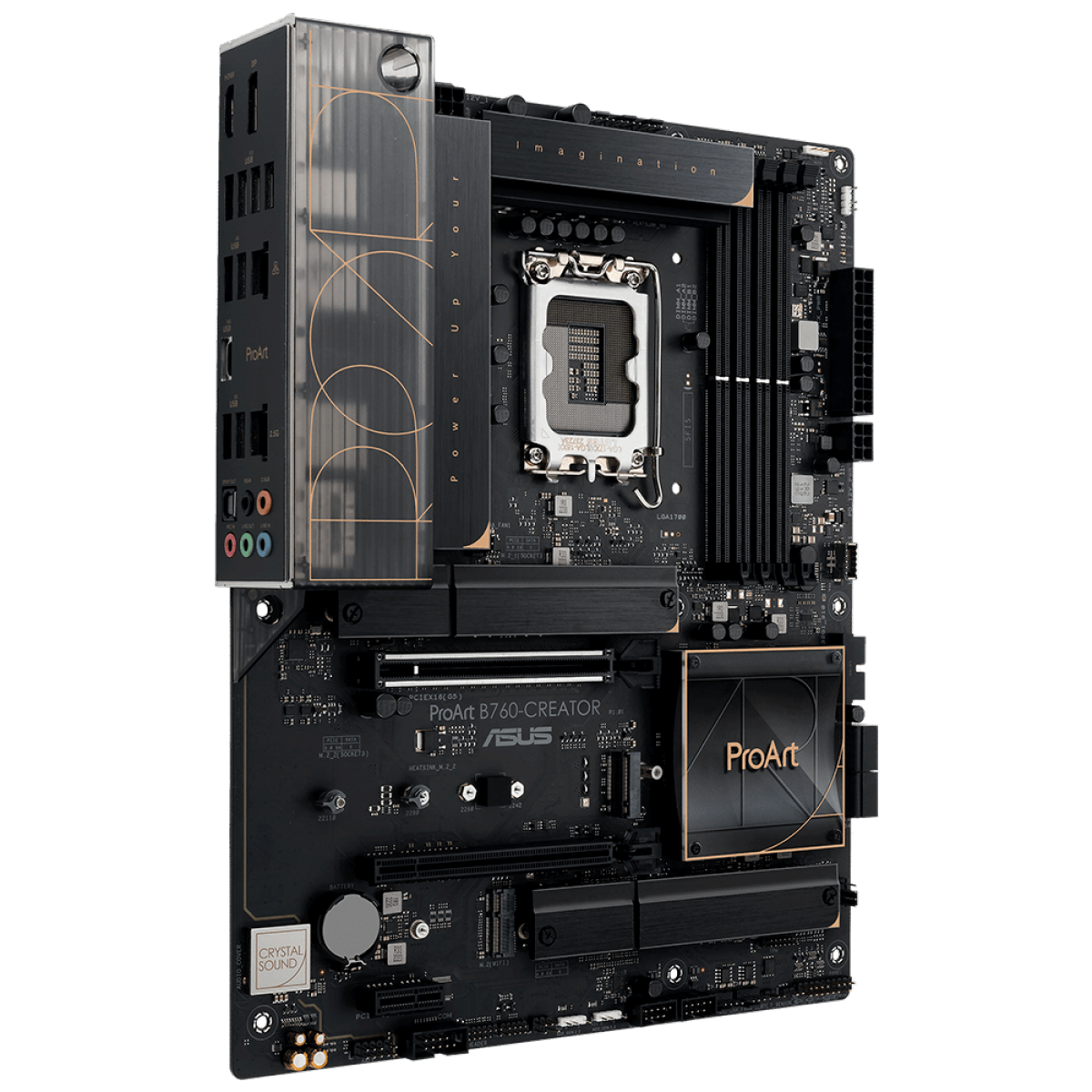

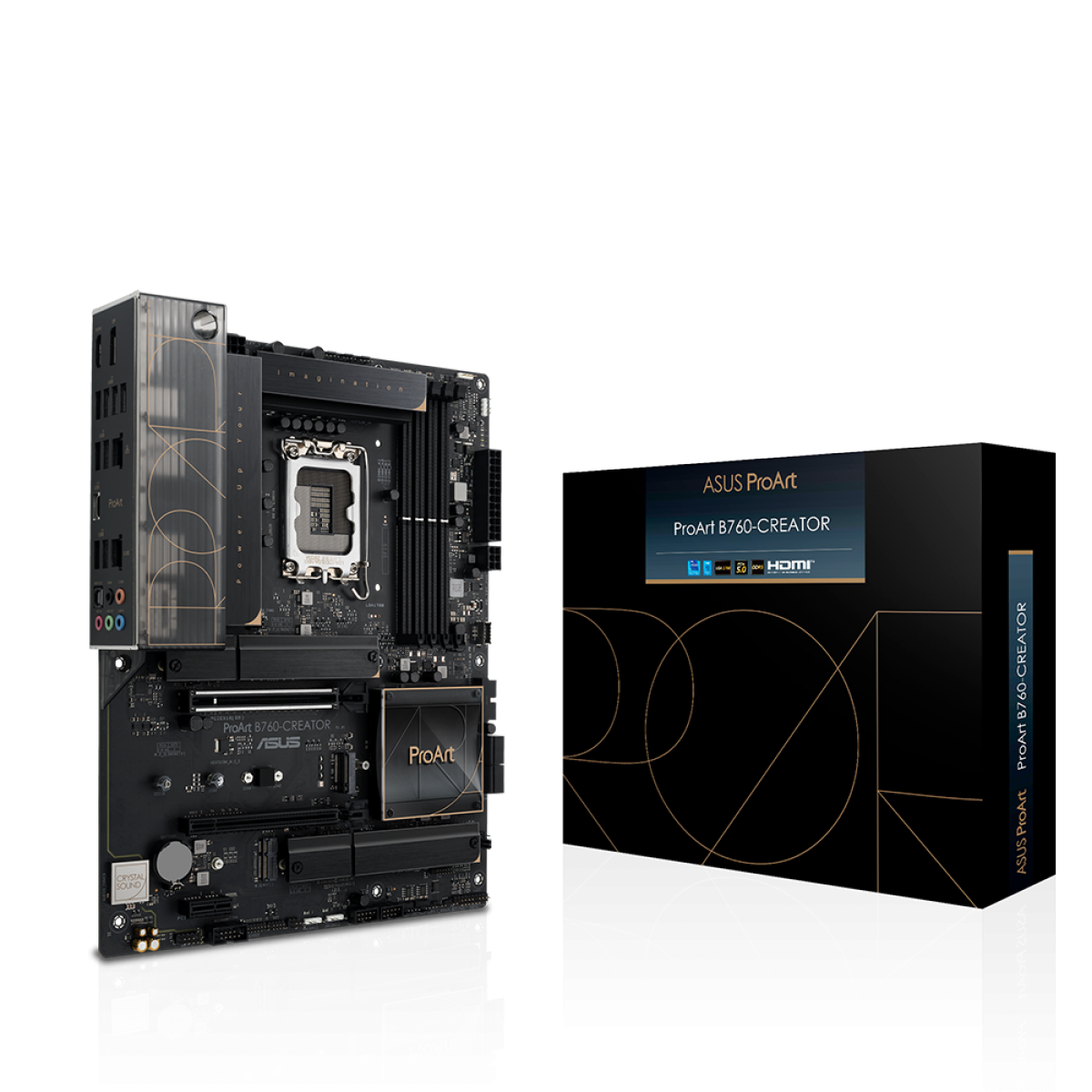

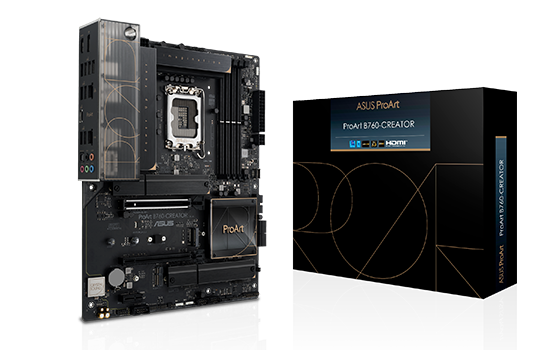

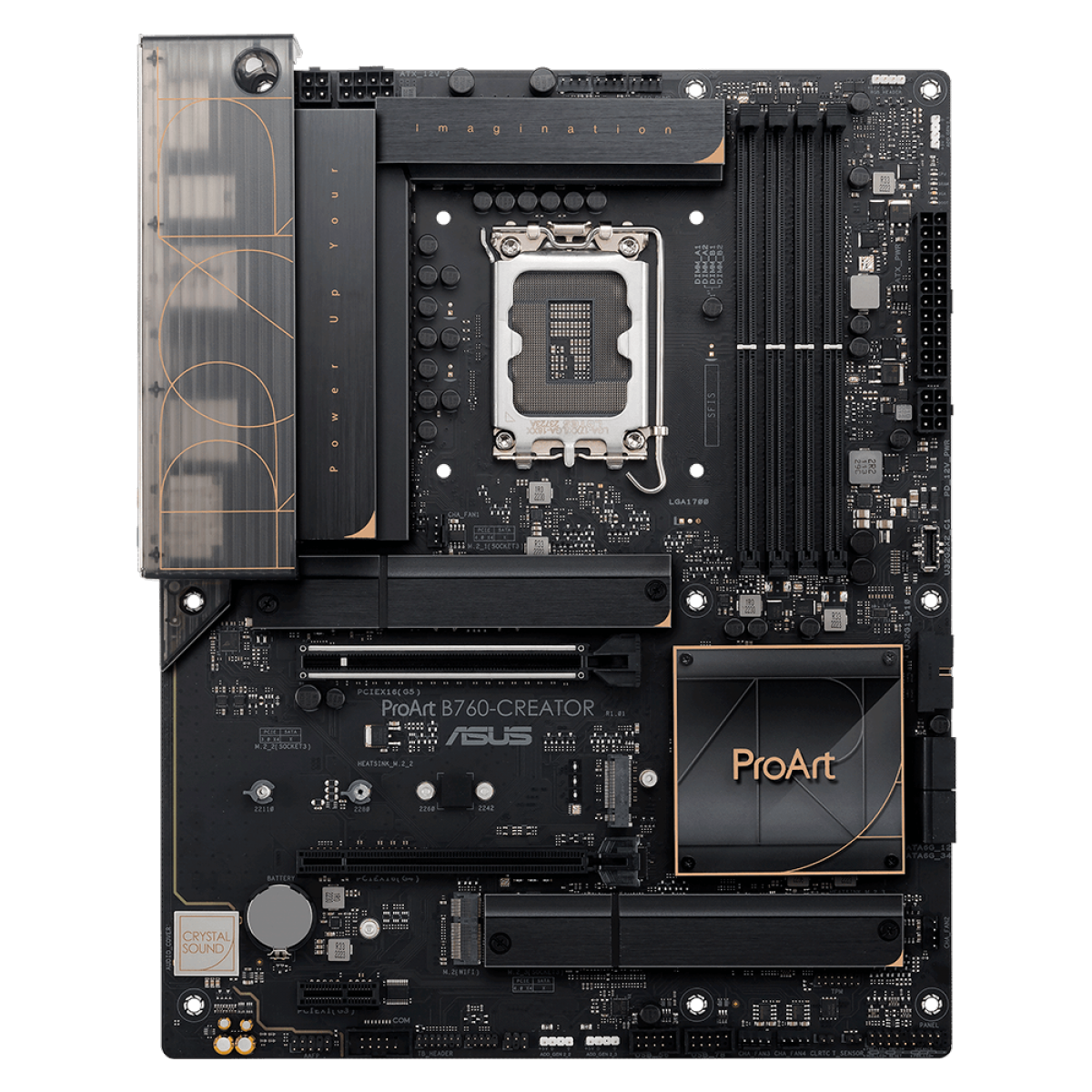

Placa Mãe Asus ProArt B760-CREATOR, Chipset B760, intel LGA 1700, ATX, DDR5, 90MB1F20-M1EAY0

Marca:
Asus

Modelo:
ProArt B760-CREATOR

CPU:
Intel® Socket LGA1700 para processadores Intel® Core™ de 13ª geração e processadores Intel® Core™, Pentium® Gold e Celeron® de 12ª geração Suporta CPU Intel® de 10 nm Suporta tecnologia Intel® Turbo Boost 2.0 e Intel® Turbo Boost Max Technology 3.0** * Consulte www.asus.com para obter a lista de suporte de CPU. ** O suporte da tecnologia Intel® Turbo Boost Max 3.0 depende dos tipos de CPU.

Chipset:
Chipset Intel B760

Memória:
4 x DIMM, máx. Memória DDR5 não ECC de 192 GB, sem buffer*
Arquitetura de memória de canal duplo
compatível com Intel ® Extreme Memory Profile (XMP)
OptiMem II
* Os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM variam dependendo da CPU e da memória configuração, para obter mais informações, consulte Suporte de CPU/Memória na guia Suporte ou visite https://www.asus.com/support/.

Gráficos:
1 x porta HDM TM
** 1 x porta DisplayPort***
* As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.
** Suporte 4K@60Hz conforme especificado em HDMI 2.1.
*** Suporte máx. 8K@60Hz conforme especificado em DisplayPort 1.4.

Slots de expansão:
Processadores Intel® de 13ª e 12ª geração
1 x slot PCIe 5.0/4.0/3.0 x16 Chipset
Intel ® B760*
1 x slot PCIe 4.0 x16 (suporta o modo x4)
1 x slot PCIe 3.0 x1**
** PCIe X1 compartilha largura de banda com M. 2_2. PCIe X1 será desabilitado quando M.2_2 for executado no modo PCIe x4 habilitado manualmente.

Armazenamento:
Total suporta 3 slots M.2 e 4 portas SATA 6 Gb/s* Processadores
Intel® de 13ª e 12ª geração
Slot M.2_1 (chave M), tipo 2242/2260/2280/22110
- Processadores Intel® de 13ª e 12ª geração suportam PCIe Modo 4.0 x4. Chipset
Intel® B760
** Slot M.2_2 (chave M), tipo 2242/2260/2280/22110 (suporta modo PCIe 3.0 x4)***
slot M.2_3 (chave M), tipo 2242/2260/2280/22110 (suporta modo PCIe 4.0 x4)
4 portas SATA 6 Gb/s***
* A tecnologia de armazenamento Intel ® Rapid suporta SATA RAID 0/1/5/10.
*** O slot M.2_2 compartilha largura de banda com PCIe X1 e WiFi Key EM2_2 será executado no modo PCI 3.0 x2 se um dispositivo for detectado no slot PCIe x1 ou WiFi Key E.

Ethernet:
1 x Ethernet Realtek 2,5 Gb
1 x Ethernet Intel® 1 Gb ASUS
LANGuard

Sem fio e Bluetooth:
Somente slot M.2 (Key E, CNVi e PCIe)*
*O módulo Wi-Fi é vendido separadamente.

USB:
USB traseiro (total de 9 portas)
1 x porta USB 3.2 Gen 2 (10G) Type-C ® 4 x portas
USB 3.2 Gen 1 (5G) (4 x Type-A)
4 x portas USB 2.0 (4 x Type-A)
USB frontal (total de 7 portas)
1 x conector USB 3.2 Gen 2x2 (20G) (suporta USB Type-C ® com PD/QC4+ de 60 W)
1 x conector USB 3.2 Gen 1 (5G) suporta 2 x portas USB 3.2 Gen1 adicionais
2 x Os conectores USB 2.0 suportam 4 portas USB 2.0 adicionais

Áudio:
CODEC de áudio de alta definição Realtek 7.1 Surround Sound*
- Suporta: detecção de Jack, Multi-streaming, retarefa de Jack no painel frontal
- Suporta reprodução de até 24 bits/192 kHz
Recursos de áudio
- Capacitores de áudio premium
- Camadas de PCB de áudio dedicadas
- Capa de áudio
- Circuito de-pop exclusivo

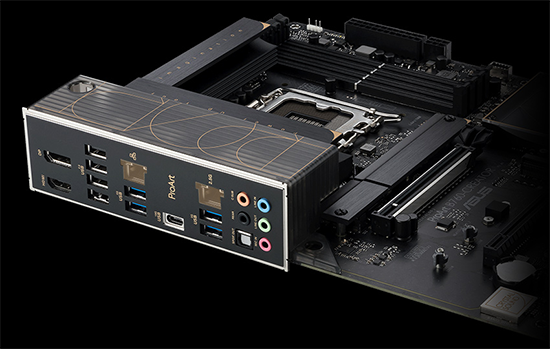

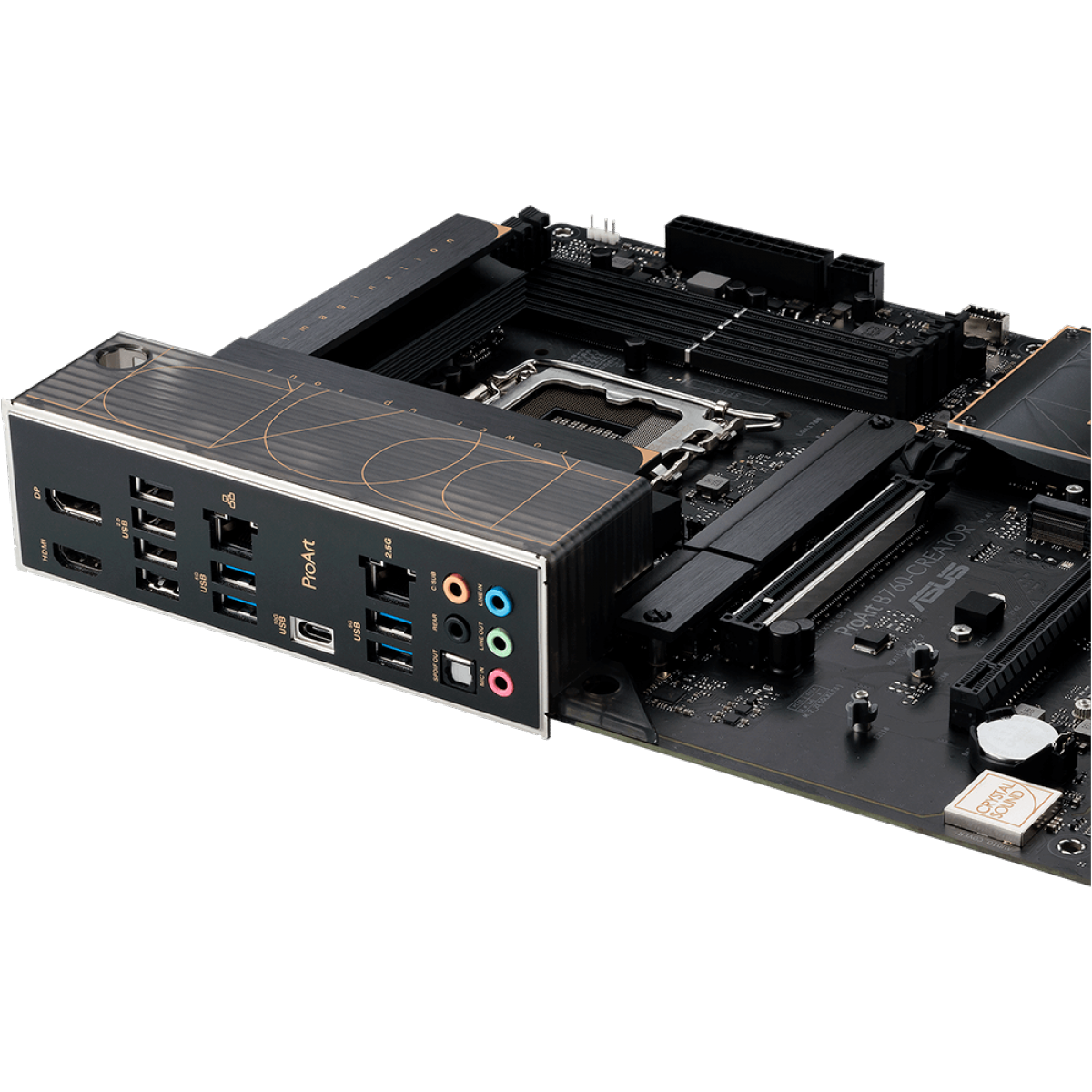

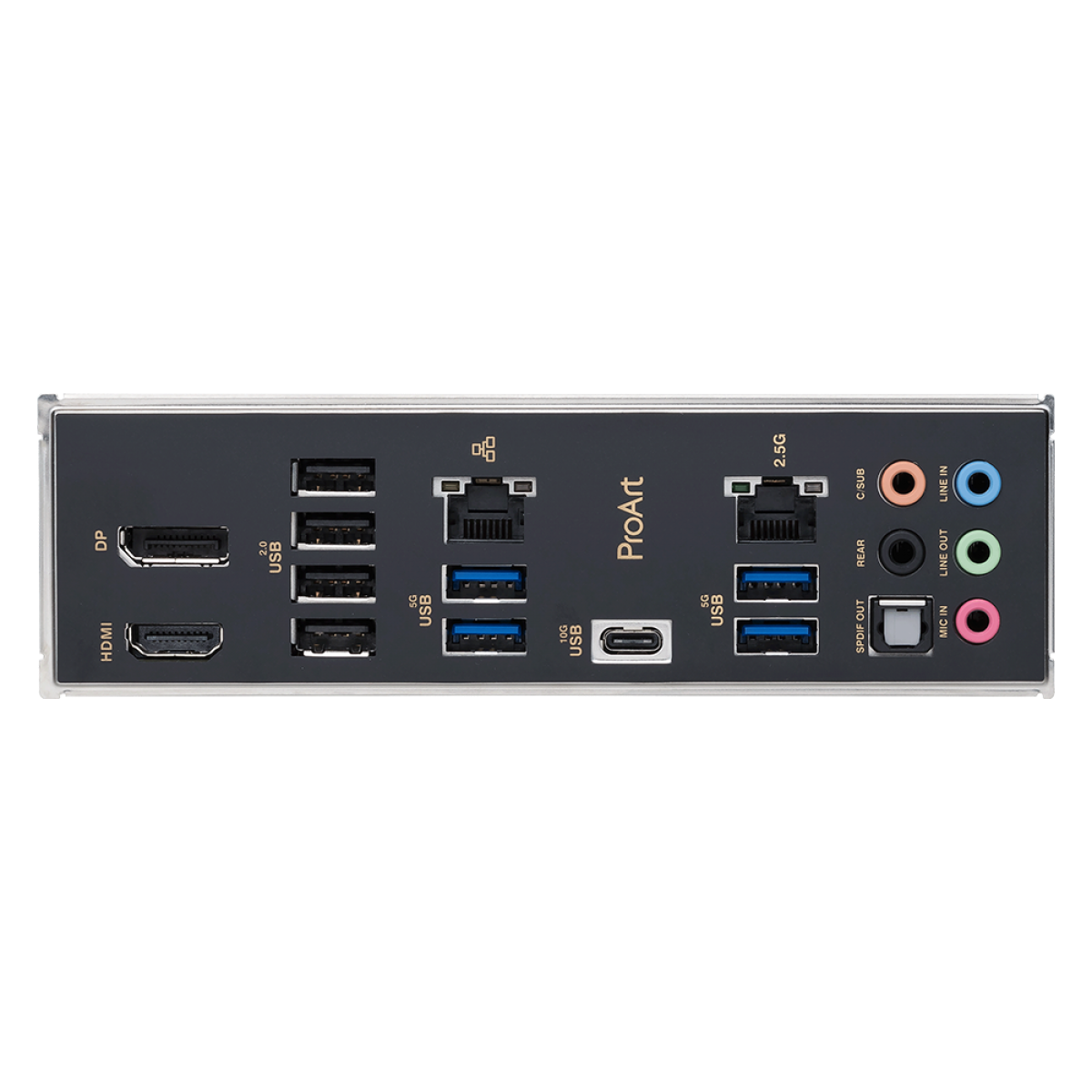

Portas de E/S do painel traseiro:
1 x porta USB 3.2 Gen 2 (10G) (1 x USB Type-C® ) 4
x portas USB 3.2 Gen 1 (5G) (4 x Tipo A)
4 x portas USB 2.0 (4 x Tipo A)
1 x DisplayPort
1 x porta HDMI ®
1 x porta Ethernet Realtek 2,5 Gb
1 x porta Ethernet Intel ®
1 Gb 5 x conectores de áudio
1 x porta de saída óptica S/PDIF

Conectores internos de E/S:
Ventoinha e resfriamento relacionado
1 x cabeçalho de ventilador de CPU de 4 pinos
1 x CPU OPT de 4 pinos Conector de ventilador
1 x cabeçalho de bomba AIO de 4 pinos
4 x cabeçalhos de ventilador de chassi de 4 pinos
Relacionado à alimentação
1 x conector de alimentação principal de 24 pinos
1 x 8 -pino conector de alimentação +12V
1 x conector de alimentação de 4 pinos +12V
1 x conector de alimentação PD_12V de 6 pinos
Relacionado ao armazenamento
3 x slots M.2 (chave M)
4 x portas SATA 6 Gb/s
USB
1 x USB 3.2 Gen 2x2 ( 20G) (suporta USB Type-C® com 60W PD/QC4+)
1 x conector USB 3.2 Gen 1 (5G) suporta 2 x portas USB 3.2 Gen1 adicionais
2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Diversos
3 x Geração endereçável 2 cabeçalhos
1 x cabeçalho AURA RGB
1 x cabeçalho Clear CMOS
1 x cabeçalho de porta COM
1 x cabeçalho de áudio do painel frontal (AAFP)
1 x slot M.2 (chave E)
1 x cabeçalho SPI TPM (14-1pin)
1 x 20- Conector do painel do sistema de 5 pinos
1 x conector do sensor térmico
1 x conector Thunderbolt™

Características especiais:
ASUS 5X PROTECTION III
- DIGI+ VRM (- Design de energia digital com DrMOS)
- Proteção aprimorada contra sobrecorrente DRAM
- Protetores ESD
- LANGuard
- Proteção contra sobretensão
- SafeSlot
- E/S traseira em aço inoxidável
ASUS Q-Design
- M.2 Q-Latch
- Q-Connector
- Q-DIMM
- Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], dispositivo de inicialização [amarelo verde])
- Q-Slot
ASUS Thermal Solution
- Dissipador de calor M.2 flexível
- Dissipador de calor VRM design
ASUS EZ DIY
- ProCool
- Blindagem de E/S pré-montada
AURA Sync
- Conector AURA RGB
- Conectores endereçáveis ​​Gen 2

Recursos de software:
Software exclusivo ASUS
Armory Crate
- AURA Creator
- AURA Sync
- Fan Xpert 4
- Economia de energia
- Cancelamento de ruído AI bidirecional
AI Suite 3
- Utilitário de desempenho e economia de energia Aplicativo
 DIGI+ VRM
 Turbo Software de gerenciamento de TI
ASUS CPU-Z
suportado
- ASUS Control Center Express (ACCE)
ProArt Creator Hub
CreationFirst
Norton 360 Deluxe (60 dias de avaliação gratuita)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

BIOS:
128 MB

Capacidade de gerenciamento:
WOL por PME, PXE

Acessórios:
Cabos
2 x cabos SATA 6 Gb/s
Diversos
2 x pacotes de borracha M.2
1 x pacote de parafuso para M.2 Key E
1 x régua ProArt
1 x conector Q
Documentação
1 x cartão chave de ativação ACC Express
1 x guia do usuário

Fator de forma:
Fator de forma ATX
12 polegadas x 9,6 polegadas (30,5 cm x 24,4 cm)
